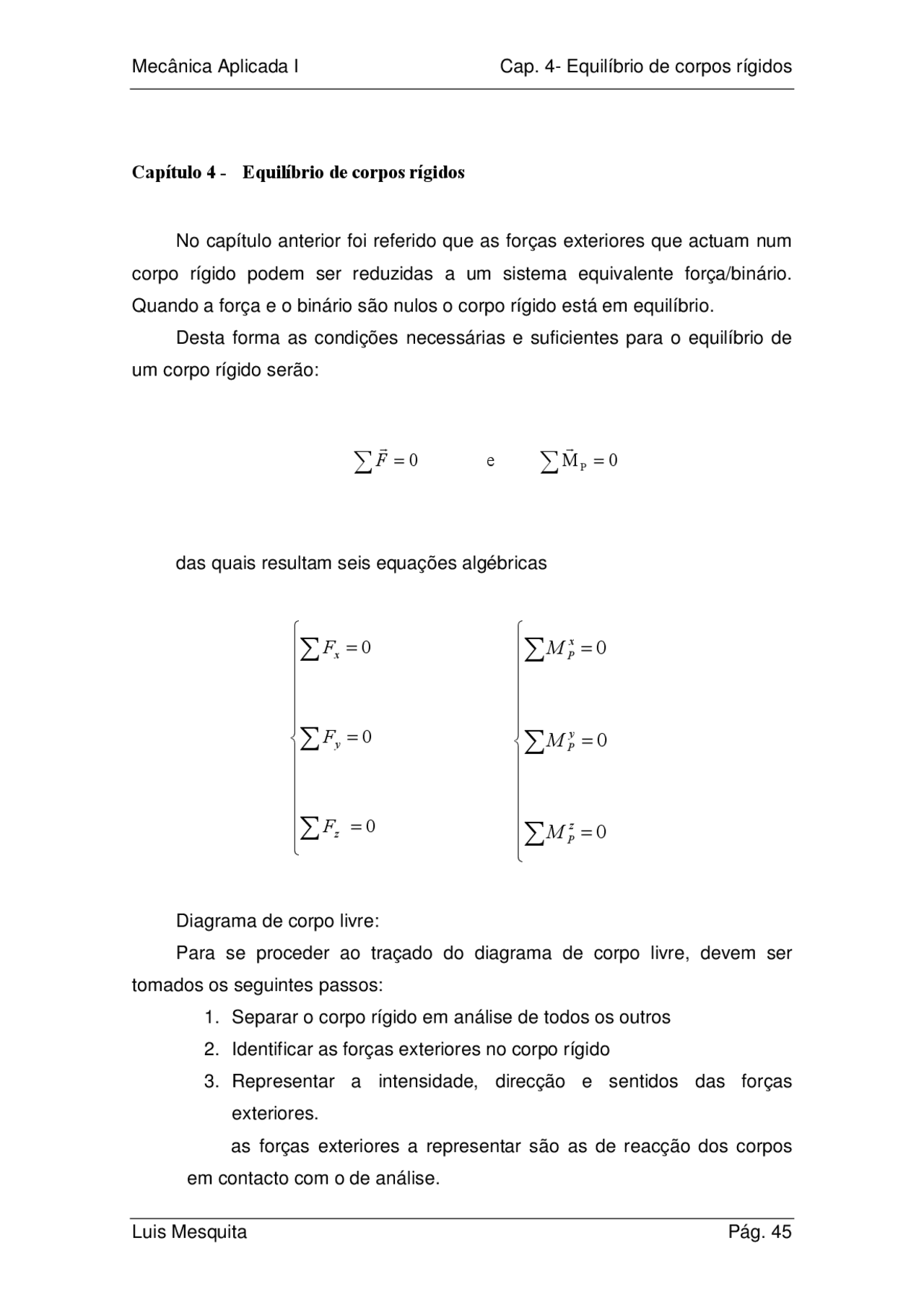

Mecânica Aplicada I Cap. 4- Equilíbrio de corpos rígidos
Luis Mesquita Pág. 45
 
No capítulo anterior foi referido que as forças exteriores que actuam num
corpo rígido podem ser reduzidas a um sistema equivalente força/binário.
Quando a força e o binário são nulos o corpo rígido está em equilíbrio.
Desta forma as condições necessárias e suficientes para o equilíbrio de
um corpo rígido serão:

==
das quais resultam seis equações algébricas
=
=
=
=
=
=
Diagrama de corpo livre:
Para se proceder ao traçado do diagrama de corpo livre, devem ser
tomados os seguintes passos:
1. Separar o corpo rígido em análise de todos os outros
2. Identificar as forças exteriores no corpo rígido
3. Representar a intensidade, direcção e sentidos das forças
exteriores.
as forças exteriores a representar são as de reacção dos corpos
em contacto com o de análise.
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff

Pré-visualização parcial do texto

Baixe cap4-equilibrio de corpos rigidos e outras Notas de estudo em PDF para Engenharia Civil, somente na Docsity!

No capítulo anterior foi referido que as forças exteriores que actuam num corpo rígido podem ser reduzidas a um sistema equivalente força/binário. Quando a força e o binário são nulos o corpo rígido está em equilíbrio. Desta forma as condições necessárias e suficientes para o equilíbrio de um corpo rígido serão:

 =^ ^  =^

das quais resultam seis equações algébricas



















^





Diagrama de corpo livre: Para se proceder ao traçado do diagrama de corpo livre, devem ser tomados os seguintes passos:

  1. Separar o corpo rígido em análise de todos os outros
  2. Identificar as forças exteriores no corpo rígido
  3. Representar a intensidade, direcção e sentidos das forças exteriores. as forças exteriores a representar são as de reacção dos corpos em contacto com o de análise.

Considerando o equilíbrio de estruturas bidimensionais, as forças que actuam na estrutura estão contidas no plano da figura. As reacções exercidas sobre a estrutura também estão contidas no mesmo plano e podem ser divididas em 3 grupos, correspondentes a três tipos de apoios, consoante o n.º de incógnitas que representam.

Quando o sentido de uma força ou binário é desconhecido, este deve ser arbitrado. O sinal algébrico da incógnita indicará se este é positivo ou negativo. Habitualmente arbitra-se segundo as direcções dos sistemas de eixos considerados. Considerando o equilíbrio em 2D as condições de equilíbrio serão:

  =^ ^  =  =^

A barra AB é sujeita a uma força vertical de 300N aplicada em B. determine a reacção em C e a força no cabo.

o valor máximo admissível em cada uma das reacções é de 360N. desprezando o peso da viga, determine a gama de valores da distancia d, para que a viga se encontre segura.

Exemplo: Treliça - Estrutura composta por nós e barras

Estrutura isostática, o número de equações é igual ao número de incógnitas.



Hiperstáticos Uma estrutura é considerada hiperstática quando o n.º de incógnitas é maior do que o n.º de equações. As reacções estaticamente indeterminadas poderão ser calculadas através da compatibilidade das deformações, abordada no domínio da resistência dos materiais.

Hipostáticos Quando o n.º de incógnitas é menor que o n.º de equações. O equilíbrio pode não se verificar.

As forças aplicadas nas várias barras podem ser obtidas pelo método dos nós. Deve-se iniciar pelo cálculo do valor das reacções, em que a treliça é tratada como um corpo rígido. Representar o DCL de cada nó, representando as forças aplicadas, e atendendo às condições de equilíbrio de uma partícula obter o valor das forças desconhecidas e avançar para o nó seguinte.

Exemplo:

A partir do diagrama de corpo livre da estrutura, calcular o valor das reacções.

Localizar um nó que faça a ligação de duas barras. Representar o DCL desse mesmo nó.

Nó D

Repetir a metodologia até se calcularem as forças em todas as barras.

Passar uma secção pelas barras desejadas.

Pelas condições de equilíbrio estático, determinar o valor das forças instaladas nas barras.











Exercícios: Determinar, pelo método dos nós e das secções, as forças nas barras BD, CD e CE da treliça ilustrada. Indique o seu estado.

Determine as forças nas barras LN, KN e KO da treliça ilustrada. Indique o seu estado.

Para a treliça representada na figura seguinte, determine: a) as forças que actuam nas barras BC, KCe KJ, usando o método dos nós; b) as forças que actuam nas barras DE, JE e JI, usando o método das secções.

Para a treliça representada na figura seguinte, determine: a) as forças que actuam nas barras AI, AB e JI, usando o método dos nós; b) as forças que actuam nas barras HD, HG e CD, usando o método das secções.

Para a treliça representada na figura seguinte, determine: a) as forças que actuam nas barras BC, BK e LK, usando o método dos nós; b) as forças que actuam nas barras KJ, CJ e CD, usando o método das secções.

No caso tridimensional são necessárias seis equações escalares para exprimir as condições de equilíbrio:



















^





Estas equações podem ser resolvidas para um máximo de seis incógnitas que representam reacções nos apoios ou ligações.

Uma haste de 3m suporta uma força de 4KN. Determine a tensão em cada cabo e as reacções na junta esférica em A.

A placa rectangular mostrada tem de massa 15Kg. Assumindo que a dobradiça B não exerce uma reacção axial, determine a tensão no cabo e as reacções em A e B.
