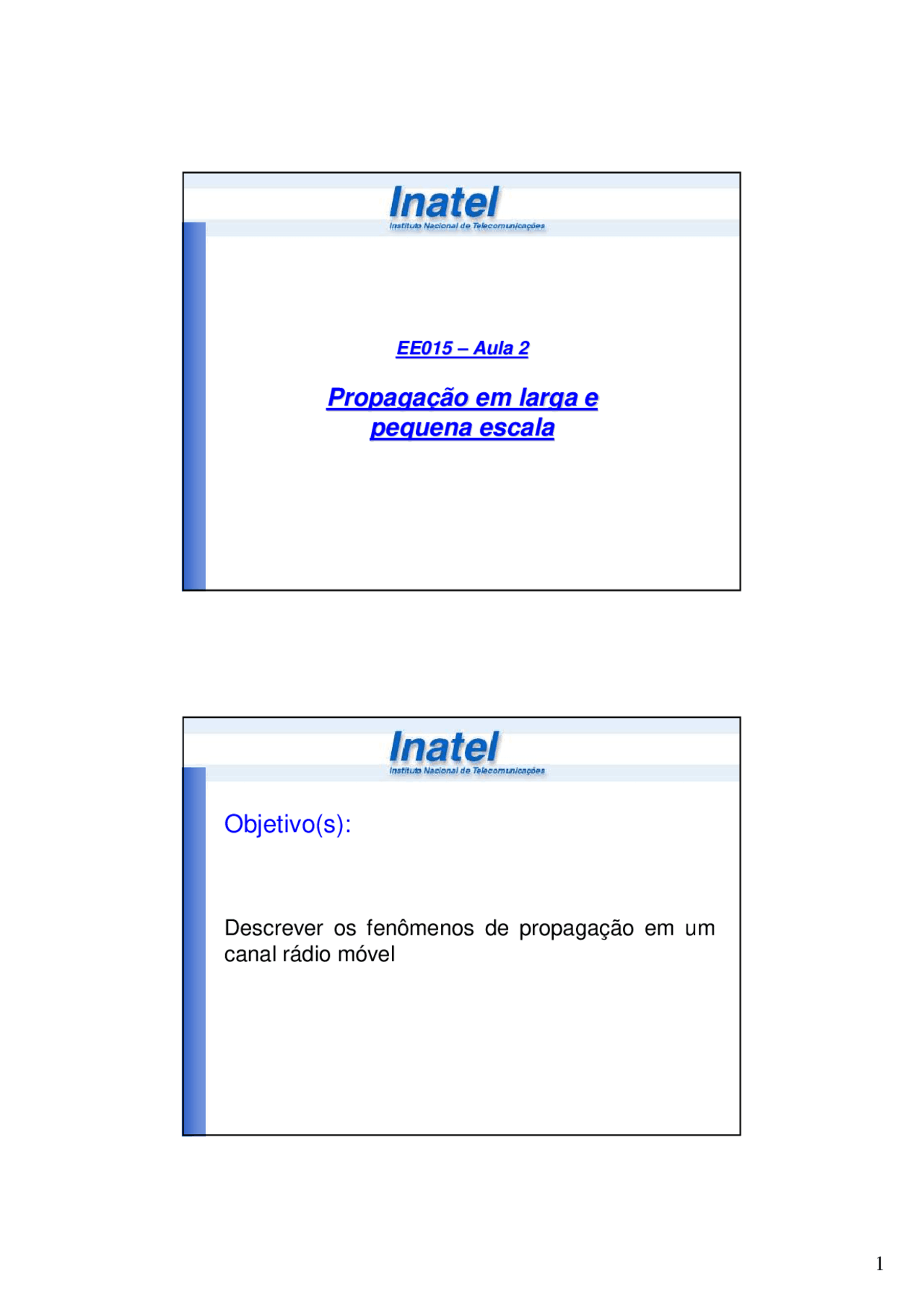

EE015EE015^ – –^ Aula 2Aula 2

Propaga Propagaçção em larga eão em larga e

pequena escala pequena escala

Objetivo(s):

Descrever os fenômenos de propagação em um

canal rádio móvel

perdas no percurso - large scale path loss ( area mean ).

desvanecimento por multipercursos - small scale multipath fading ( instantaneous ).

sombreamento - large scale path loss ( local mean ).

Sombreamento (média local)

Perda no percurso (média em área)

Desvanecimento por múltiplos percursos (instantâneo)

Amplitude relativa [dB]

[distância]

• Perdas no percurso - large scale path loss ( area

mean )

• Fenômeno físico do decaimento de potência de acordo com

o aumento da distância entre o transmissor e o receptor

• Representado através de vários modelos, cada um com as

suas características e aplicações

• Modelos teóricos: espaço livre, modelo terra plana, etc
• Modelos empíricos: Okumura-Hata, Cost231, etc

Propagação no canal rádio móvel

n

Prx W PtxW d

−

( )= ( ) ×

Ae ( dB )= 32 , 44 + 20 log F ( Mhz )+ 20 log D ( Km )

L ( dB )= 69 , 55 + 26 , 16 log f (^) c − 13 , 82 log hb − a ( hMS )+ [( 44 , 9 − 6 , 55 log( hb )] log d − k

• Desvanecimento por multipercursos - small scale

multipath fading (instantaneous) – canal invariante no

tempo

h ( t , τ ) = δ( t ) + K δ( t −τ)

t

K

h ( t )

• Desvanecimento por multipercursos - small scale

multipath fading (instantaneous) – canal variante no

tempo

Propagação no canal rádio móvel

• Desvanecimento por multipercursos - small scale

multipath fading (instantaneous)

• Os canais com múltiplos percursos também são

representados através de modelos probabilísticos

• Os modelos mais comuns são:
  • Modelo de Rayleigh: quando não a predominância de um

percurso em relação aos demais

• Modelo de Rice: quando a intensidade de sinal recebida

em um dos percurso se sobressai em relação aos demais

• Sombreamento - large scale path loss (local mean)

Propagação no canal rádio móvel

• Provocado por obstáculos fixos ou móveis entre o

transmissor e o receptor

• Provoca variação lenta no nível de sinal recebido pelo móvel
• Restringe a área de cobertura da célula, não sendo possível

se garantir um sinal maior do que um determinado critério de

projeto em toda a área da mesma.

• Este fenômeno pode ser caracterizado pelo modelo Log-

Normal, também conhecido como modelo simplificado

Propagação no canal rádio móvel - efeitos

• Rápidas alterações no canal causam desvanecimentos

de curta duração.

• Sombreamento do sinal por obstáculos dominantes e

atenuação devido à distância entre Tx e Rx.

• Desvios de freqüência aleatórios - desvios Doppler.
• Dispersão temporal por diferentes atrasos nos múltiplos

percursos de propagação.
