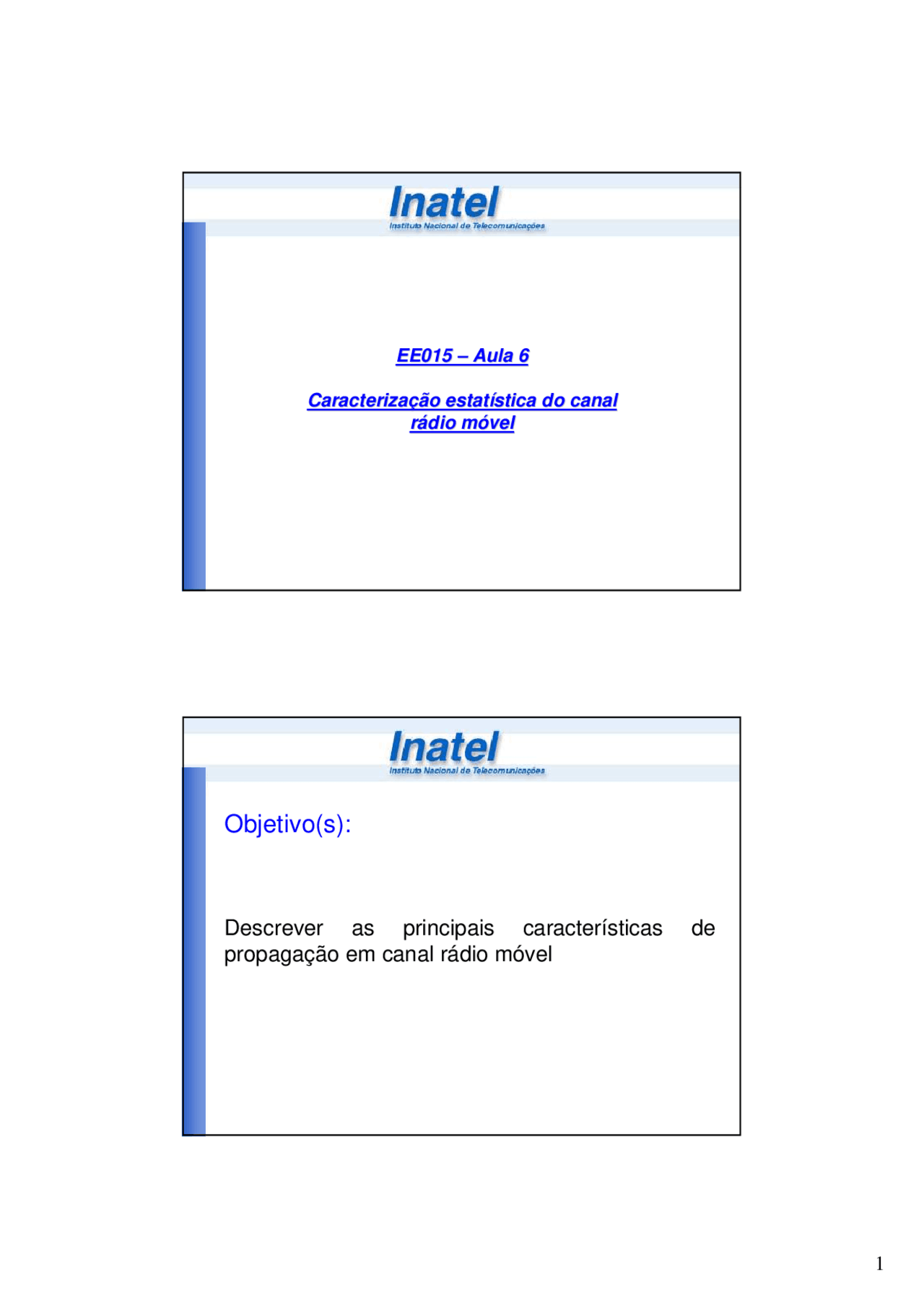

EE015EE015^ – –^ Aula 6Aula 6
CaracterizaCaracterizaçção estatão estatíística do canalstica do canal rráádio mdio móóvelvel
Objetivo(s):
Descrever as principais características de
propagação em canal rádio móvel
Propagação por múltiplos percursos
- Sinais vindos de várias direções, com intensidades e fases aleatórias, compõem o sinal na antena receptora.
Small Scale Multipath Fading (instantaneous)
-30 0 100 200 300 400 500 600 700 800 900 1000
0
5
10
Nível do Sinal (dB)
Tempo (ms)
Resposta em freqüência do canal
( )
ωτ ω
j H e
− = 1 +^ τ^ =^5 μ s
(^00 100 200 300 400 500 600 700 )
1
2
H f( )
(^20 100 200 300 400 500 600 700 )
0
2
arg H f( ( ))
f kHz( )
Espalhamento temporal
- Médio (τ),
- RMS (στ),
- Máximo
- Determinados, estatisticamente, a partir do perfil de intensidade de potência. Máximo Médio RMS
Largura de faixa de coerência
- Medida estatística da faixa de freqüências em que o canal pode ser considerado “plano”.
- Faixa dentro da qual as componentes de freqüência possuem grande correlação de amplitude.
- Inversamente proporcional ao Delay Spread.
- Dois tons com freqüências separadas em freqüência por um valor maior que Bc são afetadas diferentemente pelo desvanecimento.
Desvanecimento Plano
- Canal com resposta impulsiva com ganho constante e fase linear na faixa de passagem do sinal transmitido.
- Característica espectral do sinal é preservado no receptor.
- A intensidade do sinal recebido é variável com o tempo.
- Um sinal sofrerá desvanecimento plano se:
Tsinal >>σ τ Bsinal << B c
Desvanecimento Seletivo em Freqüência
- Canal com resposta impulsiva com ganho constante e fase linear sobre uma faixa de freqüência que é menor que a largura de banda do sinal transmitido.
- A resposta impulsiva do canal possui um espalhamento temporal que é maior que o inverso da largura de banda do sinal transmitido.
- O sinal recebido inclui múltiplas versões atenuadas e atrasadas no tempo da forma de onda do sinal transmitido, causando ISI.
- No domínio da freqüência, algumas componentes espectrais do sinal recebido serão atenuadas com valores distintos.
- Um sinal sofrerá desvanecimento seletivo em freqüência se:
Tsinal <σ τ Bsinal > B c
Espalhamento Doppler e Tempo de coerência
- Medida estatística do intervalo de tempo durante o qual a resposta ao impulso do canal pode ser considerada como invariante.
- Intervalo de tempo dentro do qual os sinais possuem, após a passagem pelo canal, grande correlação de amplitude.
- Inversamente proporcional ao Espalhamento Doppler.
- O espalhamento Doppler e o tempo de coerência são parâmetros que descrevem a natureza da variação temporal do canal.
- O efeito Doppler é a medida do espalhamento espectral causado pela taxa de variação do canal.
- Função do movimento relativo entre transmissor e receptor e/ou objetos vizinhos.
Tempo de Coerência
d d
c f f f
T 2
0 , 423 1
16
9 2 d
= = ≈ π
Para função de correlação > 50%
Desvanecimento Rápido
tempo Tc
Ts
Alteração das "características" do canal
Desvanecimento Lento
- A taxa de mudança da resposta impulsiva do canal é muito menor que a taxa de transmissão do sinal em banda básica.
- O canal pode ser considerado estático durante a transmissão de vários símbolos.
- No domínio da freqüência, implica que o espalhamento Doppler do canal é muito menor que a largura de banda do sinal em banda básica.
- Assim, um sinal sofrerá de desvanecimento lento se
Tsinal << T c Bsinal^ >> BD
Desvanecimento Lento
tempo Tc
Ts
Alteração das "características" do canal
