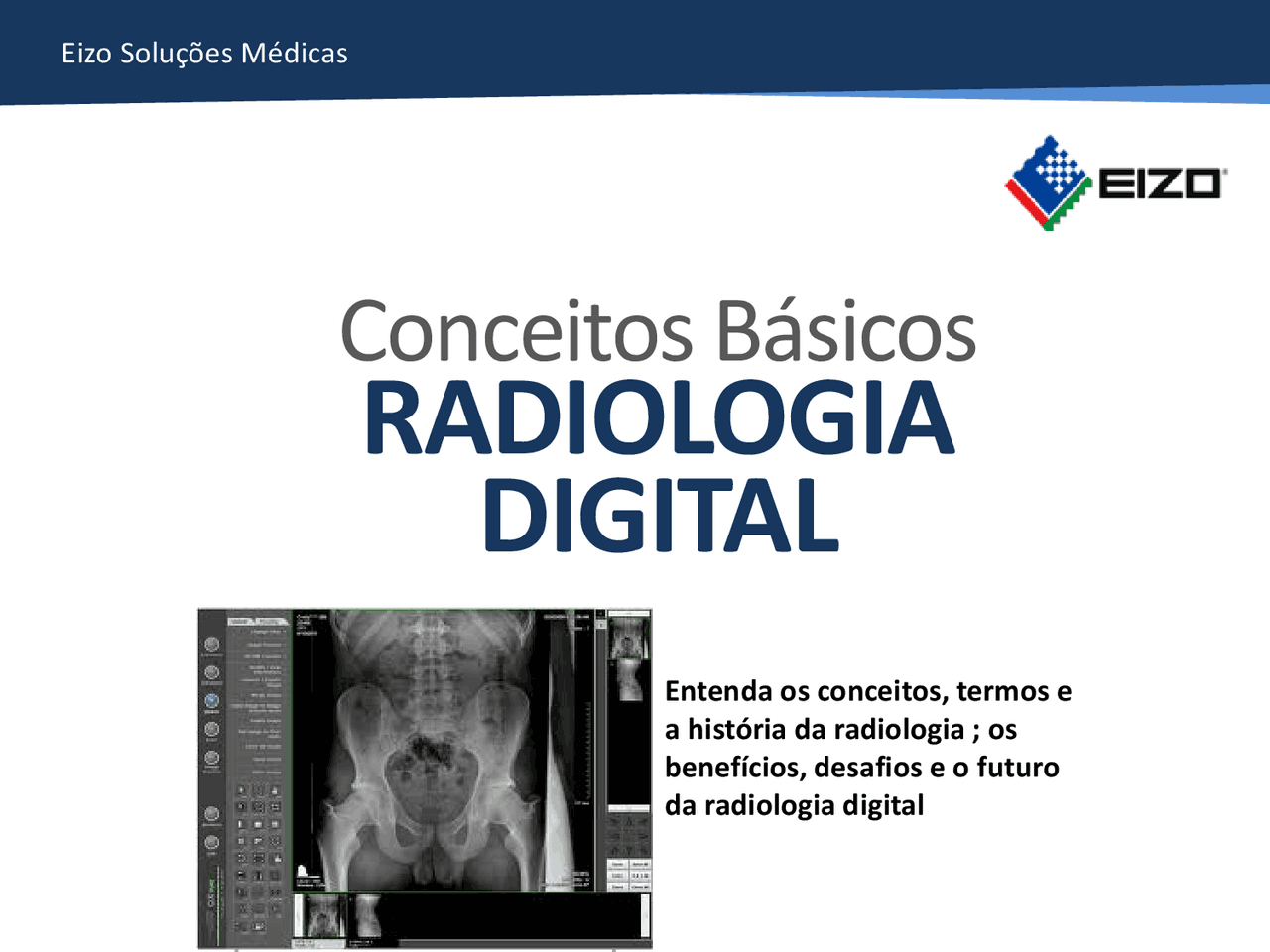

Eizo Soluções Médicas

Conceitos Básicos

RADIOLOGIA

DIGITAL

Entenda os conceitos, termos e

a história da radiologia ; os

benefícios, desafios e o futuro

da radiologia digital

INTRODUÇÃO

Para profissionais que querem se familiarizar com radiologia. Resumimos, em outros slides, como era a radiologia (analógica) e como é a radiologia digital, explicando os principais conceitos e termos utilizados no meio. Facilitará o diálogo com interlocutores da área médica.

Quais os benefícios para médicos, hospitais, clínicas e pacientes com a adoção da radiologia digital? Que desafios a migração da radiologia analógica para a digital traz para estes? Assim como aconteceu em quase todos os setores da economia, tecnologia da informaçao passa a ter papel de destaque com radiologia digital.

Como a tecnologia poderá ajudar ainda mais médicos, hospitais e pacientes no futuro? Que tendências devemos assistir nos próximos anos e como elas impactam nossas vidas?

RADIOLOGIA CONVENCIONAL

Como funciona

• Equipamentos de Raio-X usam telas intensificadoras para criar uma imagem latente em um filme.
• Os filmes com as imagens latentes são processados quimicamente para criar as imagens finais nos filmes que serão analisadas pelo médico
• O médico coloca os filmes em uma caixa de luz, analisa as imagens e emite um laudo médico
• Depois da análise, os filmes devem ser armazenados apropriadamente para consultas futuras.

Equipamento de Raio-X Negatoscópio para visualização do filme de Raio X

Armário utilizado para armazenar filmes

RADIOLOGIA CONVENCIONAL

Maiores Problemas

• Qualidade da imagem só é conhecida após o processamento químico (espera-se pelo filme processado para liberar o paciente)
• Paciente tem que ser exposto a uma quantidade maior de radiação
• Manuseio de filmes traz riscos de perda do exame e necessidade de espaço para armazenamento
• Radiologista perde tempo procurando e manuseando filmes para fazer o laudo

SISTEMA DE IMAGENS

As 4 Etapas Básicas de Qualquer Sistema

• Etapa AQUISIÇÃO – quando as imagens são obtidas nos equipamentos (modalidades)
• Etapa PROCESSAMENTO – quando as imagens são preparadas para serem visualizadas
• Etapa VISUALIZAÇÃO – quando as imagens são analisadas.
• Etapa ARQUIVAMENTO – quando as imagens são armazenadas para consultas futuras.

CR – 1o Passo rumo à digitalização

Equipamento Convencional, diagnóstico digital

• CR significa Computed Radiology ou Radiologia Computadorizada
• Primeiros equipamentos foram vendidos em 1980
• Digitalização dos processos de visualização e armazenamento de imagens.
• Processo de aquisição permanece inalterado (e, portanto, ficam preservados os investimentos nos equipamentos).

CR – 1o Passo rumo à digitalização

Equipamento Convencional, diagnóstico digital

CR – PROCESSAMENTO DA IMAGEM

Processamento da imagem MUDA (do filme para o cassete), mas continua analógico na maioria dos casos (alguém manuseia o cassete)

• No lugar do processamento químico do filme, aparece o cassete
• O cassete recebe e armazena a energia do Raio-X em forma de imagem latente (como no filme)
• Ao ser inserido no CR (equipamento ao lado), é estimulado com energia de raios laser.
• CR, então, grava uma imagem digital

CR – 1o Passo rumo à digitalização

Equipamento Convencional, diagnóstico digital

CR – PÓS PROCESSAMENTO DA IMAGEM – UMA NOVIDADE DO DIGITAL

Com a imagem digital é possível fazer pós-processamento de imagem

• Depois de salva, a imagem digital pode ser processada por softwares especializados que otimizam a qualidade da imagem, para facilitar o trabalho do médico.
• As imagens analisadas pelos médicos ficam mais padronizadas e menos sujeitas a variações do processo de aquisição da imagem.
• No método convencional, uma vez revelado o filme, a única coisa que pode ser feita para melhorar a imagem é um novo exame

Imagem original Imagem processada

CR – 1o Passo rumo à digitalização

Equipamento Convencional, diagnóstico digital

CR – ARMAZENAMENTO DAS IMAGENS

• Ao invés de armazenar os filmes em armários e prateleiras, as imagens são armazenadas em sistemas específicos (PACS)

CR – 1o Passo rumo à digitalização

Equipamento Convencional, diagnóstico digital

• Algumas soluções requerem maior exposição de raios-x ao paciente, em comparação com a solução convencional.
• O tempo de processamento do cassete pode ser até maior do que o tempo de processamento do filme

Desvantagens

• Dispensa médicos do manuseio de filmes
• Dispensa áreas para armazenamento de filmes
• Equipamentos de exame já existentes são aproveitados, reduzindo-se investimentos para digitalização

Vantagens

DR – Processo totalmente Digital

DR – DO EXAME DIRETO PARA O LAUDO

• DR – Não há processos manuais entre o exame e a disponibilização da imagem para laudo médico

DR – Processo totalmente Digital

• Demanda investimentos em novos equipamentos

Desvantagens em relação ao CR:

• Maior agilidade – não há processos manuais entre a aquisição da imagem e sua disponibilização para o laudo médico
• Maior qualidade – imagens geradas são de qualidade superior e permitem laudos mais acurados
• Menor exposição do paciente a raio-X – equipamentos requerem menos intensidade de raios-x para gerar imagem
• Redução de custo do exame – não utilização de cassetes

Vantagens em relação ao CR:

Principais Benefícios da

Radiologia Digital

• Pós-Processamento permite que mínimos detalhes sejam vistos pelos médicos
• Facilidade para acompanhar a evolução do paciente (comparação entre dois exames do mesmo paciente, feitos em épocas diferentes)
• Com imagens digitais, o médico pode dar zoom, pode saber medidas do paciente de forma precisa. Mais dados para um diagnóstico mais preciso
• Técnicas de sobreposição de várias imagens traz novas informações para laudos médicos

Diagnósticos mais precisos – Imagens de melhor qualidade

• Menor exposição à Raios-X gera menos efeitos colateriais

Menos efeitos colaterais para Pacientes

O Futuro da Radiologia Digital

• Sistemas computadorizados irão analisar eletronicamente as imagens e poderão fazer parte do diagnóstico

Diagnóstico Computadorizado

• A partir de um banco de dados mundial de informações e imagens, os sistemas poderão achar padrões de imagens com padrões de evolução de doenças. Inteligência coletiva a serviço do cidadão.

Diagnósticos Comparativo

O Médico jamais será dispensável. Estas ferramentas podem potecializar

seu talento, com sensíveis benefícios para a saúde da população
