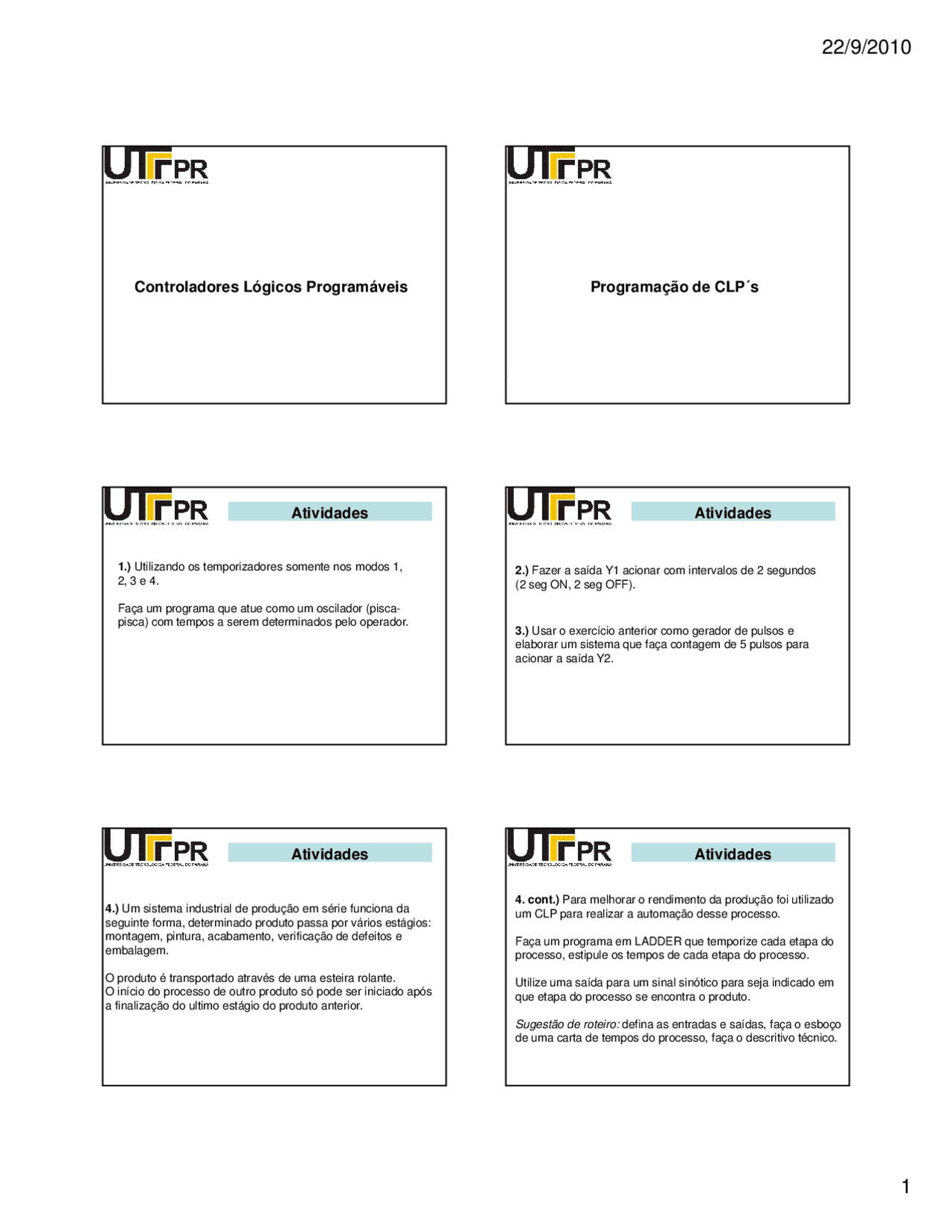

Controladores Lógicos Programáveis Programação de CLP´s
Atividades
1.) Utilizando os temporizadores somente nos modos 1, 2, 3 e 4.
Faça um programa que atue como um oscilador (pisca- pisca) com tempos a serem determinados pelo operador.
2.) Fazer a saída Y1 acionar com intervalos de 2 segundos (2 seg ON, 2 seg OFF).
Atividades
3.) Usar o exercício anterior como gerador de pulsos e elaborar um sistema que faça contagem de 5 pulsos para acionar a saída Y2.
Atividades
4.) Um sistema industrial de produção em série funciona da seguinte forma, determinado produto passa por vários estágios: montagem, pintura, acabamento, verificação de defeitos e embalagem.
O produto é transportado através de uma esteira rolante. O início do processo de outro produto só pode ser iniciado após a finalização do ultimo estágio do produto anterior.
Atividades
4. cont.) Para melhorar o rendimento da produção foi utilizado um CLP para realizar a automação desse processo.
Faça um programa em LADDER que temporize cada etapa do processo, estipule os tempos de cada etapa do processo.
Utilize uma saída para um sinal sinótico para seja indicado em que etapa do processo se encontra o produto.
Sugestão de roteiro: defina as entradas e saídas, faça o esboço de uma carta de tempos do processo, faça o descritivo técnico.
Atividades
5.) Um processo industrial de um misturador deve atender à seguinte função, especificada pela carta de tempos abaixo:
(T0=2s, T1=7s, T2=11s, T3=18s, T4=25s, T5=30s e T6=33s)
Atividades
E0 E1 Velocidade 0 0 V 0 1 V 1 0 V 1 1 V
5. cont.) Suponha que as respectivas velocidades do motor (misturador) são executadas por um inversor de freqüência com velocidades pré-programadas de acordo com a seguinte tabela verdade:
(Dica: o inversor é habilitado através de uma entrada: E2.)
Faça o programa em um CLP em LADDER que controle esse misturador.
Atividades
Desenvolva um programa aplicativo, que ligue o ventilador V e desligue o ventilador V2, quando um botão de entrada gerar um pulso, o próximo pulso do botão de entrada inverte o estado dos ventiladores.
Crie um botão de liga e desliga e outro de inversão dos ventiladores.
Seletor de Sistema de Ventilação
Atividades
Contador de Caixas
Atividades
Elabore um sistema de intertravamento que libere o acesso através de uma tranca elétrica liberada ou não pelo CLP. Esse sistema funcionará com o seguinte código: através de uma botoeira “push- bottom” o acesso é será liberado se estiver de acordo com a seguinte carta de tempo:
Dica: Para uma maior segurança limitar o tempo para a entrada do código.
Sistema de Segurança
Atividades
Suponha uma linha de produção que possua 3 estágios, cada estágio conta com um operador e um botão para liberar uma esteira acionada por um motor controlado pelo CLP.
A esteira só pode ser liberada após o acionamento dos três botões, ou seja, a esteira é liberada pelos três operadores. Em cada estágio existe um sensor que realiza a parada da esteira. Implemente um algoritmo no CLP que faça o controle dessa linha de produção.
Linha de Produção
