UNIVERSIDADE FEDERAL DE SERGIPE
CENTRO DE CIÊNCIAS EXATAS E TECNOLOGIA
NÚCLEO DE ENGENHARIA MECÂNICA
Disciplina: Desenho de Máquinas I
Aluno (a): ..................................................................................................... Mat.: ............................

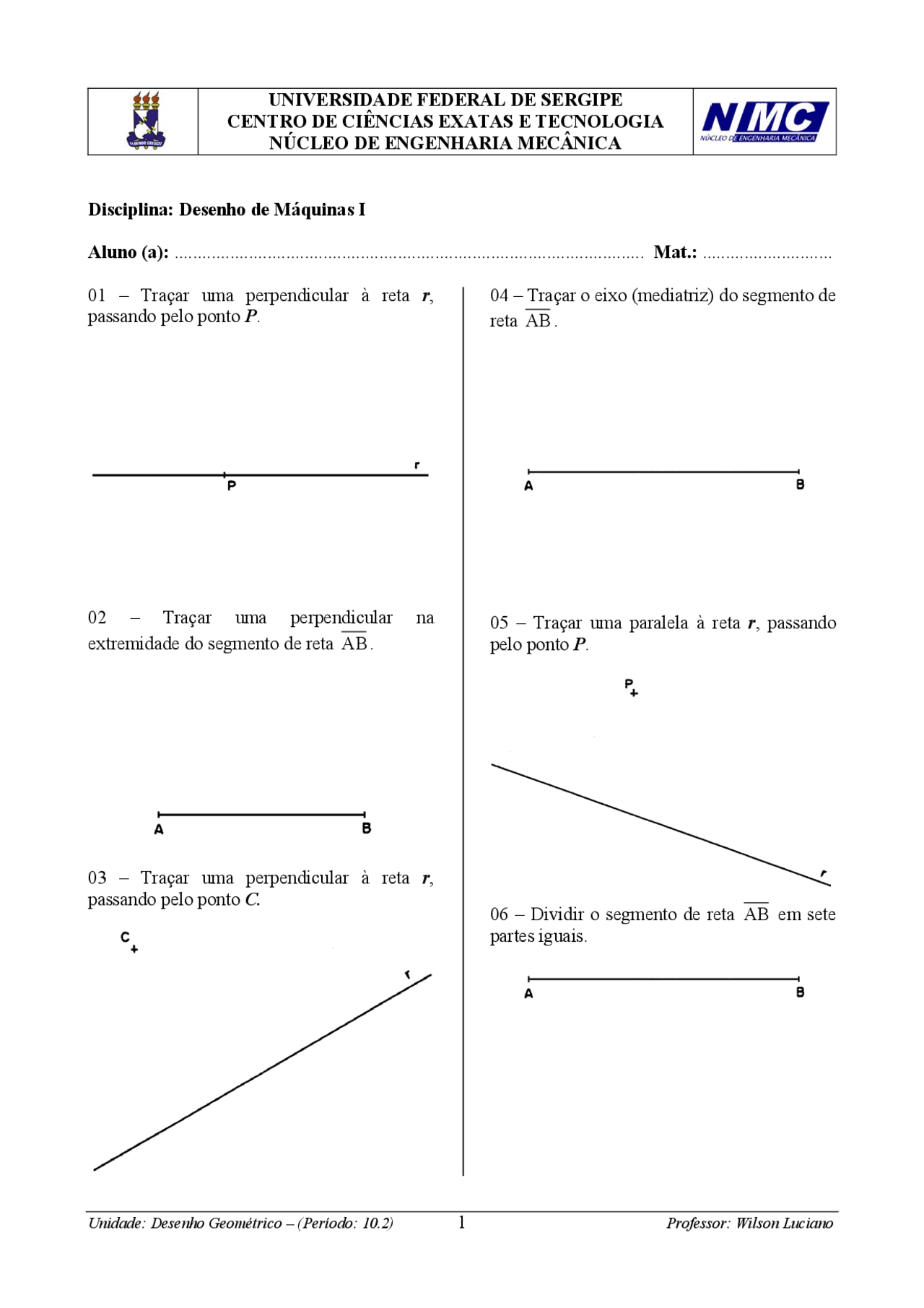

01 – Traçar uma perpendicular à reta r , passando pelo ponto P.
02 – Traçar uma perpendicular na
extremidade do segmento de reta AB.
03 – Traçar uma perpendicular à reta r , passando pelo ponto C.
04 – Traçar o eixo (mediatriz) do segmento de reta AB.
05 – Traçar uma paralela à reta r , passando pelo ponto P.
06 – Dividir o segmento de reta AB em sete partes iguais.
07 – Traçar a bissetriz do ângulo AB ˆC.
08 – Traçar a bissetriz do ângulo formado pelas retas r e s.
09 – Dividir o ângulo reto em três partes iguais.
10 – Dividir o ângulo AÔB em cinco partes iguais.
11 – Traçar um ângulo de mesma medida (congruente) do ângulo AÔB.
12 – Com o compasso, traçar ângulos de 75 e 150 graus.
19 – Traçar uma tangente à circunferência pelo ponto A.
20 – Traçar as tangentes à circunferência, passando pelo ponto A.
21 – Traçar as tangentes comuns, exteriores, às duas circunferências (ro = 21 mm e r (^) o, = 9 mm).
22 – Traçar as tangentes comuns, interiores, às duas circunferências (ro = 15 mm e r (^) o, = 10 mm).
23 – Concordar um arco de circunferência de raio 15 mm com a reta r no ponto P.
24 – Concordar um arco de circunferência de raios 20 mm, passando pelo ponto A com a reta r.
25 – Traçar um arco de circunferência que passando por B , concorde com a reta r no ponto A.
26 – Concordar as retas r e s , com um arco de circunferência no ponto A.
27 – Concordar duas retas perpendiculares com um arco de circunferência de raio 20 mm.
28 – Concordar as retas r e s , convergentes, com um arco de circunferência de raio 15 mm.
29 – Traçar um arco de circunferência que partindo do ponto P sobre a reta s , concorde com a reta r.
30 – Concordar o arco com um arco de circunferência de raio 20 mm, na extremidade A.
31 – Concordar o arco na extremidade A , com outro arco de circunferência passando pelo ponto C.
32 – Concordar a reta s e o arco de circunferência de centro A , com outro arco de raio 13 mm (rA = 19 mm).
