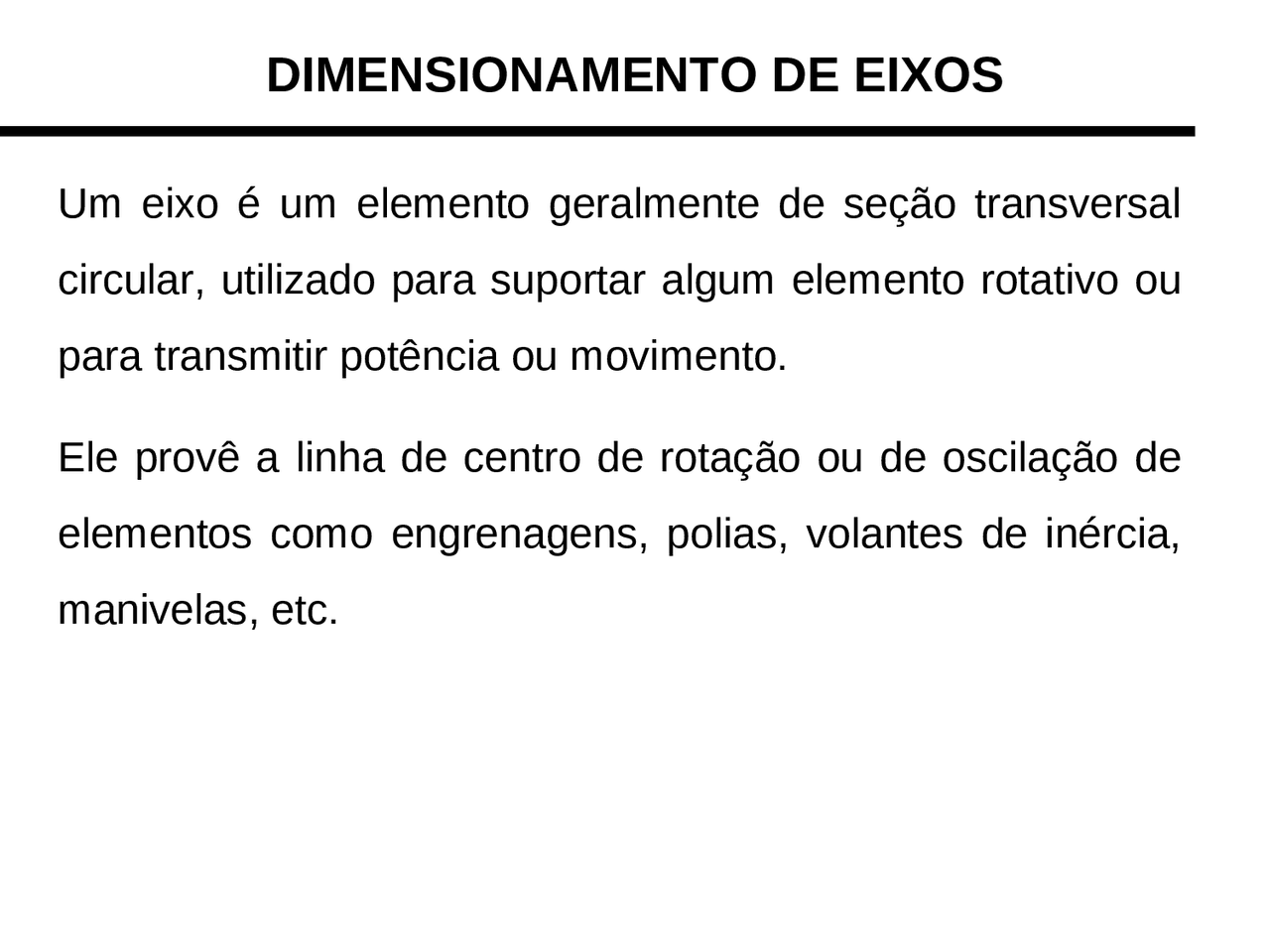

Um eixo é um elemento geralmente de seção transversal
circular, utilizado para suportar algum elemento rotativo ou
para transmitir potência ou movimento.
Ele provê a linha de centro de rotação ou de oscilação de
elementos como engrenagens, polias, volantes de inércia,
manivelas, etc.
DIMENSIONAMENTO DE EIXOS
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19
pf1a
pf1b
pf1c
pf1d
pf1e
pf1f
pf20
pf21
pf22
pf23
pf24
pf25
pf26
pf27
pf28
pf29
pf2a
pf2b
pf2c
pf2d
pf2e
pf2f
pf30
pf31
pf32
pf33
pf34
pf35
pf36
pf37
pf38
pf39

Pré-visualização parcial do texto

Baixe Dimensionamento de eixos e outras Slides em PDF para Engenharia Mecânica, somente na Docsity!

Um eixo é um elemento geralmente de seção transversal

circular, utilizado para suportar algum elemento rotativo ou

para transmitir potência ou movimento.

Ele provê a linha de centro de rotação ou de oscilação de

elementos como engrenagens, polias, volantes de inércia,

manivelas, etc.

DIMENSIONAMENTO DE EIXOS

Um eixo fixo é um elemento não rotativo, que não

transmite torque nem movimento, usado para suportar

elementos girantes.

Um eixo rotativo é um elemento que transmite potência ou

movimento de rotação.

A transmissão de movimento ou torque é feita através do

uso de polias, engrenagens, rodas de atrito, acoplamentos,

etc.

DIMENSIONAMENTO DE EIXOS

DIMENSIONAMENTO DE EIXOS

DIMENSIONAMENTO DE EIXOS

DIMENSIONAMENTO DE EIXOS

CONEXÕES E CONCENTRAÇÕES DE TENSÕES

É comum que os eixos apresentem ressaltos, onde o

diâmetro mude para acomodar mancais, engrenagens,

polias, catracas, volantes, etc.

Além disso, a presença de chavetas, anéis retentores e

pinos transversais são comuns em eixos.

Estes elementos geram concentrações de tensões e,

portanto, boas técnicas de engenharia devem ser utilizadas

para minimizar estes efeitos.

PROJETO DE EIXOS

O projeto de eixos envolve:

Seleção do Material;

Escolha da Geometria;

Determinação das Tensões (estáticas e de fadiga);

Determinação das Deflexões (de flexão e de torção);

Determinação das Velocidades Críticas.

MATERIAIS PARA EIXOS

Para minimizar as deflexões, uma escolha lógica é o aço,

que apresenta alto módulo de elasticidade.

Algumas vezes se utiliza o ferro fundido nodular,

especialmente quando engrenagens ou outras junções

forem integralmente fundidas com o eixo.

Em ambientes marítimos ou corrosivos, lança-se mão de

bronze, aço inoxidável, titânio ou inconel.

MATERIAIS PARA EIXOS

MATERIAIS PARA EIXOS

Em relação ao tamanho:

1º passo : dimensionar as engrenagens e polias para as

velocidades e potências desejadas:

O diâmetro de raiz dos dentes da engrenagem ou do

sulco da polia, somado ao espaço radial necessário para

um rasgo de chaveta, fixa uma restrição para o diâmetro do

eixo.

  • Com o tamanho da engrenagem ou da polia determinado,

as forças no sistema são fixadas.

RESTRIÇÕES GEOMÉTRICAS

2º passo : selecionar mancais para prover vida adequada

para estas forças e velocidades:

O diâmetro interno do mancal impõe um limite ao

diâmetro do eixo;

3º passo : considerar a deflexão do eixo e a tensão como

delineamento seguinte.

RESTRIÇÕES GEOMÉTRICAS

O projetista dispõe de uma escolha entre:

projetar para resistência e verificar a distorção;

projetar para distorção e verificar para a resistência.

A maioria dos eixos de transmissão apresenta uma

restrição ativa de distorção, assim a segunda escolha é

mais atrativa.

RESTRIÇÕES GEOMÉTRICAS

Parte-se do princípio de encontrar um eixo de diâmetro

uniforme que satisfaça a todas as restrições de distorção.

Para tanto, parte-se da análise da inclinação dos mancais

simplesmente apoiados, utilizando os diagramas e

deflexões tabelados:

RESTRIÇÕES GEOMÉTRICAS
