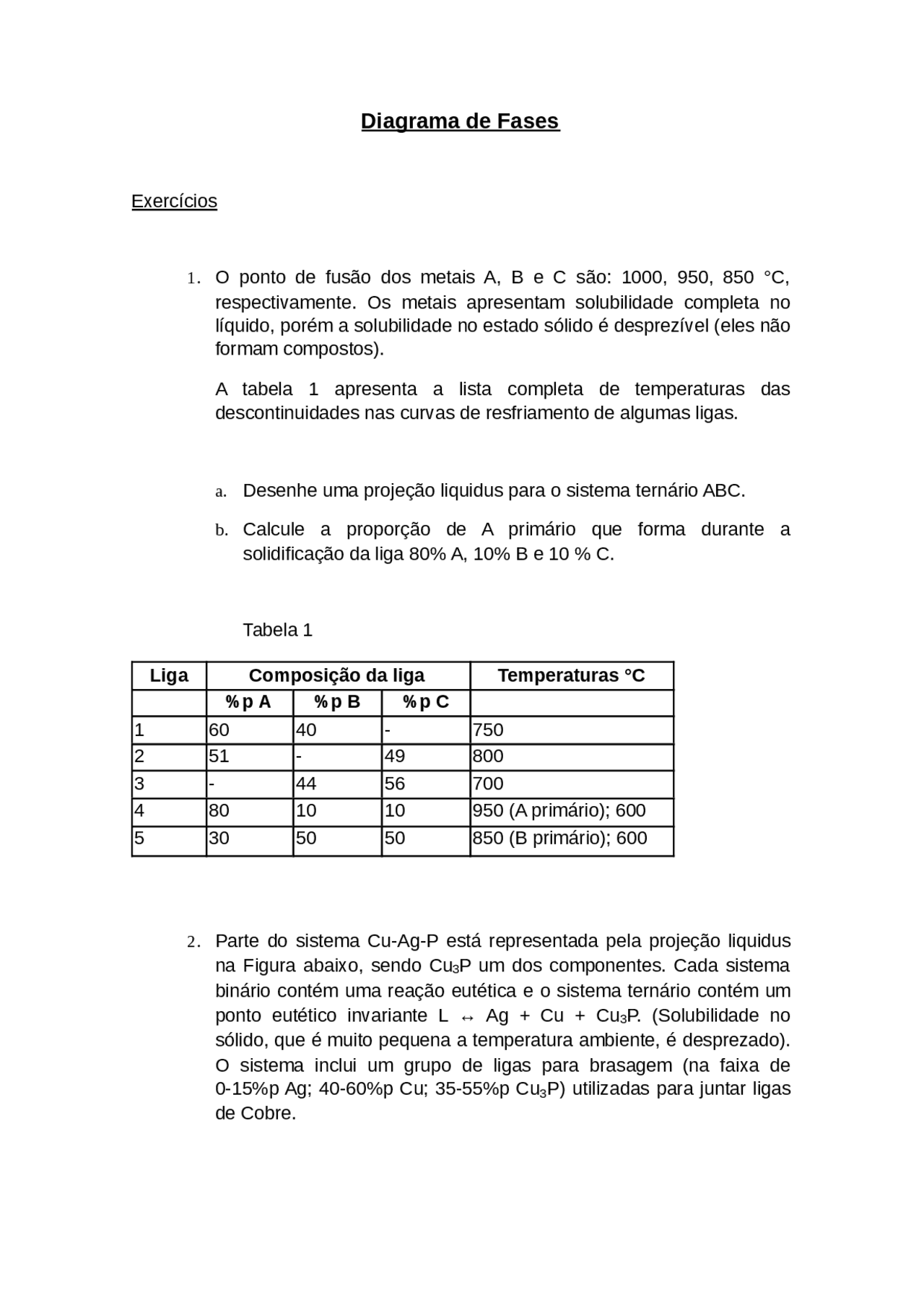

Diagrama de Fases
Exercícios
1. O ponto de fusão dos metais A, B e C são: 1000, 950, 850 °C,
respectivamente. Os metais apresentam solubilidade completa no
líquido, porém a solubilidade no estado sólido é desprezível (eles não
formam compostos).
A tabela 1 apresenta a lista completa de temperaturas das
descontinuidades nas curvas de resfriamento de algumas ligas.
a. Desenhe uma projeção liquidus para o sistema ternário ABC.
b. Calcule a proporção de A primário que forma durante a
solidificação da liga 80% A, 10% B e 10 % C.
Tabela 1
Liga Composição da liga Temperaturas °C
%p A %p B %p C
1 60 40 - 750
2 51 - 49 800
3 - 44 56 700
4 80 10 10 950 (A primário); 600
5 30 50 50 850 (B primário); 600
2. Parte do sistema Cu-Ag-P está representada pela projeção liquidus
na Figura abaixo, sendo Cu3P um dos componentes. Cada sistema
binário contém uma reação eutética e o sistema ternário contém um
ponto eutético invariante L ↔ Ag + Cu + Cu3P. (Solubilidade no
sólido, que é muito pequena a temperatura ambiente, é desprezado).
O sistema inclui um grupo de ligas para brasagem (na faixa de
0-15%p Ag; 40-60%p Cu; 35-55%p Cu3P) utilizadas para juntar ligas
de Cobre.
