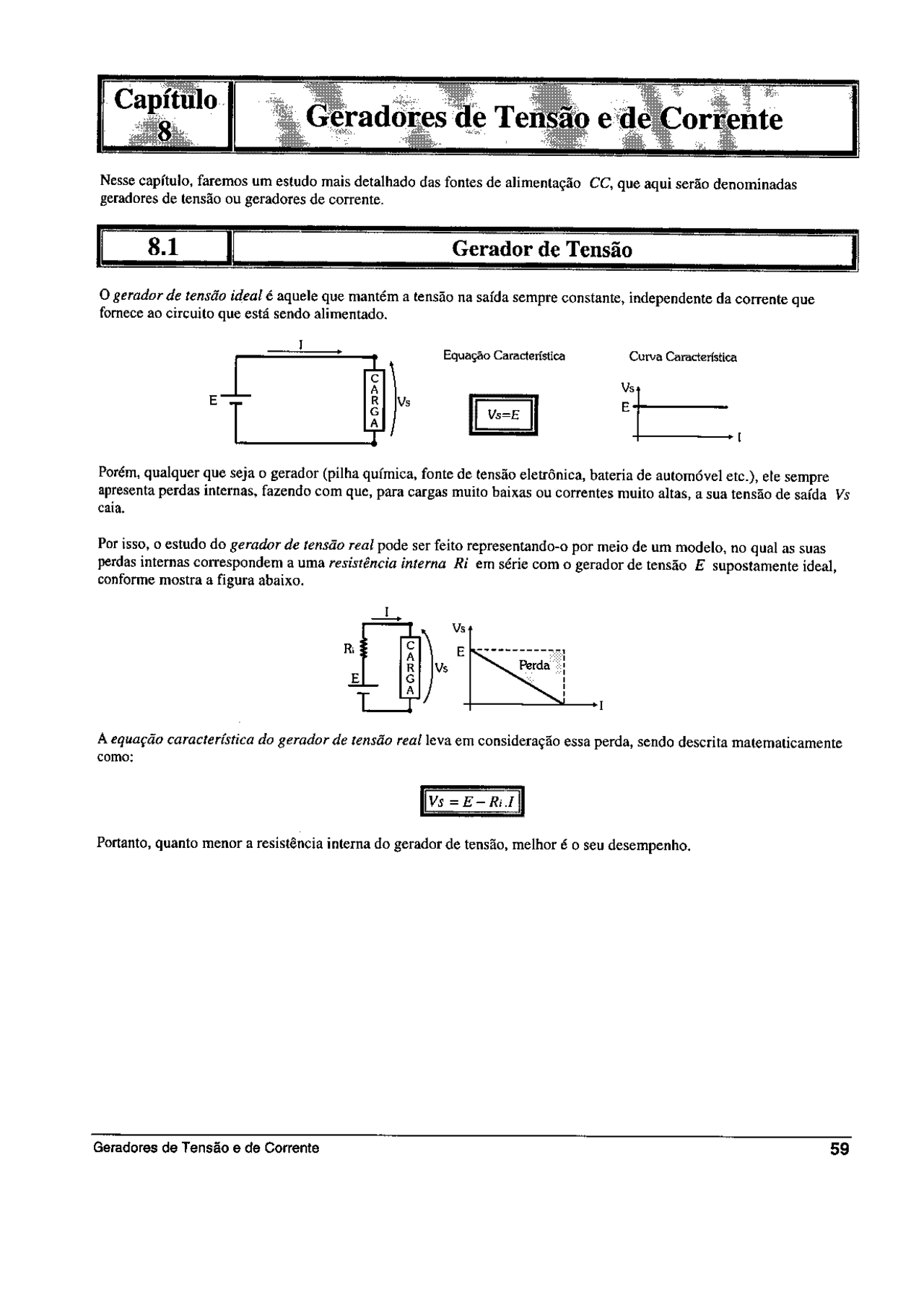

Nesse capítulo, faremos um estudo mais detalhado das fontes de alimentação CC, que aqui serão denominadas geradores de tensão ou geradores de corrente. Gerador de Tensão O gerador de tensão ideal é aquele que mantém a tensão na saída sempre constante, independente da corrente que fornece ao circuito que está sendo alimentado. = Equação Característica Curva Característica Vs E a »Oaro & Porém, qualquer que seja o gerador (pilha química, fonte de tensão eletrônica, bateria de automóvel etc.), ete sempre apresenta perdas internas, fazendo com que, para cargas muito baixas ou correntes muito altas, a sua tensão de saída Vs caia. Por isso, o estudo do gerador de tensão real pode ser feito representando-o por meio de um modelo, no qual as suas perdas internas correspondem a uma resistência interna Ri em série com o gerador de tensão E supostamente ideal, conforme mostra a figura abaixo. A equação característica do gerador de tensão rea! leva em consideração essa perda, sendo descrita matematicamente como: Vs Ri Portanto, quanto menor a resistência interna do gerador de tensão, melhor é o seu desempenho. Geradores de Tensão 6 de Corrente 59
