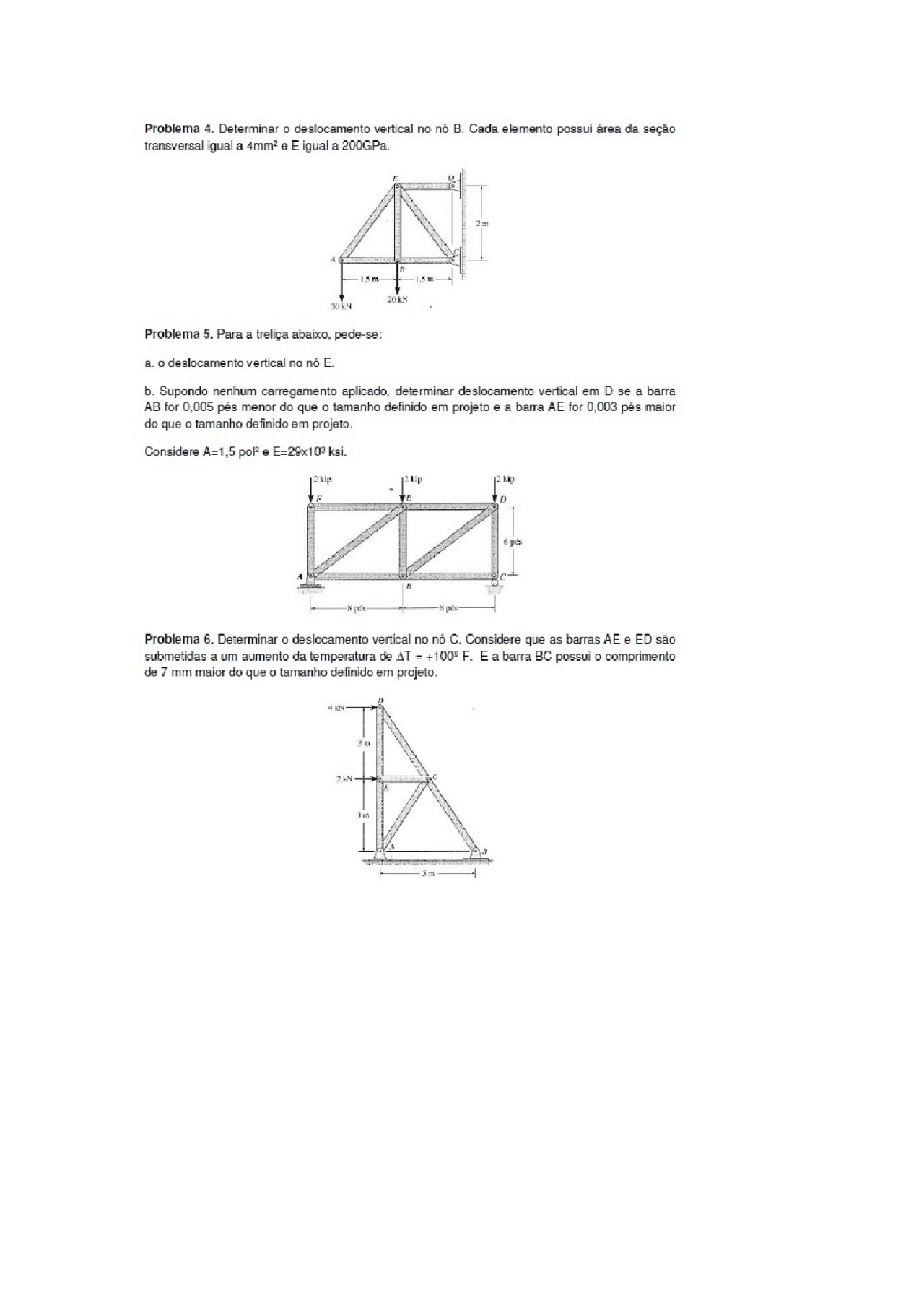

Problema 4. Determinar o deslocamento vertical no nó B. Cada elemento possui área da seção transversal igual a 4mimê e E igual a 200GPa. uEN Problema 5. Para a treliça abaixo, pede-se: a. o deslocamento vertical no nó E. b. Supondo nenhum carregamento aplicado, determinar deslocamento vertical em D se a barra AB for 0,005 pés menor do que o tamanho definido em projeto e a barra AE for 0,003 pés maior do que o tamanho definido em projeto. Considere A=1,5 poP e E=29x1( ksi. Problema 6. Determinar o deslocamento vertical no nó G. Considere que as barras AE e ED são submetidas a um aumento da temperatura de AT = +100º F. E a barra BC possuí o comprimento de 7 mm maior do que o tamanho definido em projeto. ”
