Modulo 01 - 1

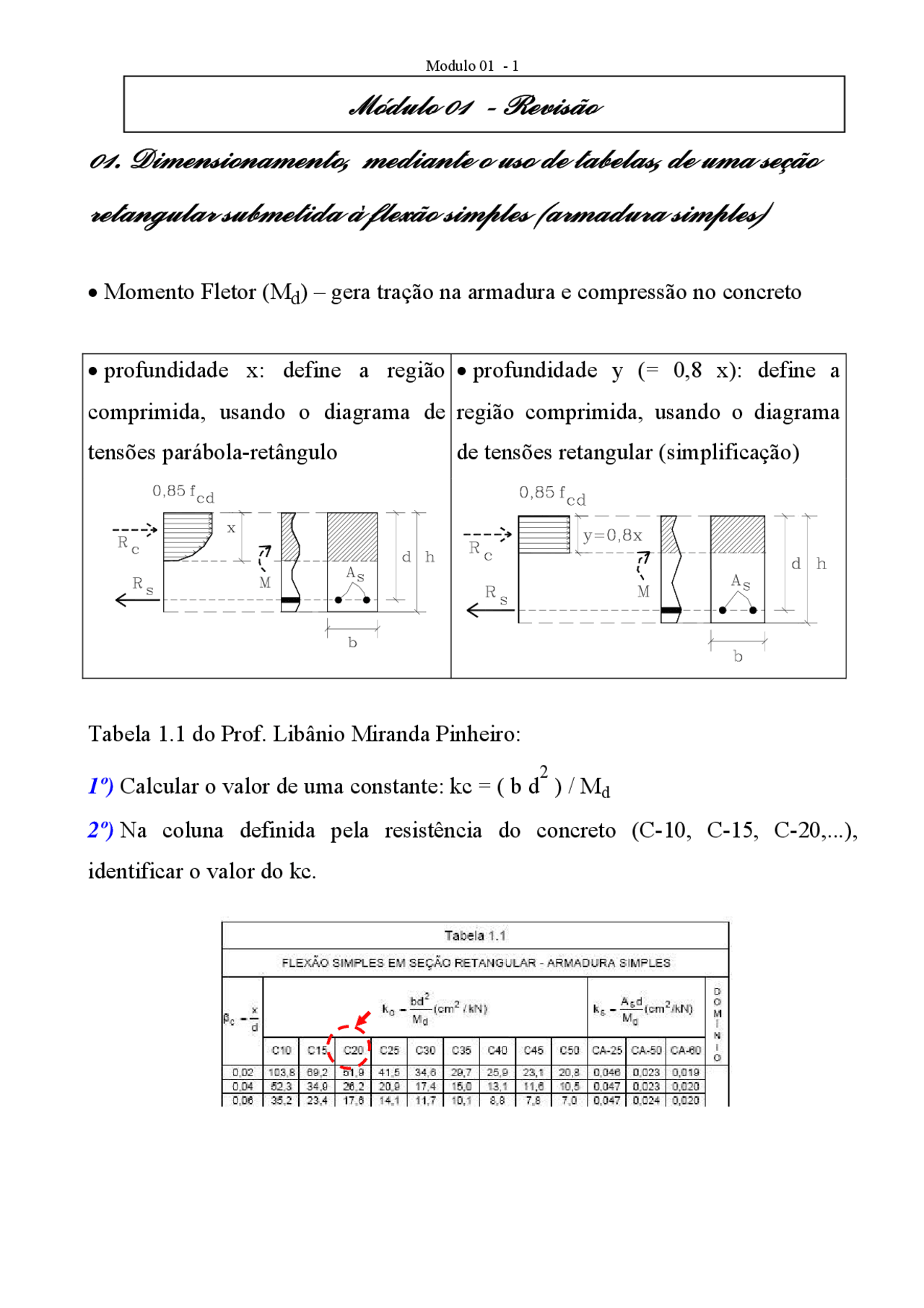

Módulo 01 - Revisão
01. Dimensionamento, mediante o uso de tabelas, de uma seção
retangular submetida à flexão simples (armadura simples)
• Momento Fletor (Md) – gera tração na armadura e compressão no concreto
• profundidade x: define a região
comprimida, usando o diagrama de
tensões parábola-retângulo
• profundidade y (= 0,8 x): define a
região comprimida, usando o diagrama
de tensões retangular (simplificação)
Tabela 1.1 do Prof. Libânio Miranda Pinheiro:
1º) Calcular o valor de uma constante: kc = ( b d2 ) / Md
2º) Na coluna definida pela resistência do concreto (C-10, C-15, C-20,...),
identificar o valor do kc.
