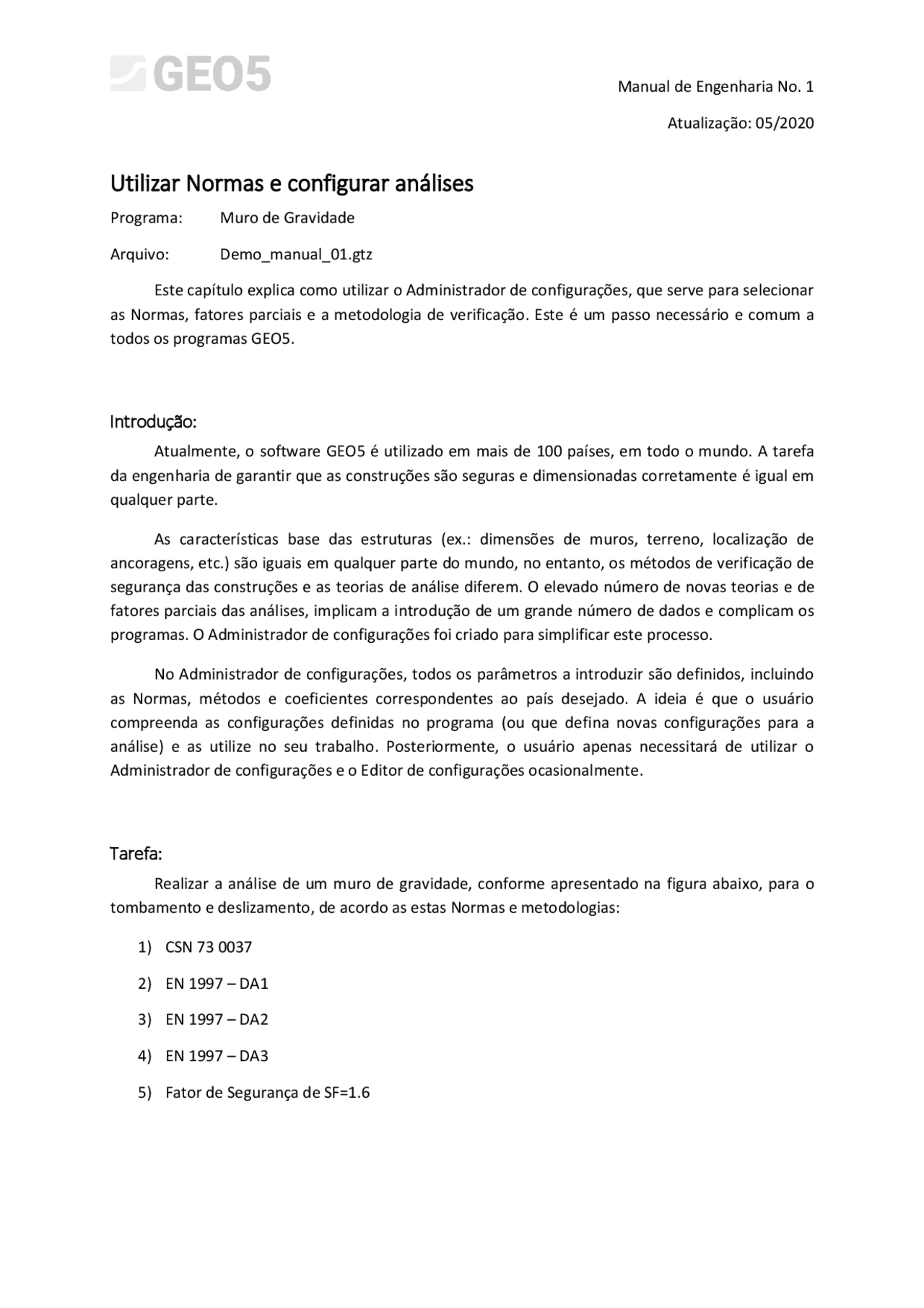

Manual de Engenharia No. 1 Atualização: 0 5 /20 20
Utilizar Normas e configurar análises
Programa: Muro de Gravidade Arquivo: Demo_manual_01.gtz Este capítulo explica como utilizar o Administrador de configurações, que serve para selecionar as Normas, fatores parciais e a metodologia de verificação. Este é um passo necessário e comum a todos os programas GEO5.
Introdução:
Atualmente, o software GEO5 é utilizado em mais de 100 países, em todo o mundo. A tarefa da engenharia de garantir que as construções são seguras e dimensionadas corretamente é igual em qualquer parte. As características base das estruturas (ex.: dimensões de muros, terreno, localização de ancoragens, etc.) são iguais em qualquer parte do mundo, no entanto, os métodos de verificação de segurança das construções e as teorias de análise diferem. O elevado número de novas teorias e de fatores parciais das análises, implicam a introdução de um grande número de dados e complicam os programas. O Administrador de configurações foi criado para simplificar este processo. No Administrador de configurações, todos os parâmetros a introduzir são definidos, incluindo as Normas, métodos e coeficientes correspondentes ao país desejado. A ideia é que o usuário compreenda as configurações definidas no programa (ou que defina novas configurações para a análise) e as utilize no seu trabalho. Posteriormente, o usuário apenas necessitará de utilizar o Administrador de configurações e o Editor de configurações ocasionalmente.
Tarefa:
Realizar a análise de um muro de gravidade, conforme apresentado na figura abaixo, para o tombamento e deslizamento, de acordo as estas Normas e metodologias:
- CSN 73 0037
- EN 1997 – DA
- EN 1997 – DA
- EN 1997 – DA
- Fator de Segurança de SF=1.
Esboço do muro de gravidade em análise
Resolução:
Primeiro, vamos introduzir os dados sobre a construção e as condições geológicas nas janelas “Geometria”, “Solos” e “Atribuir”. As restantes janelas não serão utilizadas uma vez que não têm interesse para este exemplo simples. Na janela “Geometria”, deve ser introduzida a geometria do muro, de acordo com a imagem seguinte. O valor k 1 deve ser alterado para 1 m, k 2 deve ser definido como 2 m e k 3 deve ser definido como 0 .5 m. Os valores s 1 , s 2 e s 3 devem ser definidos como 0 m.
Na janela “Atribuir”, o primeiro solo é atribuído automaticamente à camada, ou camadas. Isto pode ser alterado se necessário. Após concluir a introdução dos dados base da construção, é possível definir as Normas desejadas e, finalmente, executar a análise do muro de gravidade. Na janela “Configurações”, clique no botão “Selecionar” e escolha a opção número 8 – “República Checa – Normas antigas CSN (73 1001, 73 1002, 73 0037)”. Caixa de diálogo “Lista de configurações”
Nota: O aspeto desta janela depende da Norma que estiver ativa no Administrador de configurações – pode encontrar mais informações acerca deste tópico na Ajuda do programa (clicar em F1). Se a configuração desejada não estiver na lista da caixa de diálogo “Lista de configurações”, pode ativá-la no Administrador de configurações. Agora, abra a janela “Verificação” e observe que a utilização da construção foi calculada como
- 1 % para o tombamento e 66. 5 % para o deslizamento. Janela “Verificação” – resultados da análise de acordo com a Norma CSN 73 0037 Seguidamente, volte à janela “Configurações” e selecione a opção número 3 – “Norma – EN 1997 – DA1”.
A utilização da construção analisada é (77. 8 % e 69. 7 %) para EN 1997, DA2 e (53. 5 % e 74. 7 %) para EN 1997, DA3. A última verificação (análise através dos Fatores de Segurança) não é tão simples. Na janela “Configurações”, clique em “Editar”. Serão exibidas as configurações de análise atuais. Altere a metodologia de verificação para “Fatores de segurança” e defina o fator de segurança para o tombamento e deslizamento como 1.6. Caixa de diálogo “Editar configurações atuais: Muro de Gravidade” Clique em “OK” e execute a análise. A utilização resultante, na janela “Verificação”, é de 69. 0 % para tombamento e 77. 1 % para deslizamento.
Janela “Verificação” – resultados da análise para SF = 1. Se desejar utilizar esta configuração com frequência, então é útil guardá-la. Pode fazê-lo voltando à janela “Configurações” e clicando em “Adicionar ao administrador”. Dê um nome à nova configuração conforme mostra a figura abaixo. De seguida, clique no botão “Adicionar + Fechar” e esta passará a poder ser utilizada como uma configuração standard.
Verificação
A percentagem de utilização, para cada Norma, é a seguinte: Tombamento Deslizamento
- CSN 73 0037 53. 1 66. 5
- EN 1997 – DA1 55. 6 74. 7
- EN 1997 – DA2 77. 8 69. 7
- EN 1997 – DA3 53. 3 74. 7
- Fator de Segurança de SF=1.6 69. 0 77. 1 Utilizando as Normas selecionadas, os resultados da análise são satisfatórios. Nota: Este método simples pode ser utilizado para comparar estruturas de contenção ou análises de estabilidade. Ao analisar fundações, o carregamento (dado base a introduzir) deve ser computado de acordo com as Normas correspondentes. Por esta razão, não faz sentido comparar o dimensionamento de fundações de acordo com Normas diferentes, com os mesmos valores de carregamento (valores nominais).
