Sel0301
Circuitos Elétricos I
-
4
ª Lista de Exercícios:
A
PLICAÇÃO DE CIRCUITOS RL
,
RC E RLC
.
E
XERCÍCIO
1:
Um circuito RC é dado por uma conexão em série de uma fonte de 120 V, um interruptor, um resistor de 34 MΩ e
um capacitor de 15 µF. Este circuito serve para se estimar a velocidade de um cavalo que corre por uma pista de 4
km. O interruptor se fecha quando o cavalo começa a correr e se abre quando o animal cruza a linha de chegada.
Supondo que a tensão no capacitor no instante da chegada seja de 85,6 V, calcule a velocidade média do cavalo no
percurso em questão.
E
XERCÍCIO
2:

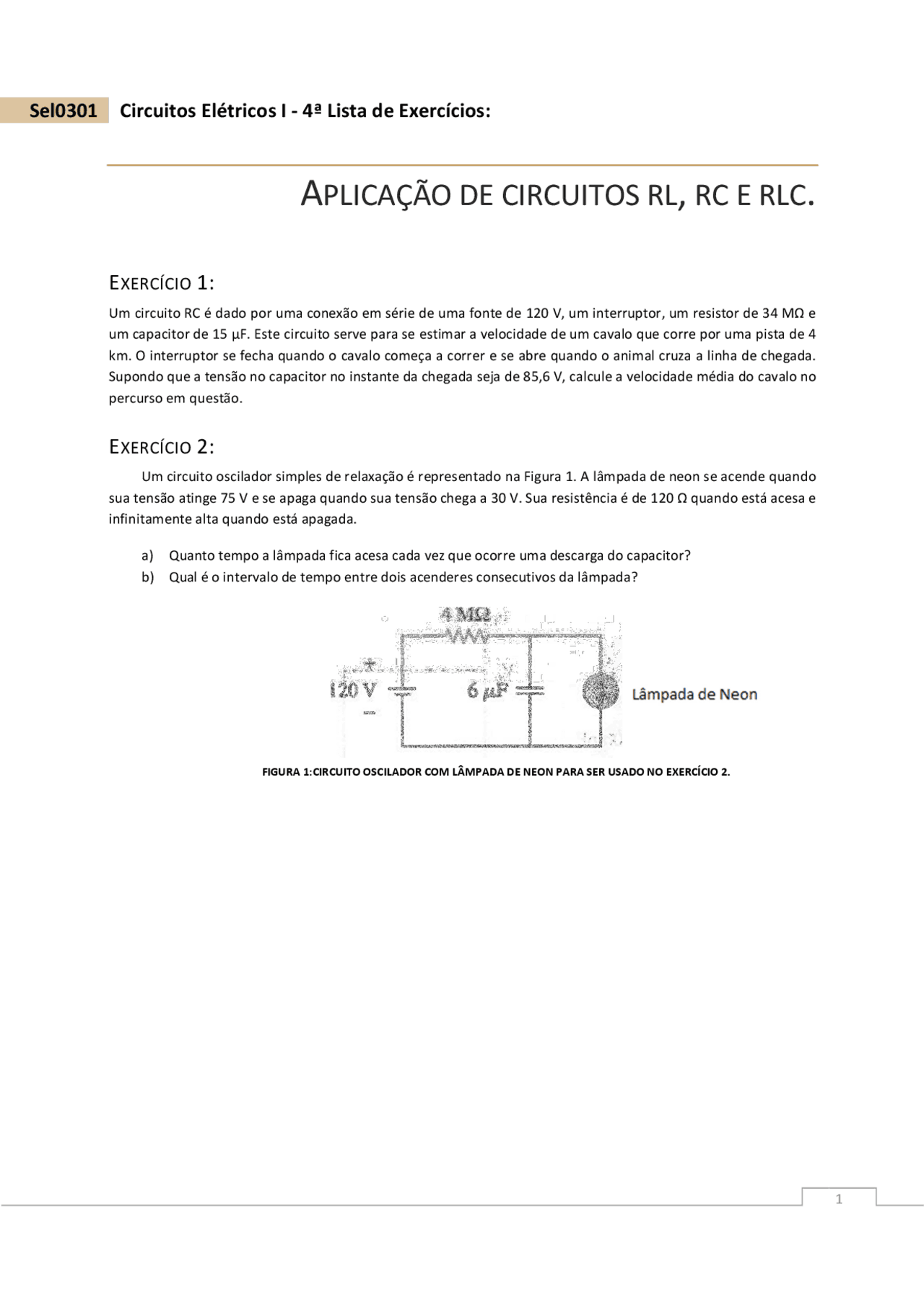

Um circuito oscilador simples de relaxação é representado na Figura 1. A lâmpada de neon se acende quando
sua tensão atinge 75 V e se apaga quando sua tensão chega a 30 V. Sua resistência é de 120 Ω quando está acesa e
infinitamente alta quando está apagada.
a)
Quanto tempo a lâmpada fica acesa cada vez que ocorre uma descarga do capacitor?
b)
Qual é o intervalo de tempo entre dois acenderes consecutivos da lâmpada?
FIGURA
1
:CIRCUITO OSCILADOR
COM LÂMPADA DE NEON
P
ARA SER USADO NO EXE
RCÍCIO 2.
