Exercicios Diversos Eletrica
Tipologia: Exercícios
1 / 8
Esta página não é visível na pré-visualização
Não perca as partes importantes!

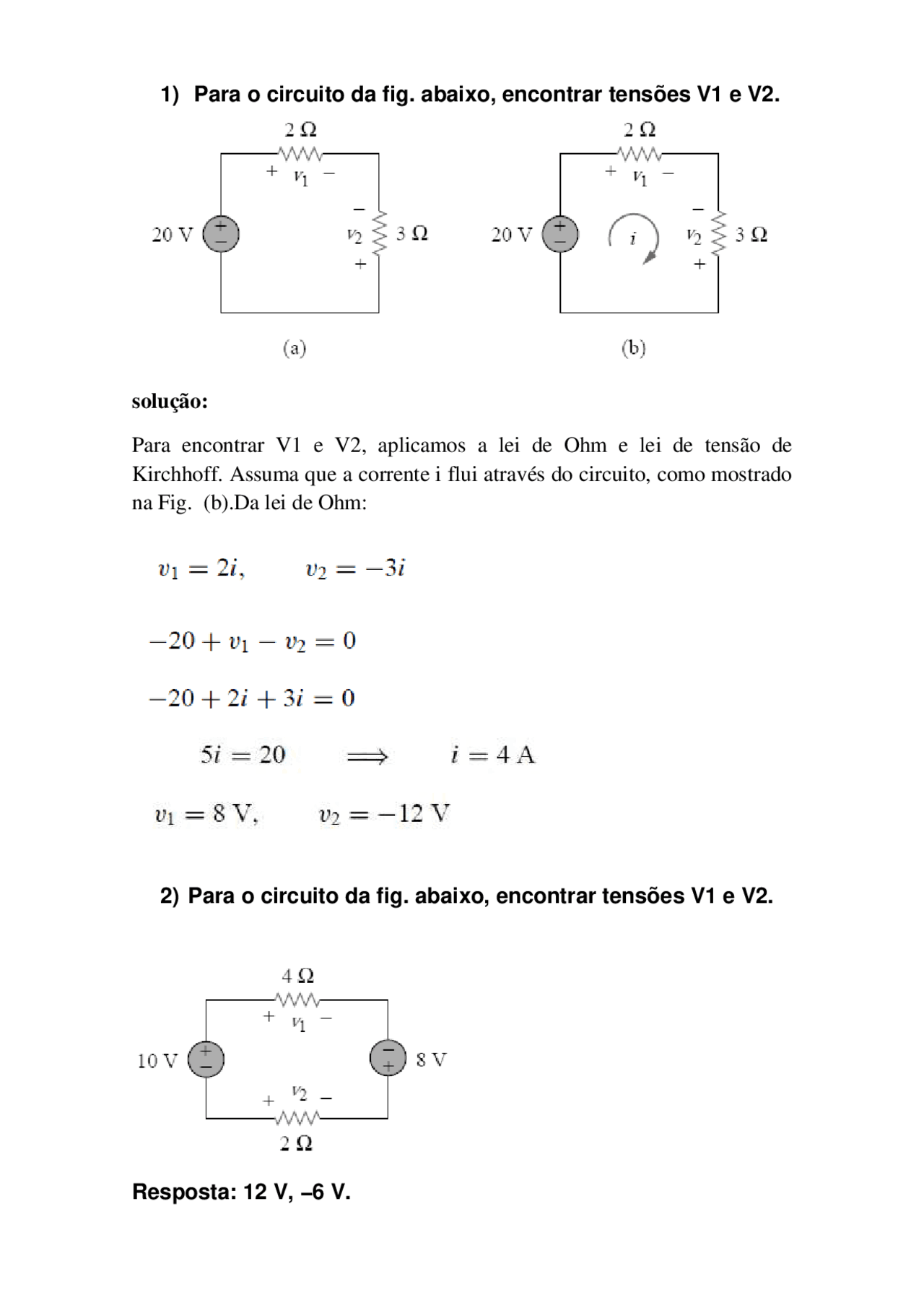

solução:
Para encontrar V1 e V2, aplicamos a lei de Ohm e lei de tensão de Kirchhoff. Assuma que a corrente i flui através do circuito, como mostrado na Fig. (b).Da lei de Ohm:
Resposta: 12 V, −6 V.
Solução:
Veja a figura abaixo:
Nós aplicamos a lei de Ohm e as leis de Kirchhoff. Pela lei de Ohm:
Desde que a tensão e corrente de cada resistor estão relacionadas pela lei de Ohm, como mostrado, estamos realmente procurando por três coisas: (V1, V2, V3) ou (i1, i2, i3).
Em um nó, LKC nos dá:
4)Encontrar as correntes e tensões do circuito representado na fig. Abaixo:
Resposta:
Solução:
Calcular a req dos resistores de 6 e 3 ohms em paralelo:
O circuito equivalente fica:
De onde:
Outra forma:
Assim:
Potencia suprida pela fonte:
Potencia absorvida pelo resistor de 12k
Potencia absorvida pelo resistor de 6k
Potencia absorvida pelo resistor de 9k
Ou:
Respostas:
