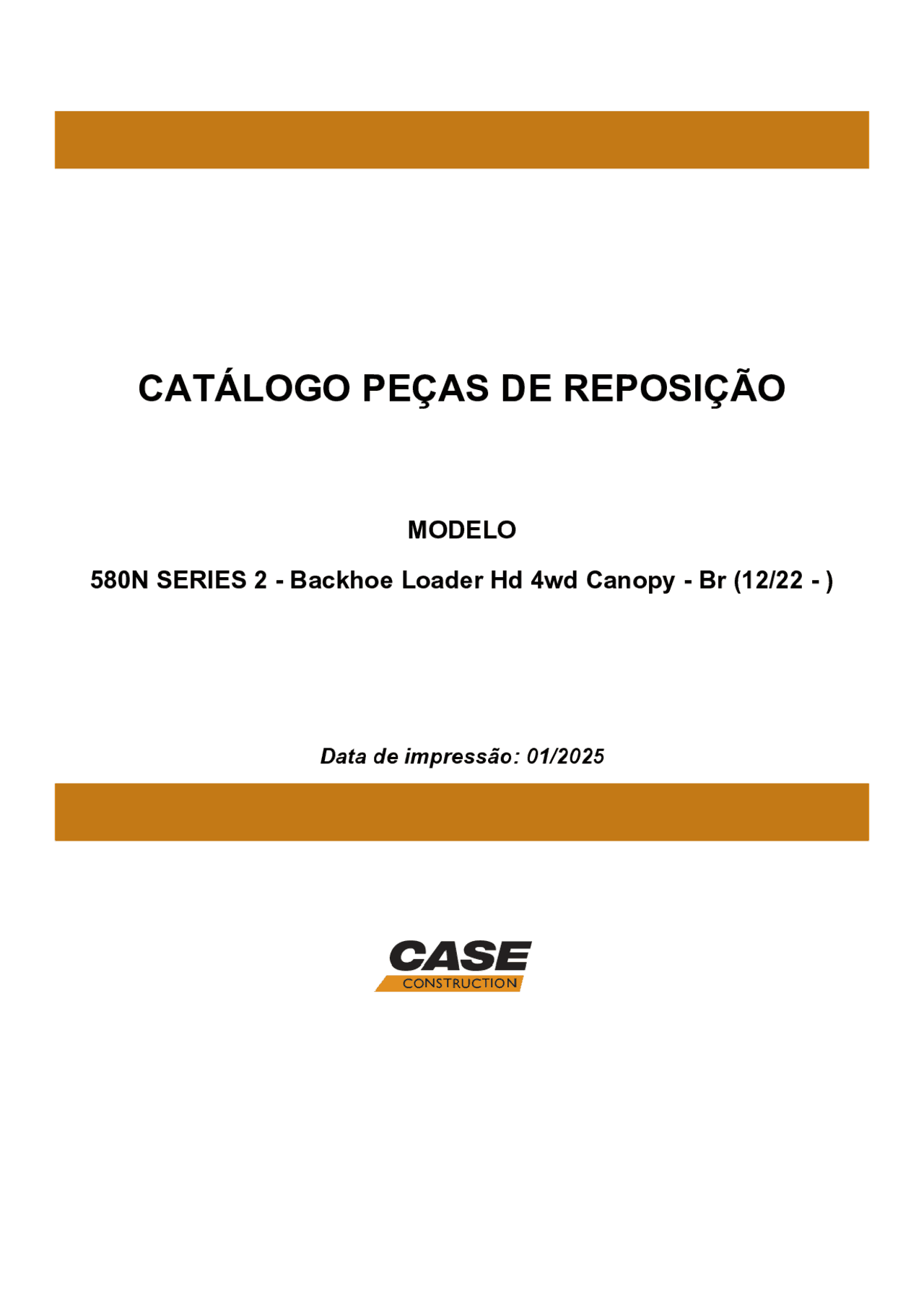

CATÁLOGO PEÇAS DE REPOSIÇÃO

MODELO

580N SERIES 2 - Backhoe Loader Hd 4wd Canopy - Br (12/22 - )

Data de impressão: 01/

05.100.01 p

LISTA DE ESTOQUE INICIAL (LISTA A)

05.100.02 p

LISTA DE ESTOQUE INICIAL (LISTA B)

05.100.02 p

LISTA DE ESTOQUE INICIAL (LISTA B)

REF NP QTD DESCRIÇÃO USO

1 1102258 1 LÂMPADA H3, 12V, 55W

2 10395890 12 FUSÍVEL 5A, Mini, Beige 3 10401190 4 FUSÍVEL 20A, Mini, Yellow 4 114980A1 2 CILINDRO DE GÁS 5 133542A1 1 BORDA CORTANTE Bolt On, 10 Holes, 12.7mm W x 2359mm L 6 137219A1 1 CHAVE FIM DE CURSO FOOT, AUX HYD 7 138827A1 1 BORDA CORTANTE 93 IN 8 142301A1 2 BORDA CORTANTE Bolt On, 10 Holes, 152mm W x 2362mm L x 19mm Thk 9 1530028C1 1 RESPIRO 10 1542876C1 1 KIT DE VEDAÇÃO 50.8mm Rod 11 175156 1 O-RING 0.103'' Thk x 4.987'' ID, -159, Cl 5, 75 Duro 12 16847990 1 LÂMPADA W5W, 12V, 5W 13 190442A1 1 PLUNGER 14 1976955C1 1 FILTRO TELA 15 226456A1 1 VISOR DE NÍVEL 16 278328A1 1 ALAVANCA F-N-R SHUTTLE SHIFT 17 282775A1 1 COMUTADOR 18 2930039 1 LUZ DE TRABALHO Halogen, 12V, 55W, Clear 19 2930338 1 BUZINA 20 300672A1 1 INTERRUPTOR HEIGHT ADJ 21 300684A1 1 CINTO DE SEGURANÇA 22 325258A1 1 ALARME DE RE 23 329554A2 1 BORDA CORTANTE Welded, 25.4mm W x 603mm L 24 347706A3 1 RELÉ 12V, 5A 25 364180A1 1 PROTECTOR SOLAR 26 365941A1 1 BORDA CORTANTE 867mm L x 16mm L

LH

27 365942A1 1 BORDA CORTANTE 867mm L x 16mm L

RH

28 368224A1 3 DIODO

05.100.02 p

LISTA DE ESTOQUE INICIAL (LISTA B)

REF NP QTD DESCRIÇÃO USO

29 370381A1 1 INTERRUPTOR ROTATIVO A-C THERMOSTAT

30 529068 1 LÂMPADA #1156, 12V, 21W

31 5153270 1 RESPIRO

32 5194153 1 RESPIRO M10 x 1 33 5194283 2 RESPIRO M10 x 1 34 8048200 1 TRANSMISSOR 35 47635036 1 POLIDOR AIR 36 47896644 1 CHAVE FIM DE CURSO 37 47929982 1 LUZ DE TRABALHO Led, 25W 38 48067770 4 LUZ DE TRABALHO Led 39 48167091 1 TAMPAO C/FECHADURA 40 51420023 1 TRANSMISSOR 41 51444256 1 CONJUNTO 42 51527095 1 TRINCO 43 51537796 1 CONJUNTO 44 51564348 1 PLACA Flex, W/ M10 x 1.5 nuts 45 82026949 2 INTERRUPTOR, BOTAO BRAKE 46 84156838 1 SENSOR WATER TEMPERATURE 47 84185527 2 LUZ 12V, 21W, Clear REVERSE 48 84222272 1 TECLA UP-DOWN 49 84222273 1 TECLA DISPLAY - ENTER 50 84222282 1 TECLA 51 84222283 1 TECLA HAZARDS 52 84228038 1 TECLA REAR WORK LIGHTS 53 84236850 2 LUZ Halogen, 12V, 55W, Clear 54 84241093 1 TECLA BI-DIR UNI-DIR SELECTOR 55 84254545 1 MÓDULO PILOT CONTROLS 56 84257323 1 KIT DE VEDAÇÃO 44.4mm Rod x 82.6mm Bore 57 84257788 1 KIT DE VEDAÇÃO 38.1mm Rod x 76.2mm Bore 58 84259218 1 KIT DE VEDAÇÃO 57.2mm Rod x 114.3mm Bore 59 84259221 1 KIT DE VEDAÇÃO 57.2mm Rod x 108.0mm Bore 60 84259224 1 KIT DE VEDAÇÃO 57.2mm Rod x 82.6mm Bore

05.100.02 p

LISTA DE ESTOQUE INICIAL (LISTA B)

05.100.02 p

LISTA DE ESTOQUE INICIAL (LISTA B)

05.100.02 p

LISTA DE ESTOQUE INICIAL (LISTA B)

REF NP QTD DESCRIÇÃO USO

93 87524439 1 KIT DE REPARO

94 87524877 5 FUSÍVEL 15A, Mini, Blue 95 87527167 1 ALARME 5-15V 96 87541092 1 INTERRUPTOR, BOTAO DIFF LOCK BRAKE 97 87578455 1 RELÉ 12V, Turn Signal and Hazard 98 87584890 2 LIGHT ASSY. Halogen, 12V, 55W, Clear 99 87601345 1 VARETA DE NÍVEL 824mm L TRANSMISSION 100 87614808 1 TECLA BRAKE 101 87673445 1 INTERRUPTOR DE RESTR 102 87696396 7 RELÉ 12V, 35A, Micro 103 87701313 1 SENSOR TRANSMISSION PRESSURE 104 87705458 2 KIT REFORMA EMBREAGE 6 Kevlar Friction / 6 Reaction - Plates 105 87708441 6 REGULADOR DO TRAVÃO 0.6mm 106 90338094 1 SEAL 8 REAR QUARTER 107 91804922 2 MANGUEIRA FUEL 108 5802047300 1 VARETA DE NÍVEL 109 5802388607 1 TERMOSTATO 110 5802918269 1 RESPIRO 111 D121152 2 LÂMPADA 12V 112 D135384 4 LÂMPADA 12V 113 D137363 1 INTERRUPTOR 114 E43769 1 INJETOR WINDSHIELD

05.102.AA p

FIRE EXTINGUISHER - ASSEMBLY (OPTIONAL)

REF NP QTD DESCRIÇÃO USO

1 75245052 1 EXTINTOR DE INCÊNDIO

2 75245053 1 SUPORTE

3 12644421 2 ARRUELA PLANA 6.15mm ID x 15mm OD x 1mm Thk 4 10516471 2 ANILHA DE RETENÇÃO 6,1mm ID x 11,8mm OD x 1,8mm Thk 5 10902431 2 PARAFUSO Hex, M6 x 20mm, Cl 10.

10.001.AD p

ENGINE

10.001.AD p

ENGINE, 96HP HVAC

10.001.AD p

ENGINE, 96HP HVAC

REF NP QTD DESCRIÇÃO USO

1 90362323 2 SUPORTE Engine Mount 2 84385963 4 FIXADOR 3 11190779 8 ANILHA CÓNICA M12 Bolt Size x 24mm OD x 2.8mm Thk 4 43260 6 PARAFUSO Hex, M12 x 1.75 x 30mm, Cl 10.9, Full Thd 5 91856889 1 MOTOR Assy 6 47395221 4 ARRUELA PLANA 0.66'' ID x 3'' OD x 0.18'' Thk 7 321246 2 PARAFUSO Hex, M16 x 2 x 120mm, Cl 8. 8 V002203-10017 2 ARRUELA PLANA HARDENED 17 X 45 X 6 MM, ZND 9 412066 2 CONTRA PORCA M16 x 2.0, Cl 8 10 47424743 1 SUPORTE Throttle Front 11 86624184 6 ARRUELA PLANA 9mm ID x 16mm OD x 1.6mm Thk, CST, ZND 12 892-11008 4 ANILHA DE RETENÇÃO 8mm ID 13 10902421 2 PARAFUSO Hex, M6 x 20mm, Cl 8. 14 47395996 1 SUPORTE Throttle Back 15 16044321 2 PARAFUSO Hex, M8 x 1.25 x 55mm, Cl 8. 16 895-11010 1 ARRUELA PLANA 11mm ID x 20mm OD x 2mm Thk 17 82834800 1 BUCHA Upper Rear 18 90338171 1 ALTERNADOR 14V, 120A 19 47675271 1 PLACA Adjusting, Alternator Upper 20 47676649 1 ESPAÇADOR 21 11190679 1 ANILHA CÓNICA M10 Bolt Size x 27mm OD x 2.5mm Thk 22 12164711 1 PORCA M10 x 1.25, Cl 8 23 82834806 1 BUCHA Upper Front 24 43130 1 PARAFUSO Hex, M8 x 1.25 x 50mm, Cl 8. 25 91862275 1 CORREIA 26 84156838 1 SENSOR Sensor, Water Temperature 27 47478708 1 INTERRUPTOR ROTATIVO Temperature Switch

10.001.AD p

ENGINE, 96HP HVAC

REF NP QTD DESCRIÇÃO USO

28 BU4520001 1 ARRUELA PLANA

29 P20045207T 2 ARRUELA PLANA

30 47719660 1 ESPAÇADOR

31 15541621 1 PARAFUSO Hex, M12 x 1.25 x 100mm, Cl 8. 32 16105011 1 PORCA Hex, M12 x 1.25, Cl 8 33 87750882 1 INTERRUPTOR DE PRESS Oil 34 832-10408 1 CONTRA PORCA M8 x 1.25, Cl 8. 35 48052693 1 SUPORTE Assy, Muffler Support Rod 36 84376670 1 MANGUEIRA Assy, Blow By Pipe 37 13000490 1 BRACADEIRA MANGUEIRA 20mm - 32mm, Worm Gear Worm Gear 38 90334664 1 SUPORTE Alternator Mounting, BLK 39 14496521 3 ARRUELA PLANA 8.4mm ID x 17mm OD x 1.6mm Thk 40 120104 3 PARAFUSO Hex, M8 x 1.25 x 20mm, Cl 8.8, Full Thd

10.001.AK [010] p

ENGINE MOUNTING, LIVERY
