Software Smart 21 Revisão:^ - Módulo de Análise Gráfica Versão:^ <^1_._^0 >

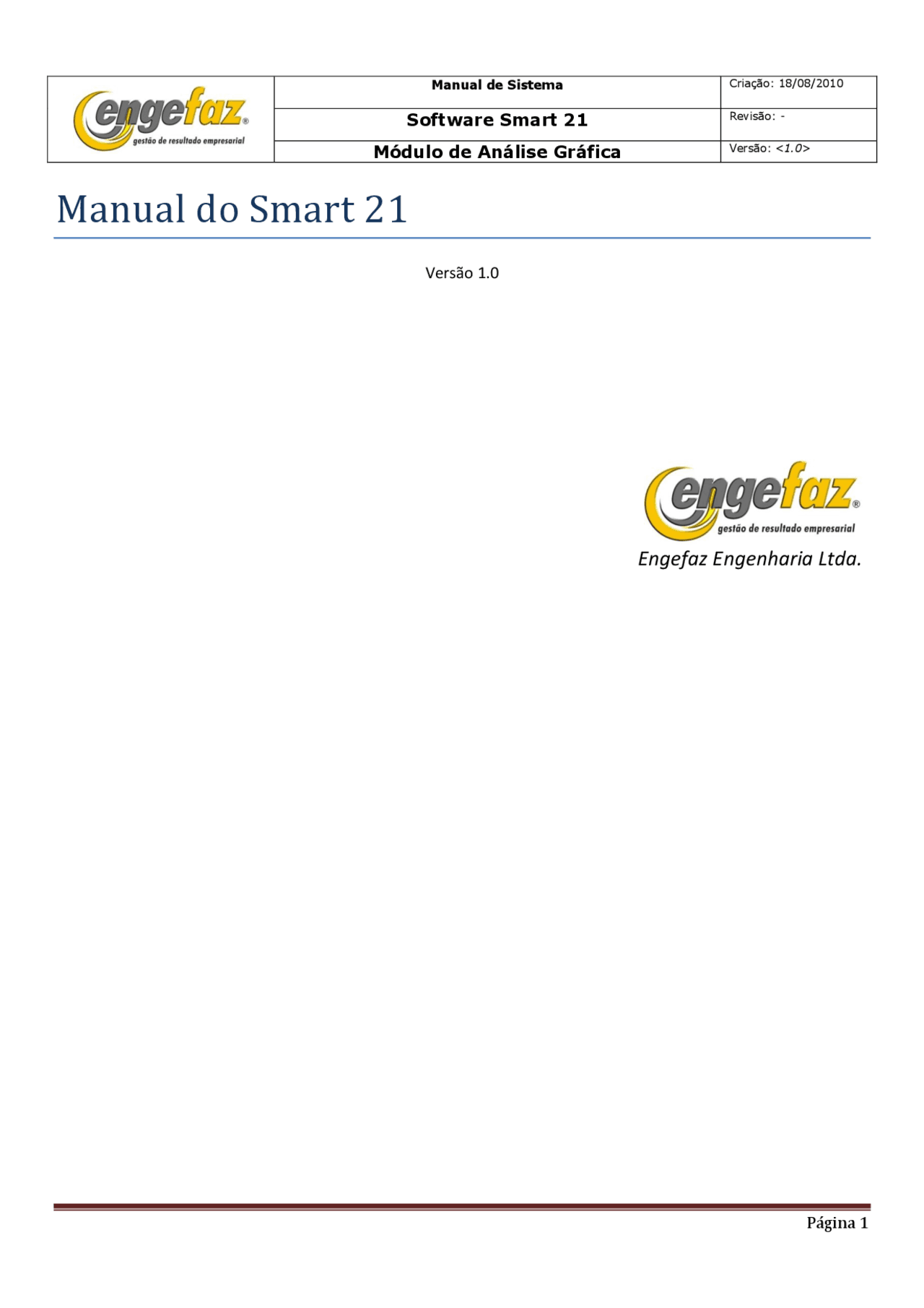

Manual do Smart 21

Versão 1.

Engefaz Engenharia Ltda.

Software Smart 21 Revisão:^ -

Módulo de Análise Gráfica Versão:^ <^1_._^0 >

• Capítulo 1 – Visão Geral Sobre o Produto......................................................................................................................... Sumário
• Capítulo 2 – Instalação
• Capítulo 3 – Conectar-se ao sistema.................................................................................................................................
• Capítulo 4 – Descarga e Atualização de Dados
  • 4.1 Grupos de Dados
  • 4.2 Descarga de Dados
  • 4.3 Atualização de Dados
• Capítulo 5 – Formulário de Rolamentos
  • 5.1 Apresentação do Cadastro de Rolamentos...........................................................................................................
  • 5.2 Diferenciando registros Pré e Pós-Cadastrados....................................................................................................
  • 5.3 Sincronizando Fabricantes
  • 5.4 Sincronizando Rolamentos
• Capítulo 6 – Gráficos
  • 6.1 Gráficos de Espectro
    • 6.1.1 Aplicação de ZOOM no gráfico.......................................................................................................................
    • 6.1.2 Sobreposição de gráficos
  • 6.2 Gráficos de Tendência...........................................................................................................................................
• Capítulo 7 – Formulário de Marcações
• Capítulo 8 – Alertas
  • 8.1 Alertas de Rota
  • 8.2 Alertas Personalizados
    • 8.2.1 Alertas de Pico ( Peak Alerts )
    • 8.2.2 Alertas de Energia (Power)
• Capítulo 9 – Considerações Finais

Software Smart 21 Revisão:^ - Módulo de Análise Gráfica Versão:^ <^1_._^0 >

Capítulo 2 – Instalação

A instalação do Smart 21 é realmente muito simples. Basta inserir o CD no leitor, explorar seu conteúdo para localizar o arquivo Setup.exe e executá-lo.

OBS: antes de instalar seu aplicativo, certifique-se junto ao administrador de rede de sua companhia se os aplicativos web Smart21 e Web Routines já estão devidamente instalados.

Durante a instalação basta aceitar os valores padrões.

Após a instalação execute o aplicativo através do atalho localizado em “Iniciar > Todos os Programas > Engefaz > Smart 21”.

Software Smart 21 Revisão:^ - Módulo de Análise Gráfica Versão:^ <^1_._^0 >

Capítulo 3 – Conectar-se ao sistema

Todas as operações presentes no Smart 21 requerem que o usuário identifique-se no sistema.

Para tal, basta acessar o menu Arquivo > Conectar e digitar o usuário e senha. As figuras de 1 a 6 exemplificam as telas que o usuário poderá encontrar.

Figura 1 - Menu Conectar

Figura 2 - Caixa de Diálogo de Conexão do usuário

Após o usuário fornecer “usuário” e “senha” válidas, pressionar o botão conectar ( Figura 2 ) e ainda não tiver realizado a descarga das informações de rolamentos, será ofertado ao usuário ( Figura 3 ) para fazê-lo.

Figura 3 - Solicitação para realização da 1a descarga de informações dos rolamentos

Recomenda-se que esta descarga seja feita logo na primeira vez, pois ela valerá para todos os outros usuários e será feita apenas 1 vez.

Aceitando a oferta de descarga, abrir-se-á o formulário de rolamentos, já em modo de sincronização e assim que terminar será exibido o resultado da descarga. Feche a caixa de diálogo para continuar.

Software Smart 21 Revisão:^ - Módulo de Análise Gráfica Versão:^ <^1_._^0 >

Figura 6 - Desconexão do usuário.

Software Smart 21 Revisão:^ - Módulo de Análise Gráfica Versão:^ <^1_._^0 >

Capítulo 4 – Descarga e Atualização de Dados

Neste capítulo serão descritos os grupos de dados presentes no Smart 21, além de como recuperá-los e mantê-los sincronizados com o servidor.

4.1 Grupos de Dados

Há 4 grupos básicos de dados no Smart 21:

1. Responsabilidades : as responsabilidades são as corporações que o usuário conectado possui acesso.
2. Hierarquia de Equipamentos : trata-se da localização de todos os equipamentos (incluindo seus pontos) de uma determinada corporação. Cada corporação possui a seguinte hierarquia: o Usuário  Corporações (são as responsabilidades do usuário conectado)  Companhias o Plantas  Área  Equipamento (ou conjunto no EngefazPro) o Componente (ou equipamento no EngefazPro)  Ponto
3. Leituras : Cada ponto pode ter múltiplas leituras e estas são agrupados por ano e mês. Cada leitura também apresenta 3 espectros (velocidade, aceleração e envelope) e 13 sintomas:  Ponto  Ano  Mês  Leitura (AAAA-MM-DD) i. Espectro de Velocidade (StandardVelocity) ii. Espectro de Aceleração (StandardgHF) iii. Espectro de Envelope (StandardESP) iv. ISO v. RSx vi. RSx vii. RSx viii. RSx ix. RSx x. RSx xi. Carpet xii. NSE xiii. IRDx xiv. IRDx xv. gHF xvi. Spectral RPM
4. Rolamentos : são as informações técnicas de rolamentos (fabricante, modelo, BPFO, BPFI, BSF e FTF). Veremos mais informações no Capítulo 5.

Software Smart 21 Revisão:^ - Módulo de Análise Gráfica Versão:^ <^1_._^0 >

No exemplo da Figuras 9 a 12, primeiro selecionamos um ponto de interesse ( Figura 9 ), ‘Motor Pto 1 LOA Horizontal NDE Hor’.

Figura 9 - Oferta para descarga das leituras para um ponto sem descarga prévia

Software Smart 21 Revisão:^ - Módulo de Análise Gráfica Versão:^ <^1_._^0 >

Após aceitar a oferta de descarga ( Figura 9 ), abrir-se-á a caixa de diálogo para Recuperação de leituras ( Figura 10 ). Note que no topo são apresentadas 2 datas. A da esquerda é o ponto de partida e a da direita o limite de busca. Pressione Recuperar ( Retrieve ) para iniciar a descarga.

Figura 10 - Intervalo de interesse das leituras

Durante a descarga o botão de Cancelamento (Cancel) ficará habilitado, permitindo ao usuário interromper o processo a qualquer momento que desejar. Apenas as leituras ainda não descarregadas serão descartadas.

Figura 11 - Processamento da descarga de leituras

A Figura 12 exibe o resultado da descarga de leituras. Note na árvore que sob o ponto selecionado (em azul) foi adicionado mais 4 níveis: agrupamento por ano, agrupamento por mês, leitura (representada pela data no formado ano-mês-dia) e finalmente espectros e sintomas.

Software Smart 21 Revisão:^ - Módulo de Análise Gráfica Versão:^ <^1_._^0 >

Figura 13 - Atualização das responsabilidades

Figura 14 - Atualização da Hierarquia de Equipamentos da corporação 'DSL Tests'

Software Smart 21 Revisão:^ - Módulo de Análise Gráfica Versão:^ <^1_._^0 >

Figura 15 - Atualização das leituras do ponto 'Motor Pto 1 LOA Horizontal NDE Hor'

É importante observar que cada função de atualização apenas atualiza o seu grupo de dados, ou seja, se o usuário solicitar a atualização da hierarquia de equipamentos da corporação ‘DSL Tests’ (exemplo da Figura 14 ) nenhuma leitura será atualizada. Apenas as informações de hierarquia serão atualizadas. Na prática isso indica que se na hierarquia, por exemplo, forem acrescentados novos ramos, estes passarão a ser exibidos, mas novas leituras do ponto ‘Motor Pto 1 LOA Horizontal NDE Hor’ que estejam presentes no servidor e não no cliente não serão descarregadas. Isto apenas ocorrerá quando o usuário solicitar uma atualiza das leituras do ponto ( Figura 15 ).

Software Smart 21 Revisão:^ - Módulo de Análise Gráfica Versão:^ <^1_._^0 >

No topo do formulário temo ícones de navegação dos fabricantes e manipulação dos dados. A Tabela 1 descreve o funcionamento dos ícones deste formulário.

Ícone Funcionalidade Exibe as informações do primeiro fabricante Exibe as informações do fabricante anterior ao corrente Exibe as informações do fabricante posterior ao corrente Exibe as informações do último fabricante Adiciona um novo fabricante Edita habilita a edição de forma condicional ao grupo do registro (Pré ou Pós-Cadastrado). Veja capítulo 5.2 para mais detalhes. Quando em modo de leitura funciona como botão de exclusão de Fabricante, quando em modo de edição permite cancelar a edição (desfazer o que foi feito). Assim como o botão de editar este botão também funciona de forma condicional ao grupo do registro (Pré ou Pós- Cadastrado). Veja capítulo 5.2 para mais detalhes. Salvar o registro incluso ou modificado. Sinc. Fabricantes Permite sincronizar os dados de todos os fabricantes Sinc. Rolamentos Permite sincronizar os dados de todos os rolamentos do fabricante corrente. Tabela 1 - Descrição dos ícones do formulário rolamentos

5.2 Diferenciando registros Pré e Pós-Cadastrados

No cadastro de rolamentos há 5 tipos de registros agrupados da seguinte forma:

 Fabricantes Pré-Cadastrados o Rolamentos Pré-Cadastrados o Rolamentos Pós-Cadastrados  Fabricantes Pós-Cadastrados o Rolamentos Pós-Cadastrados

Todos os registros Pré-Cadastrados implicam na impossibilidade do usuário modificar/excluir essas informações, por serem informações vindas com o aplicativo.

Todos os registros Pós-Cadastrados implicam na possibilidade de modificar/excluir essas informações, por serem informações providas pelos usuários.

A Figura 17 , exibe o exemplo de um fabricante Pré-Cadastrado, com Rolamentos Pré-Cadastrados e 1 rolamento Pós- Cadastrado. Note que o botão de exclusão está desabilitado (esmaecido).

O botão , quando em modo de leitura, apenas permite a exclusão de fabricantes (e consequentemente de seus rolamentos) quando o fabricante for Pós-Cadastrado.

O botão de edição estará sempre disponível, mas com as seguintes ressalvas:

1. só é possível modificar informações de fabricantes Pós-Cadatrados;
2. para todos os fabricantes é possível adicionar novos rolamentos (rolamentos Pós-Cadastrados);

Software Smart 21 Revisão:^ - Módulo de Análise Gráfica Versão:^ <^1_._^0 >

3. apenas para rolamentos pós-cadastrados é permitido a edição/exclusão dos registros;
4. para excluir um rolamento, basta selecionar o cabeçalho do registros (quadrado cinza ao lado esquerdo de cada registro) e pressionar ‘Delete’;
5. é possível diferenciar rapidamente fabricantes Pré-Cadastrados dos Pós-Cadastrados através do botão em modo de leitura, ou seja, se o formulário estiver em modo de leitura e o botão estiver esmaecido (cinza), significa que o registro do fabricante é Pré-Cadastrado, caso contrário será Pós-Cadastro. Já em modo de edição, se o campo Fabricante estiver editável trata-se de um fabricante Pós-Cadastrado, caso contrário será um fabricante Pré-Cadastrado;
6. é possível identificar registros de rolamentos editáveis através do campo Editável presente no lado esquerdo do grid;
7. Após qualquer modificação, seja no fabricante ou no rolamento deve-se pressionar o botão de salvar para persistir os dados.

5.3 Sincronizando Fabricantes

Ao pressionar o botão ‘Sinc. Fabricantes’ todos os registros são recuperados novamente, por isso utilize esta opção com moderação, pois poderá demorar dependendo do volume de dados presentes no servidor.

A Figura 4 , no capítulo 3, exemplifica o funcionamento desta função.

5.4 Sincronizando Rolamentos

Ao pressionar o botão ‘Sinc. Rolamentos’ todos os registros de rolamentos do fabricante selecionado serão recuperados novamente do servidor.

Software Smart 21 Revisão:^ - Módulo de Análise Gráfica Versão:^ <^1_._^0 >

A guia ‘Opções de Gráficos’ ( Figura 19 ) provê acesso as seguintes funcionalidades:

 Modificação da escala para o eixo X;  Modificação da escala para o eixo Y;  Visibilidade de Gráficos Auxiliares (BPFO, BPFI, BSF e FTF) e dos harmônicos;  Movimentação do Cursor (e ajuste fino);  Ajuste da rotação do componente;  Associação de Rolamento ao Ponto;

Observações:

1. Modificação das escalas para o eixo Y apenas estão disponíveis para espectros de envelope;
2. Os gráficos auxiliares só estarão disponíveis se, e apenas se:  o componente possuir uma rotação configurada;  o ponto possuir um rolamento vinculado;  o rolamento selecionado possuir valores BPFO, BPFI, BSF e FTF.

Figura 19 - Guia Opções de Gráfico e Harmônicos sobre o espectro

A Figura 19 , além de exibir a guia ‘Opções de Gráfico’, exemplifica também o cursor e harmônicos.

Para ativar o cursor basta clicar com botão esquerdo mouse em qualquer parte do gráfico. Automaticamente será selecionado o ponto mais próximo à esquerda do clique.

Na figura acima o cursor é representado pela cruz em vermelho. Os harmônicos são os traços verticais vermelhos ao longo do gráfico e após o cursor.

Software Smart 21 Revisão:^ - Módulo de Análise Gráfica Versão:^ <^1_._^0 >

Podemos movimentar o cursor ou através dos botões presentes na guia ‘Opções do Gráfico’, seção ‘Cursor’, ou simplesmente pressionando as teclas:

 ‘Home’ para movimentar o cursor para o 1º ponto;   para movimentar o cursor para o ponto anterior (esquerda);   para movimentar o cursor para o ponto posterior (direita);  ‘End’ para movimentar o cursor para o último ponto;

O canto inferior esquerdo do gráfico exibe a localização do cursor.

Se pressionarmos a shift enquanto deslocamos o cursor com as teclas supra citadas termos um ajuste fino do cursor segundo o valor indicado no campo Ajustar da seção ‘Cursor’. Para restaurar o valor original do cursor basta movimentar o cursor sem o ajuste fino.

É possível aplicar ZOOM utilizando o mouse. Para tal clique e segure com botão esquerdo em um determinado ponto do gráfico, arraste até outra posição e solte o botão do mouse. Automaticamente o gráfico dará um ZOOM na região selecionada.

6.1.1 Aplicação de ZOOM no gráfico A Figura 20 exemplifica a aplicação do ZOOM e a Figura 21 exemplifica o resultado final. Observe que o gráfico também se adéquo a escala a faixa selecionada.

Figura 20 - Aplicação de ZOOM
