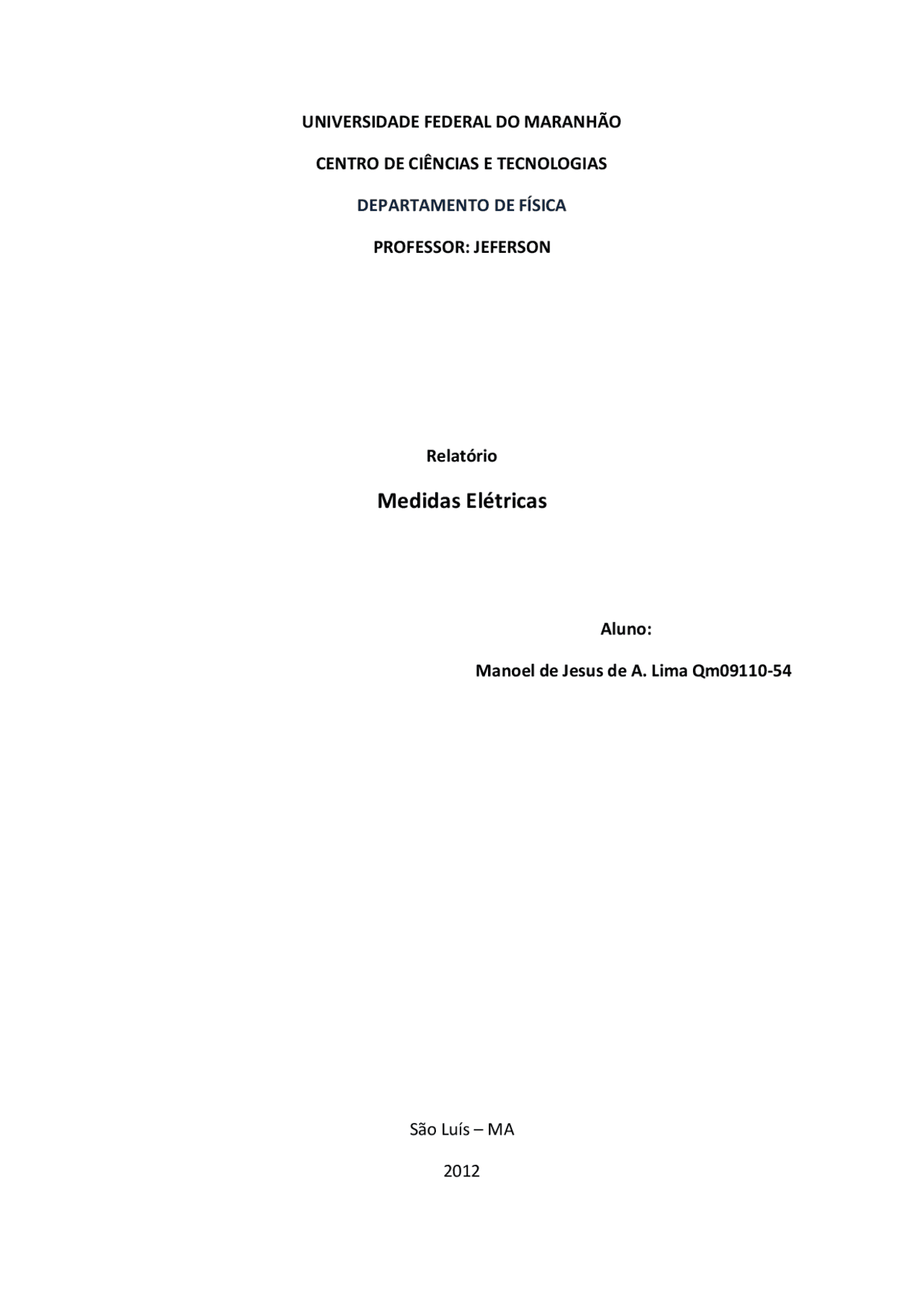

Relatório
Aluno: Manoel de Jesus de A. Lima Qm09110-
São Luís – MA 2012
1. Titulo: ............................................................................................................................... 3 2. Objetivo: ........................................................................................................................... 3 3. Introdução: ....................................................................................................................... 3 3.1 Voltímetros: é um aparelho que realiza medições de tensão elétrica em um circuito e exibe essas medições, geralmente, por meio de um ponteiro móvel ou um mostrador digital, de cristal líquido (LCD) por exemplo. A unidade apresentada geralmente é o volt. ................ 3 3.2 Amperímetro: é um instrumento utilizado para fazer a medida da intensidade no fluxo da corrente elétrica que passa através da sessão transversal de um condutor. A unidade usada é o Ampère. ................................................................................................................ 3 3.3 Ohmimetro: é um instrumento de medida elétrica que mede a resistência elétrica, ou seja, a oposição à passagem da corrente elétrica. ................................................................. 4 3.4 Multímetro: ou multiteste ( multimeter ou DMM - digital multi meter em inglês) é um aparelho destinado a medir e avaliar grandezas elétricas. Existem modelos com mostrador analógico (de ponteiro) e modelos com mostrador digital. .................................................... 4 5. Equipamentos: .................................................................................................................. 4 6. Procedimento experimental: ............................................................................................ 5 7. Resultado e discussão: ...................................................................................................... 6 8. Conclusão: ........................................................................................................................ 6 9. Referencias bibliográficas: ................................................................................................ 7
3.3 Ohmimetro: é um instrumento de medida elétrica que mede a resistência elétrica, ou seja, a oposição à passagem da corrente elétrica.
O modelo original de um ohmímetro provinha de uma pequena bateria que aplica uma tensão à resistência. É usado um galvanômetro para medir a corrente elétrica através da resistência. A escala do galvanômetro era marcada em ohms, porque a tensão fixa da bateria garantia que, conforme a resistência diminuísse, a corrente através do medidor aumentaria.
Um tipo de ohmímetro mais preciso possui um circuito eletrônico que fornece uma corrente constante I através da resistência, e outro circuito mede a tensão V (o V é usado pela física, mas os técnicos em eletrônica usam "E") sobre a resistência. De acordo com a seguinte equação, derivada da Lei de Ohm, o valor de resistência é dada por:
3.4 Multímetro: ou multiteste ( multimeter ou DMM - digital multi meter em inglês) é um aparelho destinado a medir e avaliar grandezas elétricas. Existem modelos com mostrador analógico (de ponteiro) e modelos com mostrador digital.
O modelo com mostrador digital funciona convertendo a corrente elétrica em sinais digitais através de circuitos denominados conversores analogo-digitais. Esses circuitos comparam a corrente a medir com uma corrente interna gerada em incrementos fixos que vão sendo contados digitalmente até que se igualem, quando o resultado então é mostrado em números ou transferidos para um computador pessoal. Várias escalas divisoras de tensão, corrente, resistência e outras são possíveis.
5. Equipamentos:
1 fonte de alimentação
1 miliamperímetro
1 lâmpada GE – 40
1 chave liga-desliga
6. Procedimento experimental: 1- Determine o valor da resistência de pelos menos cinco resistores, através do código de cores (em anexo), fazendo uma tabela com os dados obtidos:
2 - com auxilio do multímetro meça a resistência de cada um dos resistores 9lido acima). Compare com aos valores obtidos no item 1. Os valores encontrados através do codifo de cores e os valores medidos com o ohmímetro (multímetro) estão dentro do intervalo de tolerância do resistor?
3- montou-se o circuito da figura abaixo:
4- meça os valores da corrente e da voltagem no resistor com multímetro; 5- faça o item 4 suando várias escalas.
9. Referencias bibliográficas:
HALLIDAY, David, RESNICK, Robert. Fundamentos de Física, 3.ed, Rio de Janeiro: Livros Técnicos e Científicos Editôra S.A, 1993. v.3, p. 124 - 125.
