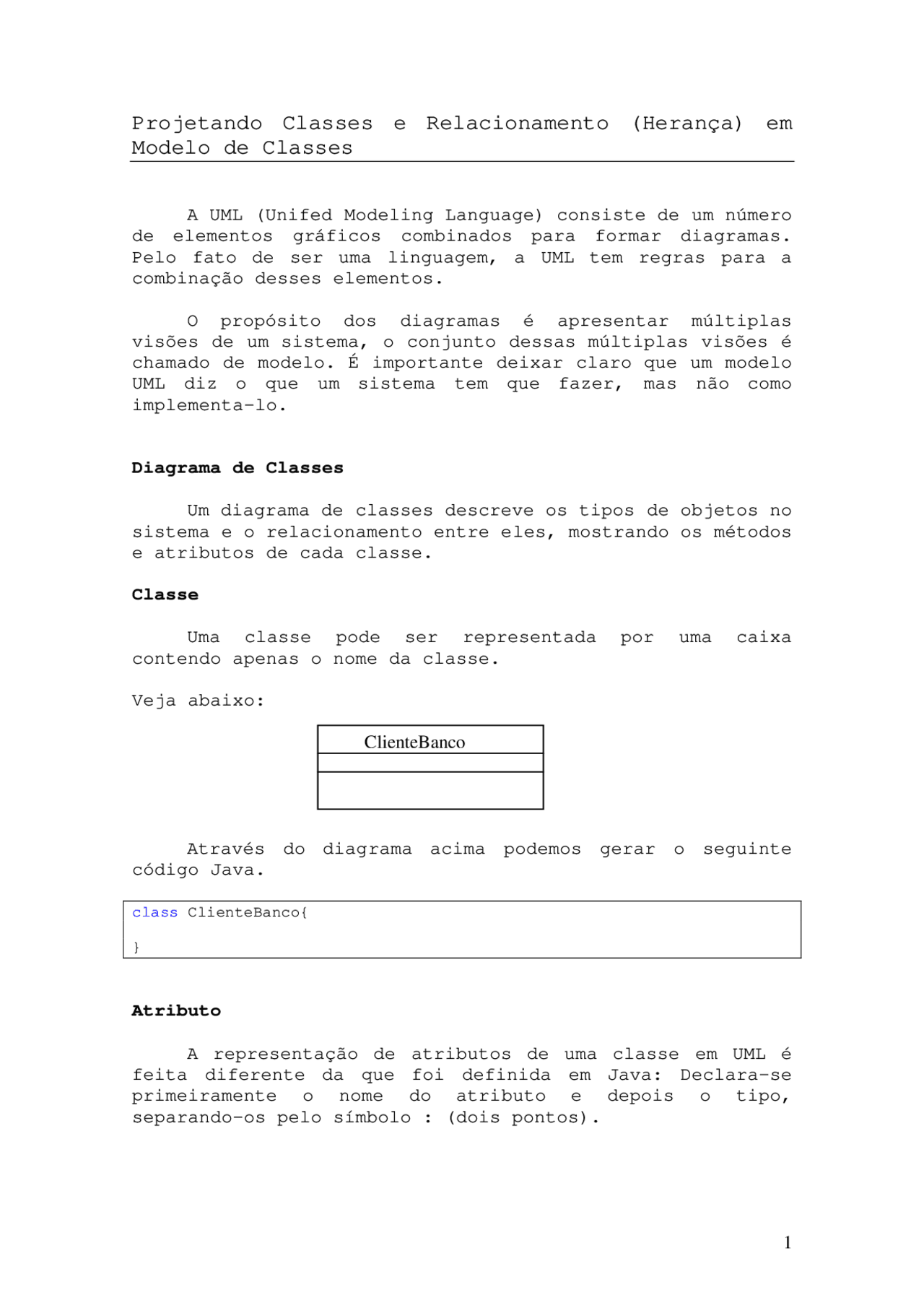

Projetando Classes e Relacionamento (Herança) em
Modelo de Classes
A UML (Unifed Modeling Language) consiste de um número
de elementos gráficos combinados para formar diagramas.
Pelo fato de ser uma linguagem, a UML tem regras para a
combinação desses elementos.
O propósito dos diagramas é apresentar múltiplas
visões de um sistema, o conjunto dessas múltiplas visões é
chamado de modelo. É importante deixar claro que um modelo
UML diz o que um sistema tem que fazer, mas não como
implementa-lo.
Diagrama de Classes
Um diagrama de classes descreve os tipos de objetos no
sistema e o relacionamento entre eles, mostrando os métodos
e atributos de cada classe.
Classe
Uma classe pode ser representada por uma caixa
contendo apenas o nome da classe.
Veja abaixo:
Através do diagrama acima podemos gerar o seguinte
código Java.
class ClienteBanco{
}
Atributo
A representação de atributos de uma classe em UML é
feita diferente da que foi definida em Java: Declara-se
primeiramente o nome do atributo e depois o tipo,
separando-os pelo símbolo : (dois pontos).
ClienteBanco
Veja abaixo:
Através do diagrama acima podemos gerar o seguinte
código Java.
class ClienteBanco{ public String nome; String CPF; protected int idade; private double saldoConta; }
A tabela abaixo ilustra a representação UML dos
modificadores de acesso de visibilidade.
Representação UML Código Java
+ public
# protected
~ default
OBS: Modificador default (friendly ou package): Quando não
colocamos nenhum modificador de acesso sinalizamos
implicitamente o modificador default.
Os elementos demarcados por este modificador podem ser
acessados por métodos ou construtores de classes definidas
no mesmo pacote.
Método
A representação de métodos de uma classe em UML é
feita de forma diferente da que foi definida em Java:
Declara-se primeiramente o nome do método, e depois o tipo
do valor de retorno do método.
A declaração dos parâmetros do método deve ser feita
semelhantemente àquela definida para os atributos:
Primeiramente declara-se o nome, em seguida o tipo e ambos
separados pelo símbolo : (dois pontos).
ClienteBanco
+ nome: String
~ CPF: String
# idade: int
Através do diagrama acima podemos gerar os seguintes
códigos Java.
Pessoa.java
class Pessoa{ }
Cliente.java
class Cliente extends Pessoa{ }
Funcionário.java
class Funcionario extends Pessoa{ }
Representação do modificador static em UML
Atributos e métodos estáticos são representados, em
UML, utilizando palavras sublinhadas. Veja o exemplo
abaixo:
Pessoa
Cliente Funcionário
Pessoa
# sexo: int
+ MASCULINO: int = 1
+ FEMININO: int = 2
~ Pessoa(nome: String, sexo: int)
+ getNome(): String
+ setNome(nome: String): void
+ getSexo(): int
+ setSexo(sexo: int): void
+ main(args: String[]): void
Através do diagrama UML da página anterior podemos
gerar o seguinte código Java.
class Pessoa{ private String nome; protected int sexo; public static int MASCULINO = 1; public static int FEMININO = 2;
Pessoa (String nome, int sexo){ this.nome = nome; this.sexo = sexo; }
public String getNome(){ return nome; }
public void setNome(String nome){ this.nome = nome; }
public int getSexo(){ return sexo; }
public void setSexo(int sexo){ this.sexo = sexo; }
public static void main (String args[]){ } }
return nome; }
public void setNome(String nome) { this .nome = nome; } }
2) A partir da classe Java abaixo, gere o diagrama de
classe UML correspondente.
public class Pessoa { private String nome; protected String rg; private String cpf; byte idade; String endereco; String foneResidencial; String foneComercial; String celular; protected String nomePai; protected String nomeMae; private String nomeConjuge; private boolean casado; private char sexo;
public static char MASCULINO = 'M'; public static char FEMININO = 'F';
public Pessoa (String nome, String cpf, String rg, byte idade){ this .nome = nome; this .cpf = cpf; this .rg = rg; this .idade = idade; }
public boolean isCasado() { return casado; }
public void setCasado( boolean casado) { this .casado = casado; }
public String getCelular() { return celular; }
public void setCelular(String celular) { this .celular = celular; }
public String getCpf() { return cpf; }
public void setCpf(String cpf) { this .cpf = cpf; }
public String getEndereco() { return endereco; }
public void setEndereco(String endereco) { this .endereco = endereco; }
public String getFoneComercial() { return foneComercial; }
public void setFoneComercial(String foneComercial) { this .foneComercial = foneComercial; }
public String getFoneResidencial() { return foneResidencial; }
public void setFoneResidencial(String foneResidencial) { this .foneResidencial = foneResidencial; }
public byte getIdade() { return idade; }
public void setIdade( byte idade) { this .idade = idade; }
public String getNome() { return nome; }
public void setNome(String nome) { this .nome = nome; }
public String getNomeConjuge() { return nomeConjuge; }
public void setNomeConjuge(String nomeConjuge) { this .nomeConjuge = nomeConjuge; }
public String getNomeMae() { return nomeMae; }
public void setNomeMae(String nomeMae) { this .nomeMae = nomeMae; }
public String getNomePai() {
3) Implemente as classes Java referentes ao diagrama
de classes UML abaixo.
Durante a implementação, siga as regras abaixo para
cada classe:
Trapézio : Todos os métodos setters devem verificar
se o valor do parâmetro é positivo e em caso
afirmativo deve-se fazer a atribuição.
O método calcularArea deve calcular a área
do trapézio e armazenar este valor no atributo área
da superClasse.
Fórmula para cálculo da área do trapézio:
baseMaior baseMenor * altura
A
Triângulo : Todos os métodos setters devem verificar
se o valor do parâmetro é positivo e em caso
afirmativo deve-se fazer a atribuição.
O método calcularArea deve calcular a
área do triângulo e armazenar este valor no
atributo área da superClasse.
Fórmula para calcular a área do triângulo:
base * altura
A =
- Pessoa (nome: String, cpf: String, rg: String, idade: byte)
- isCasado (): boolean
- setCasado (casado: boolean): void
- getCelular (): String
- setCelular (celular: String): void
- getCpf (): String
- setCpf (cpf: String): void
- getEndereco (): String
- setEndereco (endereco: String): void
- getFoneComercial (): String
- setFoneComercial (foneComercial: String): void
- getFoneResidencial (): String
- setFoneResidencial (foneResidencial: String): void
- getIdade (): byte
- setIdade (idade: byte): void
- getNome (): String
- setNome (nome: String): void
- getNomeConjuge (): String
- setNomeConjuge (nomeConjuge: String): void
- getNomeMae (): String
- setNomeMae(nomeMae: String): void
- getNomePai (): String
- setNomePai (nomePai: String): void
- getRg (): String
- setRg (rg: String): void
- getSexo (): char
- setSexo (sexo: char): void
- isMaiorIdade (): boolean
Triângulo Eqüilátero : O método calcularArea deve
imprimir a seguinte mensagem: "Calculando a área de
um triângulo equilátero" e em seguida chamar o
método calcularArea da super classe.
Por último imprima a seguinte
mensagem: "A área do triângulo eqüilátero é:" e
informe o valor calculado para a área.
Triângulo Retângulo : O método calcularArea deve
imprimir a seguinte mensagem: "Calculando a área de
um triângulo retângulo", e em seguida chame o
método calcularArea da super classe.
Por último imprima a seguinte
mensagem: "A área do triangulo retângulo é:" e
informe o valor calculado para a área.
FiguraGeometrica
área: double
Trapezio
- baseMaior: double
- baseMenor: double
- altura: double
- Trapezio (baseMaior: double, baseMenor: double, altura: double)
- getBaseMaior(): double
- setBaseMaior(baseMaior: double): void
- getBaseMenor(): double
- setBaseMenor(baseMenor: double): void
- getAltura(): double
- setAltura(altura: double) :void
- calcularArea(): void
Triangulo
- base: double
- altura: double
- Triangulo (base: double, altura: double)
- getBase(): double
- setBase(base: double): void
- getAltura(): double
- setAltura(altura: double) :void
- calcularArea(): void
TrianguloEquilatero
- TrianguloEquilatero (base: double, altura: double)
- calcularArea(): void
TrianguloRetangulo
- TrianguloRetangulo (base: double, altura: double)
- calcularArea(): void
public class Triangulo extends FiguraGeometrica { private double base; private double altura;
public Triangulo ( double altura, double base){ this .altura = altura; this .base = base; }
public double getAltura() { return altura; }
public void setAltura( double altura) { if (altura > 0) this .altura = altura; }
public double getBase() { return base; }
public void setBase( double base) { if (base > 0) this .base = base; }
public void calcularArea(){ double areaTriangulo;
areaTriangulo = (base*altura)/2; super .area = areaTriangulo; } }
public class TrianguloEquilatero extends Triangulo {
public TrianguloEquilatero( double base, double altura){ super (base, altura); }
public void calcularArea(){ System. out .println("Calculando a area de um triangulo equilatero"); super .calcularArea(); System. out .println("A area do triangulo equilatero é: " + super .area); } }
public class TrianguloRetangulo extends Triangulo {
public TrianguloRetangulo( double base, double altura){ super (base, altura); }
public void calcularArea(){ System. out .println("Calculando a area de um triangulo retangulo"); super .calcularArea(); System. out .println("A area do triangulo retangulo é: " + super .area); } }
A classe abaixo foi criada apenas para testar, logo
não faz parte de exercício. Esta classe é interessante para
mostrar aos alunos durante a aula.
public class Teste {
public static void main(String[] args) { TrianguloEquilatero te = new TrianguloEquilatero(10,12); TrianguloRetangulo tr = new TrianguloRetangulo(25,16);
te.calcularArea(); tr.calcularArea(); }
}
4) A partir das classes Java abaixo, gere o diagrama
de classe UML correspondente.
public class No1 { private String nome; protected int num1;
public String getNome() { return nome; } public void setNome(String nome) { this .nome = nome; } public int getNum1() { return num1; } public void setNum1( int num1) { this .num1 = num1; } }
public class No5 extends No2 { protected String nome; protected int num5; public String getNome() { return nome; } public void setNome(String nome) { this .nome = nome; } public int getNum5() { return num5; } public void setNum5( int num5) { this .num5 = num5; } }
public class No6 extends No2 { public String nome; public int num6;
public String getNome() { return nome; } public void setNome(String nome) { this .nome = nome; } public int getNum6() { return num6; } public void setNum6( int num6) { this .num6 = num6; } }
public class No7 extends No3 { private String nome; private int num7; public String getNome() { return nome; } public void setNome(String nome) { this .nome = nome; } public int getNum7() { return num7; } public void setNum7( int num7) { this .num7 = num7; } }
R:
No
num1: int
- getNome(): String
- setNome(nome: String): void +getNum1(): int +setNum1(num1: int): void
No
num2: int
- getNome(): String
- setNome(nome: String): void +getNum2(): int +setNum2(num2: int): void
No ~ nome: String
- getNome(): String
- setNome(nome: String): void +getNum3(): int +setNum3(num3: int): void
No
- getNome(): String
- setNome(nome: String): void +getNum4(): int +setNum4(num4: int): void
No
nome: String
num5: int
- getNome(): String
- setNome(nome: String): void +getNum5(): int +setNum5(num5: int): void
No
No
- getNome(): String
- setNome(nome: String): void +getNum7(): int +setNum7(num7: int): void
public String getFabricante() { return fabricante; }
public void setFabricante(String fabricante) { this .fabricante = fabricante; }
public int getCodigoBarras() { return codigoBarras; }
public void setCodigoBarras( int codigoBarras) { this .codigoBarras = codigoBarras; }
public boolean isTilibra(){ if (fabricante.equals("Tilibra")) return true ; else return false ; } }
6) Dado o diagrama de classes UML abaixo, liste todos
os métodos que são exemplos de sobrescrita e
sobrecarga. Justifique sua resposta.
Implemente todas as classes Java presentes neste
diagrama.
Imovel
- end: String
- cidade: String
- Imovel ()
- Imovel (end: String)
- setCidade (cidade: String): void
- getCidade (): String
- imprimirDadosImovel(): void
- toString(): String
Casa
- tamQuintal: int
- contaAgua: double
- Casa ()
- setTamQuintal (tamQuintal: String): void
- setTamQuintal (tamQuintal: int): void
- getTamQuintal (): int
- getContaAgua (): double
- setContaAgua (contaAgua: double): void
- imprimirDadosImovel(): void
Apartamento
+Apartamento ()
- setCondominio (condomino: String): void
- setCondominio (condominio: double): void
- imprimirDadosImovel(): void
Resposta
Na classe Imóvel o método construtor é um exemplo de
sobrecarga, pois temos duas versões do mesmo.
Ainda na classe Imóvel o método toString() é um
exemplo de sobrescrita porque o mesmo está implementado na
classe Object. Devemos lembrar que a classe Imóvel é filha
da classe Ojbect.
Na classe Apartamento o método setCondomínio é um
exemplo de sobrecarga, pois temos duas versões do mesmo.
Ainda na classe Apartamento o método
imprimirDadosImovel é um exemplo de sobrescrita, pois o
mesmo está sobrescrevendo o método da super classe
(Imóvel).
Na classe Casa o método setTamQuintal é um exemplo de
sobrecarga, pois temos duas versões do mesmo.
Ainda na classe Casa o método imprimirDadosImovel é um
exemplo de sobrescrita, pois o mesmo está sobrescrevendo o
método da super classe (Imóvel).
