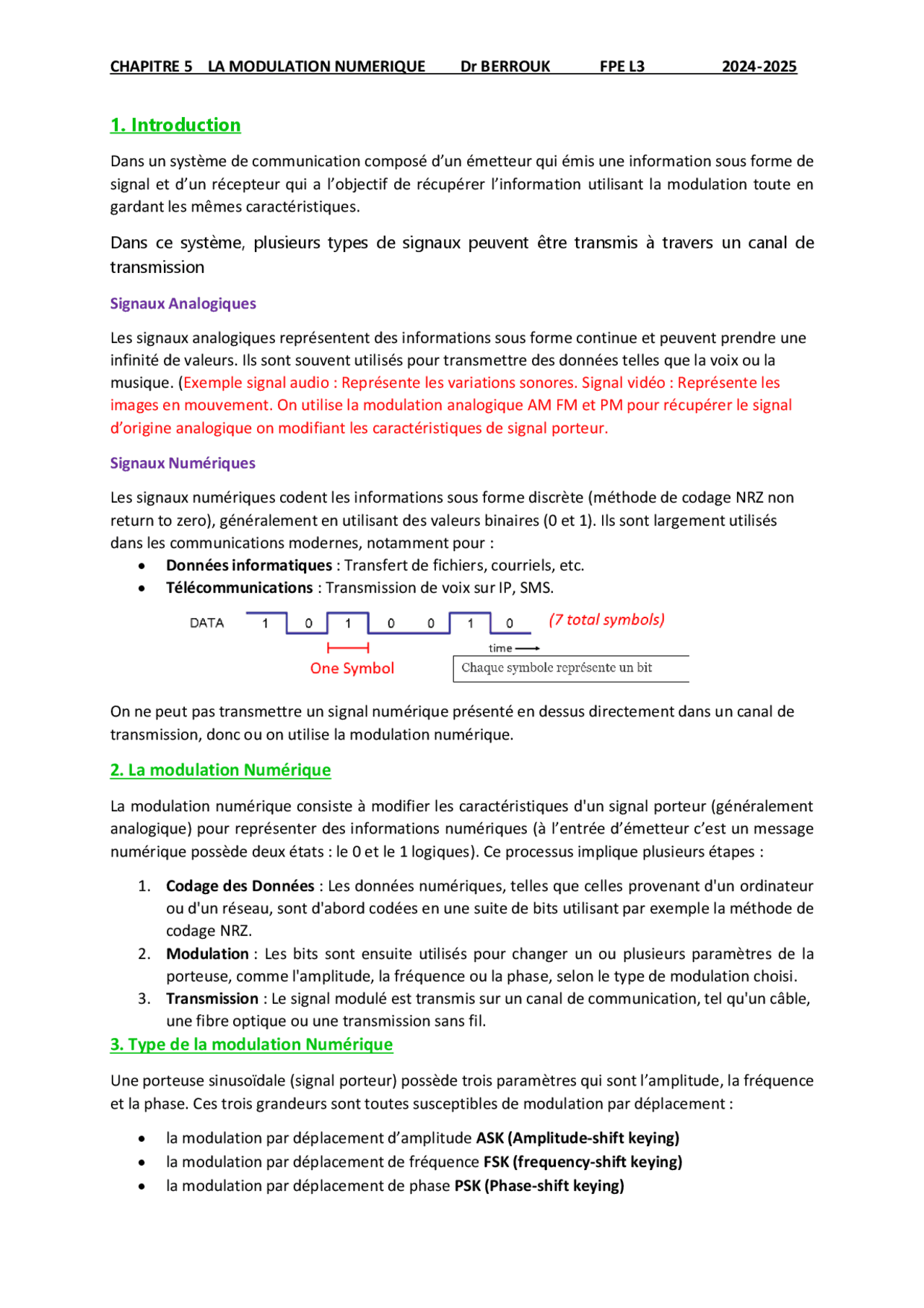

CHAPITRE 5 LA MODULATION NUMERIQUE Dr BERROUK FPE L3 2024-2025
1. Introduction
Dans un système de communication composé d’un émetteur qui émis une information sous forme de
signal et d’un récepteur qui a l’objectif de récupérer l’information utilisant la modulation toute en
gardant les mêmes caractéristiques.
Dans ce système, plusieurs types de signaux peuvent être transmis à travers un canal de
transmission
Signaux Analogiques
Les signaux analogiques représentent des informations sous forme continue et peuvent prendre une
infinité de valeurs. Ils sont souvent utilisés pour transmettre des données telles que la voix ou la
musique. (Exemple signal audio : Représente les variations sonores. Signal vidéo : Représente les
images en mouvement. On utilise la modulation analogique AM FM et PM pour récupérer le signal
d’origine analogique on modifiant les caractéristiques de signal porteur.
Signaux Numériques
Les signaux numériques codent les informations sous forme discrète (méthode de codage NRZ non
return to zero), généralement en utilisant des valeurs binaires (0 et 1). Ils sont largement utilisés
dans les communications modernes, notamment pour :
Données informatiques : Transfert de fichiers, courriels, etc.
Télécommunications : Transmission de voix sur IP, SMS.
On ne peut pas transmettre un signal numérique présenté en dessus directement dans un canal de
transmission, donc ou on utilise la modulation numérique.
2. La modulation Numérique
La modulation numérique consiste à modifier les caractéristiques d'un signal porteur (généralement
analogique) pour représenter des informations numériques (à l’entrée d’émetteur c’est un message
numérique possède deux états : le 0 et le 1 logiques). Ce processus implique plusieurs étapes :
1. Codage des Données : Les données numériques, telles que celles provenant d'un ordinateur
ou d'un réseau, sont d'abord codées en une suite de bits utilisant par exemple la méthode de
codage NRZ.
2. Modulation : Les bits sont ensuite utilisés pour changer un ou plusieurs paramètres de la
porteuse, comme l'amplitude, la fréquence ou la phase, selon le type de modulation choisi.
3. Transmission : Le signal modulé est transmis sur un canal de communication, tel qu'un câble,
une fibre optique ou une transmission sans fil.
3. Type de la modulation Numérique
Une porteuse sinusoïdale (signal porteur) possède trois paramètres qui sont l’amplitude, la fréquence
et la phase. Ces trois grandeurs sont toutes susceptibles de modulation par déplacement :
la modulation par déplacement d’amplitude ASK (Amplitude-shift keying)
la modulation par déplacement de fréquence FSK (frequency-shift keying)
la modulation par déplacement de phase PSK (Phase-shift keying)
