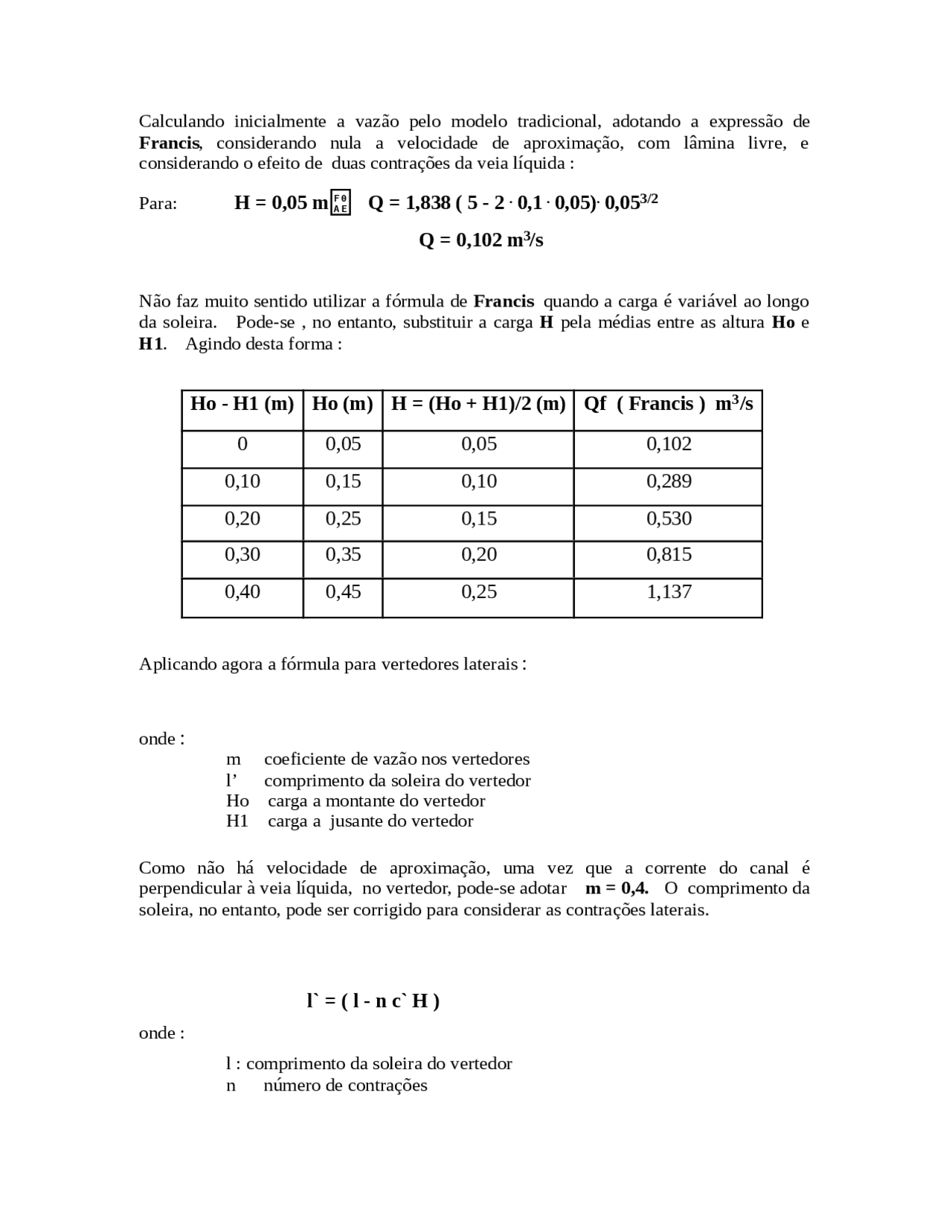

Calculando inicialmente a vazão pelo modelo tradicional, adotando a expressão de
Francis, considerando nula a velocidade de aproximação, com lâmina livre, e
considerando o efeito de duas contrações da veia líquida :
Para: H = 0,05 m F0
A E Q = 1,838 ( 5 - 2 . 0,1 . 0,05). 0,053/2
Q = 0,102 m3/s
Não faz muito sentido utilizar a fórmula de Francis quando a carga é variável ao longo
da soleira. Pode-se , no entanto, substituir a carga H pela médias entre as altura Ho e
H1. Agindo desta forma :
Ho - H1 (m) Ho (m) H = (Ho + H1)/2 (m) Qf ( Francis ) m3/s
0 0,05 0,05 0,102
0,10 0,15 0,10 0,289
0,20 0,25 0,15 0,530
0,30 0,35 0,20 0,815
0,40 0,45 0,25 1,137
Aplicando agora a fórmula para vertedores laterais :
onde :m coeficiente de vazão nos vertedores
l’ comprimento da soleira do vertedor
Ho carga a montante do vertedor
H1 carga a jusante do vertedor
Como não há velocidade de aproximação, uma vez que a corrente do canal é
perpendicular à veia líquida, no vertedor, pode-se adotar m = 0,4. O comprimento da
soleira, no entanto, pode ser corrigido para considerar as contrações laterais.
l` = ( l - n c` H )
onde :
l : comprimento da soleira do vertedor
n número de contrações
