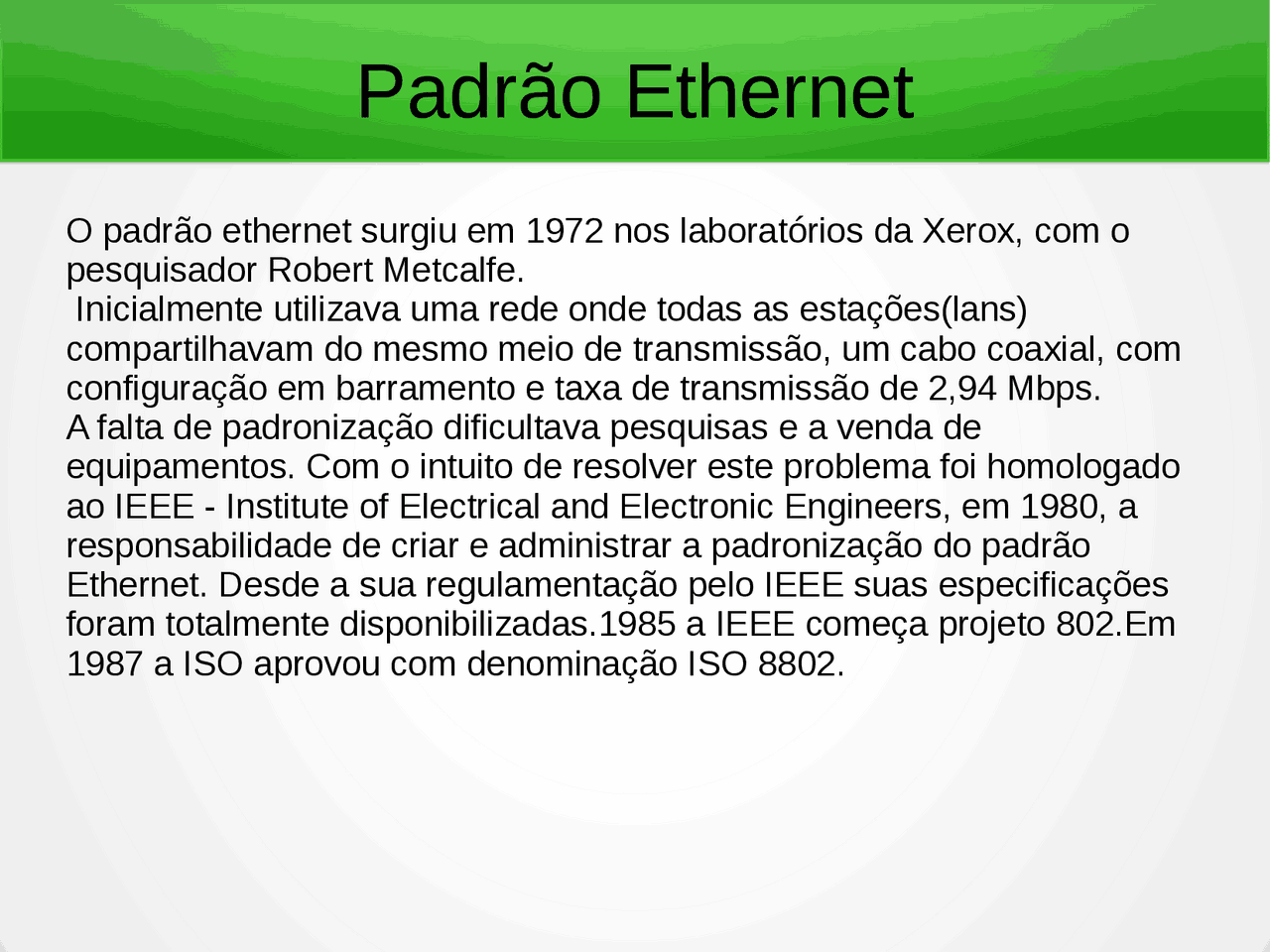

O padrão ethernet surgiu em 1972 nos laboratórios da Xerox, com o pesquisador Robert Metcalfe. Inicialmente utilizava uma rede onde todas as estações(lans) compartilhavam do mesmo meio de transmissão, um cabo coaxial, com configuração em barramento e taxa de transmissão de 2,94 Mbps. A falta de padronização dificultava pesquisas e a venda de equipamentos. Com o intuito de resolver este problema foi homologado ao IEEE - Institute of Electrical and Electronic Engineers, em 1980, a responsabilidade de criar e administrar a padronização do padrão Ethernet. Desde a sua regulamentação pelo IEEE suas especificações foram totalmente disponibilizadas.1985 a IEEE começa projeto 802.Em 1987 a ISO aprovou com denominação ISO 8802.
O padrão Ethernet, basicamente, consiste de três elementos: o meio físico, as regras de controle de acesso ao meio e o quadro ethernet. O padrão define como os dados serão transmitidos através dos cabos da rede. Sua função é agrupar os dados entregues pelos protocolos de alto nível (TCP/IP, por exemplo) e inseri-los dentro dos quadros (frames)serão enviados através da rede.
Controle do Link Lógico (LLC, IEEE 802.2):
Inclui informações do protocolo de
alto nível que entregou o pacote de dados a
ser transmitido. Com isso, a máquina
receptora tem como saber para qual protocolo
de alto nível ela deve entregar os
dados de um quadro que ela acabou de
receber.
Controle do Link Lógico (LLC, IEEE 802.2):O
cabeçalho contém um campo de controle que é
usado para controle de fluxo e de erros.Dois
campos da camada superior de destino e
origem.Ele pode ser definido como um frame
da subcamada MAC.
A subcamada de Controle de Acesso ao Meio (MAC) controla a transmissão, a recepção e atua diretamente com o meio físico; consequentemente cada tipo de meio físico requer características diferentes da camada
Controle de Acesso ao Meio (MAC, IEEE
Monta o quadro de dados a ser transmitido
pela camada física, incluindo cabeçalhos
próprios dessa camada aos dados recebidos
da camada de Controle do Link Lógico.
A subcamada de Controle de Acesso ao Meio (MAC) controla a transmissão, a recepção e atua diretamente com o meio físico; consequentemente cada tipo de meio físico requer características diferentes da camada MAC. As características da camada de MAC são: Modo de transmissão half-duplex, evoluindo para full-duplex; Encapsulamento dos dados das camadas superiores; Desencapsulamento dos dados paras as camadas superiores; Transmissão dos quadros; Recepção dos quadros.
Preâmbulo: O primeiro campo de um frame 7 bytes(56 bits)composto de 0s e 1s alternados que alertam o receptor a chegada do frame e sicroniza o clock.Adicionado a camada fisica. SFD: Seg. campo de 1 byte anuncia o inicio do frame.É delimitador.Alerta a estação que é a ultima oportunidade de sincronismo.Dois bits de alerta 11 do próximo campo. Endereço destino: Campo 6 bytes que contém endereço da estação(s)destino Endereço Origem: Campo de 6 bytes que contém o endereço do emissor. Tipo ou Comprimento: 2 bytes,indica o tamanho do campo de dados. Dados: Minimo 46 bytes e maximo 1500 bytes.Ele transporta os dados encapsulados das camadas superiores. CRC: Possui 4 bytes.Contem informações para detcção de erros.
Comprimento de frame com restrições.
64 bytes e maximo 1500 bytes.
Razoes históricas
Preço das memórias(ajudava reduzir tamanho da
area de bufferes),em segundo lugar a delimitação
impede que uma estação monopolize o meio
compartilhado.
O adaptador de rede já vem pré configurado de
fabrica(6 bytes)escritos em notação hexadecimal.
06:01:02:01:2C:4B
12 digitos hexadecimais=48 bits
Endereços transmitidos pela linha são diferentes da
escrita hexadecimal.47:20:1B:2E:08:EE
Transmisão da esquerda para direita byte a byte
começando pelo bit menos significativo.
0100 0111 0010 0000 0001 0111 0010 1110 0000 1000 1110 1110 1110 0010 0000 0100 1101 1000 0111 0100 0001 0000 0111 0111 Método de acesso é feito por CSMA/CD através de SLOT TIME (tempo de ida e volta mais tempo necessario para transmitir=512 bits)definido em bits.
Camada física-implementação
Caracteristicas 10base5 10base2 10base-t 10base-f Midia Cabo coaxial grosso Cabo coaxial fino 2 utp 2 fibras Comprimento maximo 500 m 185 m 100 m 2000 m Codificação de linha Manchester Manchester Manchester Manchester
Evolução do padrão Ethernet com Brídges (ou ponte' é o termo utilizado em informática para designar um dispositivo que liga duas ou mais redes informáticas que usam protocolos distintos ou iguais).Aumenta a largura de banda e separam dominios de colisão.
