bg1

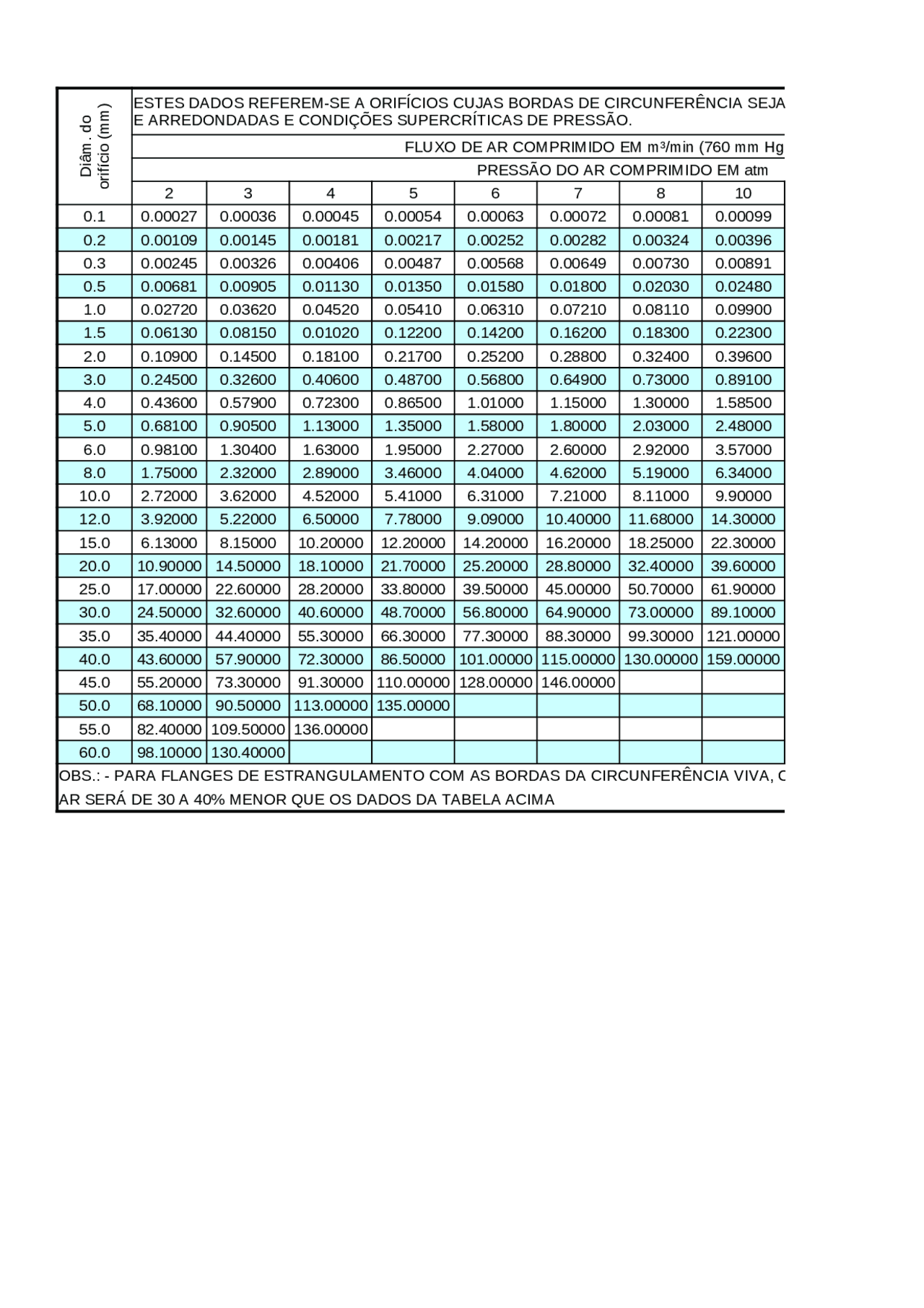

FLUXO DE AR COMPRIMIDO EM m³/min (760 mm Hg - 15 ºC)
PRESSÃO DO AR COMPRIMIDO EM atm
2 3 4 5 6 7 8 10
0.1 0.00027 0.00036 0.00045 0.00054 0.00063 0.00072 0.00081 0.00099
0.2 0.00109 0.00145 0.00181 0.00217 0.00252 0.00282 0.00324 0.00396
0.3 0.00245 0.00326 0.00406 0.00487 0.00568 0.00649 0.00730 0.00891
0.5 0.00681 0.00905 0.01130 0.01350 0.01580 0.01800 0.02030 0.02480
1.0 0.02720 0.03620 0.04520 0.05410 0.06310 0.07210 0.08110 0.09900
1.5 0.06130 0.08150 0.01020 0.12200 0.14200 0.16200 0.18300 0.22300
2.0 0.10900 0.14500 0.18100 0.21700 0.25200 0.28800 0.32400 0.39600
3.0 0.24500 0.32600 0.40600 0.48700 0.56800 0.64900 0.73000 0.89100
4.0 0.43600 0.57900 0.72300 0.86500 1.01000 1.15000 1.30000 1.58500
5.0 0.68100 0.90500 1.13000 1.35000 1.58000 1.80000 2.03000 2.48000
6.0 0.98100 1.30400 1.63000 1.95000 2.27000 2.60000 2.92000 3.57000
8.0 1.75000 2.32000 2.89000 3.46000 4.04000 4.62000 5.19000 6.34000
10.0 2.72000 3.62000 4.52000 5.41000 6.31000 7.21000 8.11000 9.90000
12.0 3.92000 5.22000 6.50000 7.78000 9.09000 10.40000 11.68000 14.30000
15.0 6.13000 8.15000 10.20000 12.20000 14.20000 16.20000 18.25000 22.30000
20.0 10.90000 14.50000 18.10000 21.70000 25.20000 28.80000 32.40000 39.60000
25.0 17.00000 22.60000 28.20000 33.80000 39.50000 45.00000 50.70000 61.90000
30.0 24.50000 32.60000 40.60000 48.70000 56.80000 64.90000 73.00000 89.10000
35.0 35.40000 44.40000 55.30000 66.30000 77.30000 88.30000 99.30000 121.00000
40.0 43.60000 57.90000 72.30000 86.50000 101.00000 115.00000 130.00000 159.00000
45.0 55.20000 73.30000 91.30000 110.00000 128.00000 146.00000
50.0 68.10000 90.50000 113.00000 135.00000
55.0 82.40000 109.50000 136.00000
60.0 98.10000 130.40000
OBS.: - PARA FLANGES DE ESTRANGULAMENTO COM AS BORDAS DA CIRCUNFERÊNCIA VIVA, O FLUXO DE
AR SERÁ DE 30 A 40% MENOR QUE OS DADOS DA TABELA ACIMA
Diâm. do
orifício (mm)
ESTES DADOS REFEREM-SE A ORIFÍCIOS CUJAS BORDAS DE CIRCUNFERÊNCIA SEJAM BEM LISAS
E ARREDONDADAS E CONDIÇÕES SUPERCRÍTICAS DE PRESSÃO.
pf2

Pré-visualização parcial do texto

Baixe Planilha Consumo de Ar Comprimido e outras Manuais, Projetos, Pesquisas em PDF para Engenharia Mecânica, somente na Docsity!

FLUXO DE AR COMPRIMIDO EM m³/min (760 mm Hg - 15 ºC) PRESSÃO DO AR COMPRIMIDO EM atm 2 3 4 5 6 7 8 10 0.1 0.00027 0.00036 0.00045 0.00054 0.00063 0.00072 0.00081 0. 0.2 0.00109 0.00145 0.00181 0.00217 0.00252 0.00282 0.00324 0. 0.3 0.00245 0.00326 0.00406 0.00487 0.00568 0.00649 0.00730 0. 0.5 0.00681 0.00905 0.01130 0.01350 0.01580 0.01800 0.02030 0. 1.0 0.02720 0.03620 0.04520 0.05410 0.06310 0.07210 0.08110 0. 1.5 0.06130 0.08150 0.01020 0.12200 0.14200 0.16200 0.18300 0. 2.0 0.10900 0.14500 0.18100 0.21700 0.25200 0.28800 0.32400 0. 3.0 0.24500 0.32600 0.40600 0.48700 0.56800 0.64900 0.73000 0. 4.0 0.43600 0.57900 0.72300 0.86500 1.01000 1.15000 1.30000 1. 5.0 0.68100 0.90500 1.13000 1.35000 1.58000 1.80000 2.03000 2. 6.0 0.98100 1.30400 1.63000 1.95000 2.27000 2.60000 2.92000 3. 8.0 1.75000 2.32000 2.89000 3.46000 4.04000 4.62000 5.19000 6. 10.0 2.72000 3.62000 4.52000 5.41000 6.31000 7.21000 8.11000 9. 12.0 3.92000 5.22000 6.50000 7.78000 9.09000 10.40000 11.68000 14. 15.0 6.13000 8.15000 10.20000 12.20000 14.20000 16.20000 18.25000 22. 20.0 10.90000 14.50000 18.10000 21.70000 25.20000 28.80000 32.40000 39. 25.0 17.00000 22.60000 28.20000 33.80000 39.50000 45.00000 50.70000 61. 30.0 24.50000 32.60000 40.60000 48.70000 56.80000 64.90000 73.00000 89. 35.0 35.40000 44.40000 55.30000 66.30000 77.30000 88.30000 99.30000 121. 40.0 43.60000 57.90000 72.30000 86.50000 101.00000 115.00000 130.00000 159. 45.0 55.20000 73.30000 91.30000 110.00000 128.00000 146. 50.0 68.10000 90.50000 113.00000 135. 55.0 82.40000 109.50000 136. 60.0 98.10000 130. OBS.: - PARA FLANGES DE ESTRANGULAMENTO COM AS BORDAS DA CIRCUNFERÊNCIA VIVA, O FLUXO DE AR SERÁ DE 30 A 40% MENOR QUE OS DADOS DA TABELA ACIMA Diâm. do orifício (mm)

ESTES DADOS REFEREM-SE A ORIFÍCIOS CUJAS BORDAS DE CIRCUNFERÊNCIA SEJAM BEM LISAS

E ARREDONDADAS E CONDIÇÕES SUPERCRÍTICAS DE PRESSÃO.

TABELA DE FLUXO DE AR COMPRIMIDO ATRAVÉS DE ORIFÍCIOS

0 mm Hg - 15 ºC) M atm A VIVA, O FLUXO DE

 - 0.00117 0.00144 0.00188 0. - 0.00468 0.00575 0.00755 0. - 0.01050 0.01300 0.01700 0. - 0.02920 0.03600 0.04720 0. - 0.11700 0.14400 0.18800 0. - 0.26300 0.32300 0.42500 0. - 0.46800 0.57500 0.75500 1. - 1.05000 1.30000 1.70000 2. - 1.87000 2.30000 3.02000 4. - 2.93000 3.60000 4.72000 6. - 4.22000 5.18000 6.80000 10. - 7.50000 9.20000 12.10000 17.
  • 11.70000 14.40000 18.80000 27.
  • 16.90000 20.70000 27.20000 40.
  • 26.30000 32.30000 42.50000 62.
  • 46.80000 57.50000 75.50000 111.
  • 73.10000 90.00000 118.
  • 105.00000 130.
