Escola de Engenharia – Eng. Civil
Universidade Presbiteriana Mackenzie
Método dos Elementos Finitos 1

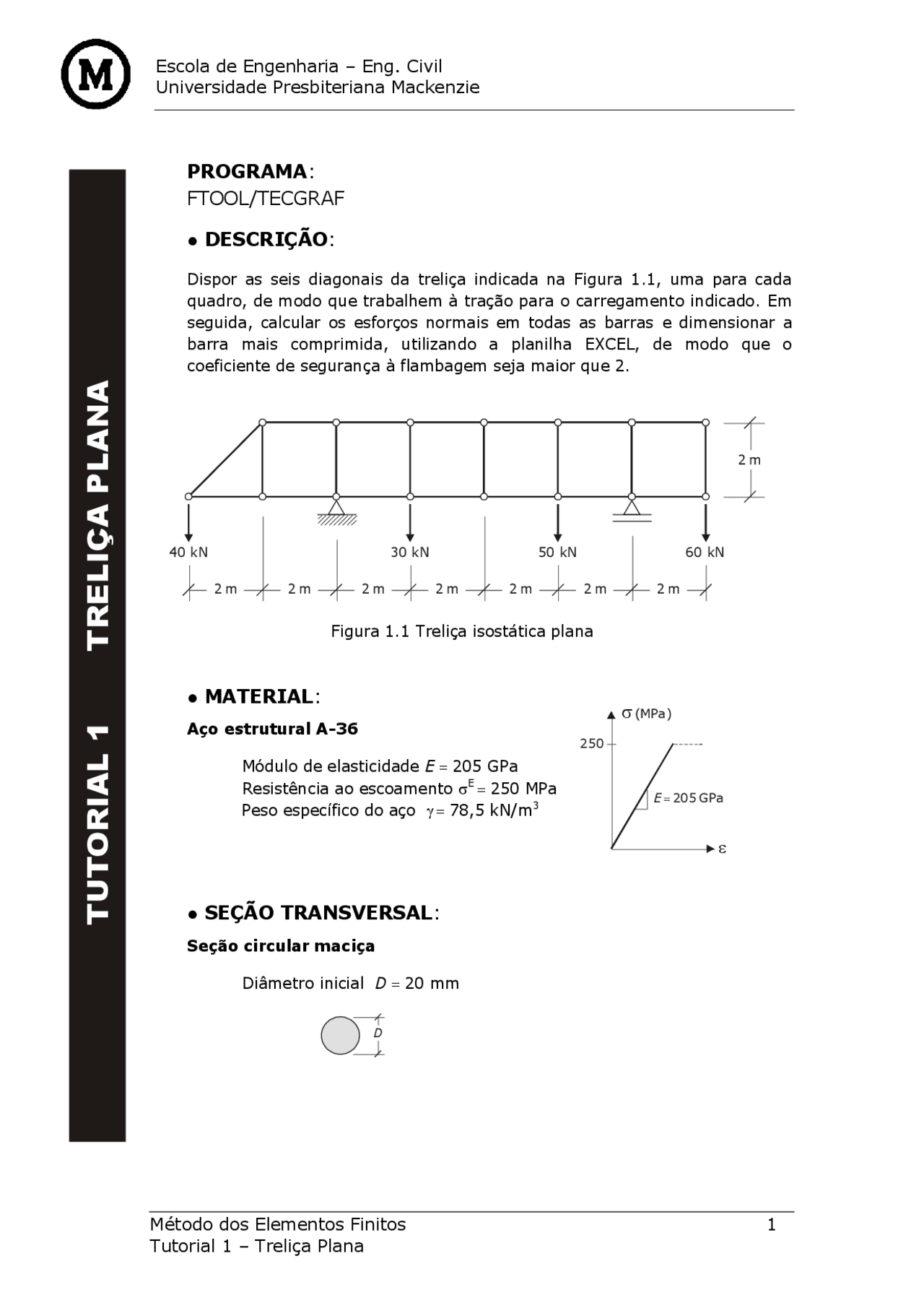

Tutorial 1 – Treliça Plana
PROGRAMA:
FTOOL/TECGRAF
● DESCRIÇÃO:
Dispor as seis diagonais da treliça indicada na Figura 1.1, uma para cada
quadro, de modo que trabalhem à tração para o carregamento indicado. Em
seguida, calcular os esforços normais em todas as barras e dimensionar a
barra mais comprimida, utilizando a planilha EXCEL, de modo que o
coeficiente de segurança à flambagem seja maior que 2.
Figura 1.1 Treliça isostática plana
● MATERIAL:
Aço estrutural A-36
Módulo de elasticidade E 205 GPa
Resistência ao escoamento E 250 MPa
Peso específico do aço 78,5 kN/m3
● SEÇÃO TRANSVERSAL:
Seção circular maciça
Diâmetro inicial D 20 mm
40 kN 30 kN 50 kN 60 kN
2m 2m 2m 2m 2m 2m 2m
2m
TUTORIAL 1 TRELIÇA PLANA
D
250
E 205 GPa
(MPa)
