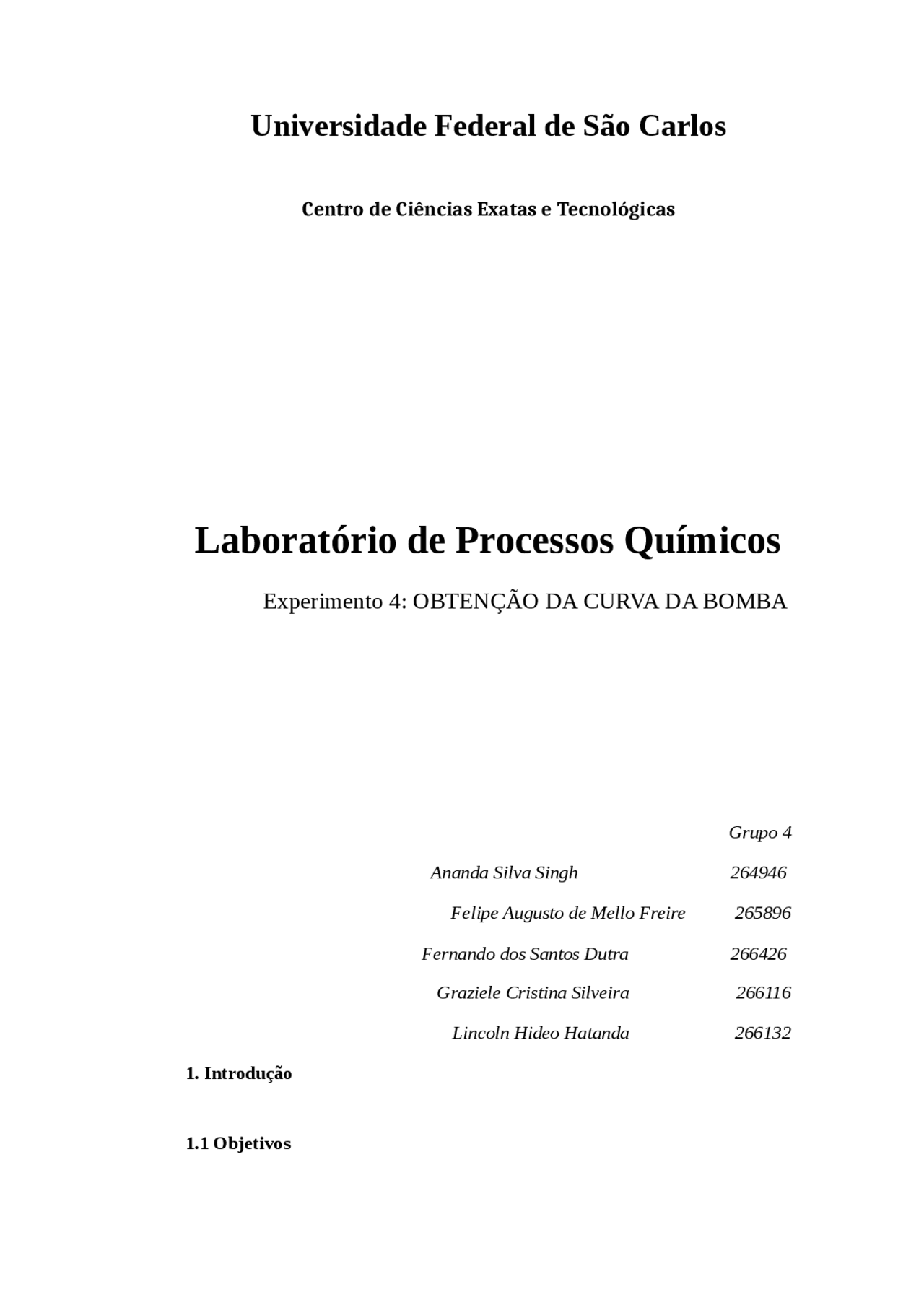

bg1
Universidade Federal de São Carlos
Centro de Ciências Exatas e Tecnológicas
Laboratório de Processos Químicos
Experimento 4: OBTENÇÃO DA CURVA DA BOMBA
Grupo 4
Ananda Silva Singh 264946
Felipe Augusto de Mello Freire 265896
Fernando dos Santos Dutra 266426
Graziele Cristina Silveira 266116
Lincoln Hideo Hatanda 266132
1. Introdução
1.1 Objetivos
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff

Pré-visualização parcial do texto

Baixe Relatório bomba e outras Notas de estudo em PDF para Engenharia de Produção, somente na Docsity!

Universidade Federal de São Carlos

Centro de Ciências Exatas e Tecnológicas

Laboratório de Processos Químicos

Experimento 4: OBTENÇÃO DA CURVA DA BOMBA

Grupo 4

Ananda Silva Singh 264946

Felipe Augusto de Mello Freire 265896

Fernando dos Santos Dutra 266426

Graziele Cristina Silveira 266116

Lincoln Hideo Hatanda 266132

1. Introdução

1.1 Objetivos

O experimento realizado teve como objetivo determinar o ponto de operação de

um sistema hidráulico através da determinação da curva da bomba, da curva do sistema

e da intersecção entre as duas curvas. Para obtenção das curvas, foram utilizadas seis

vazões diferentes para determinar pressões manométrica e de vácuo para o sistema

bomba-tubulação estudado. Os dados coletados a respeito das pressões, da vazão média

e dos comprimentos da tubulação e comprimentos equivalentes dos acessórios serviram

para os cálculos referentes à perda de carga e velocidade média que possibilitaram o

estabelecimento dos pontos das curvas.

1.2 Materiais

Para a realização do experimento aqui descrito, foram utilizados os seguintes

materiais:

  • Tubulação com acessórios;
  • Manômetro;
  • Manovacuômetro;
  • Bomba;
  • Rotâmetro
  • Balde
  • Termômetro
  • Cronômetro
  • Balança

1.3 Métodos

O experimento consistiu na medida da pressão manométrica e da pressão

de vapor a seis diferentes vazões. As pressões foram estabelecidas através de pontos

eqüidistantes da pressão manométrica no intervalo entre a maior vazão possível para

o sistema (total abertura da válvula) e a vazão nula. As vazões médias foram

estabelecidas através de três medidas para cada tomada de medidas de pressões,

abrindo uma válvula que desviava o fluxo de água para um cano aberto que deixava

Para o seu cálculo foram utilizados os seguintes dados:

  • ub =velocidade média(m/s);
  • Q= vazão mássica (Kg/s);
  • A = área da secção transversal da tubulação (m^2 );
  • ρ= densidade da água (Kg/m 3 ).

B) Cálculo do numero de Reynolds:

A equação usada para cálculo foi:

Re= [(ρ) x (u b) x (D)]/

Para o seu cálculo foram utilizados os seguintes dados:

  • ρ= densidade da água (Kg/m 3 ).
  • ub =velocidade média(m/s);
  • D= diâmetro da tubulação(m);
  • μ= viscosidade da água (Kg/m.s);
  • Re= número de Reynolds;

C) Cálculo da perda de carga (lwf)

A equação usada para cálculo foi:

lwf= (f* x L x u b^2 )/(D x 2 x

g) (3)

  • Re= número de Reynolds (adimensional);
  • f= perda de atrito no tubo (adimensional)
  • ub =velocidade média(m/s);
  • L=soma dos comprimentos do tubo e comprimentos equivalentes dos acessórios

(m)

  • D= diâmetro da tubulação (m);
  • g= gravidade (m/s^2 )

D) Cálculo da altura manométrica

A equação usada para cálculo foi:

H=(ΔP/ ρ x g) + (Δz) + (Δu b^2 / 2 x g) +

lwf (4)

  • ΔP= diferença entre as pressões de dois pontos (Pa)
  • Δz= diferença entre as alturas de dois pontos(m)
  • Δu (^) b 2 =diferença entre o quadrado das velocidades médias em dois pontos (m 2 /s 2 )
  • ρ= densidade da água (Kg/m 3 ).
  • ub =velocidade média(m/s);
  • g= gravidade (m/s^2 )
  • lwf = perda de carga (m)

3. Memorial de cálculos

a) Cálculos para determinação da curva do sistema

  • Cálculo do L equivalente (Resultados na Tabela 2):

L= Ltubo + L (^) acessórios

L (^) tubo= 581 cm (medição feita na prática)

L de cada acessório:

  • Curva 90 graus metal= (2x40) = 80 cm
  • Curva 90 graus PVC rígido = 50 cm
  • Joelho 90 graus = (9x120) = 1080 cm

f* 1 = 0

f* 2 = 0,

f* 3 = 0,

f* 4 = 0,

f* 5 = 0,

f* 6 = 0,

  • Cálculo da perda de carga (lwf):

A perda de carga pode ser calculada a partir da equação (3).

lwf 1 = (18,97/(0,0209329,8)* (0) 2 * 0 = 0 m

lwf 2 = (18,97/(0,0209329,8)* (1,018) 2 *0,025 = 1,198 m

lwf 3 = (18,97/(0,0209329,8)* (1,957) 2 *0,023 = 4,075 m

lwf 4 = (18,97/(0,0209329,8)* (2,568) 2 *0,0215 = 6,560 m

lwf 5 = (18,97/(0,0209329,8)* (3,02)^2 *0,0205 = 8,667 m

lwf 6 = (18,97/(0,0209329,8)* (3,58)^2 * 0,02 = 11,872 m

  • Cálculo dos valores de altura manométrica (H):

A partir da equação (4), podemos calcular os valores de H para o sistema. Os fatores envolvidos na equação encontram-se na tabela 4.

h 1 =0/9,8*1000+0+0+0=0m

h 2 = 0/9,81000+0+1,036/(29,8)+1,198=1,251m

h 3 =0/9,81000+0+3,830/(29,8)+4,075=4,271 m

h 4 =0/9,81000+0+6,597/(29,8)+6,560=6,897 m

h 5 =0/9,81000+0+9,141/(29,8)+8,667=9,133 m

h 6 =0/9,81000+0+12,835/(29,8)+11,872=12,257 m

A diferença entre as pressões foi considerada desprezível, porque nos pontos

considerados (na ponta do tubo de entrada de água no tanque e próximo do tubo de

saída da água no tanque), as pressões podem ser consideradas semelhantes. Da mesma

forma, como os pontos considerados estão à mesma altura, a diferença de altura foi

considerada nula.

  • Convertendo-se os valores de vazão mássica obtidos para vazão volumétrica:

Q(m^3 /h) = Q(kg/s)*3600/(F 0 7 2)

OndeF 0 7 2= densidade da água = 1000 kg/ m 3

Q 1 = 0*3600/1000 = 0 m^3 /h

Q 2 = 0,350072*3600/1000 = 1,260 m^3 /h

Q 3 = 0,673071*3600/1000 = 2,423 m 3 /h

Q 4 = 0,883282*3600/1000 = 3,179 m^3 /h

Q 5 = 1,039716*3600/1000 = 3,742 m^3 /h

Q 6 = 1,231995*3600/1000 = 4,435 m^3 /h

b) Cálculos para determinação da curva da bomba

  • Cálculo do L equivalente:

L= Ltubo

L (^) tubo= 84 cm (medição feita na prática)

  • Cálculo das velocidades médias:

A partir da equação (1) foi possível se obter as velocidades médias para cada valor

vazão mássica.

ub 1 = (0)/(1000*0,000344)= 0 m/s

ub 2 = (0,35)/(1000* 0,000344) = 1,018 m/s

ub 3 = (0,673)/(1000*0,000344) = 1,957 m/s

ub 4 = (0,883)/(1000*0,000344) = 2,568 m/s

ub 5 = (1,039)/(1000*0,000344) = 3,023 m/s

ub 6 = (1,231)/(1000*0,000344) = 3,582 m/s

  • Cálculo do número de Reynolds (Re):

A partir da equação (2), calculou-se o Re para cada valor de velocidade obtido

acima:

Re 1 = (100000,02093)/0,001=

Re 2 = (10001,0180,02093)/0,001 = 21306,

Re 3 = (10001,9570,02093)/0,001 = 40965,

Re 4 = (10002,5680,02093)/0,001 = 53760,

h 4 = (172370 -20684,4)/9,8*1000 + 0,85 + 0+0,290452 = 20,840 m

h 5 = (158580,4 -30337,1)/9,8*1000 + 0,85 + 0+0,383726 = 20,511 m

h 6 = (144790,8 -37231,9)/9,8*1000 + 0,85 + 0+0,525637 = 19,949 m

Deve-se atentar que ao valor marcado no manovacuômetro foi subtraído o valor de

0,9 psi por causa da desregulagem do mesmo (que marcava pressão positiva de 0,9 psi

quando era para estar a 0 psi). Os valores de pressão foram transformados de “psi” para

“Pa” através do fator de correção: 6894,8. A diferença do quadrado de velocidades foi

considerada zero , porque não houve diferença de diâmetro entre o tubo que entra na bomba

e o que sai da bomba.

  • Convertendo-se os valores de vazão mássica obtidos para vazão volumétrica:

Q(m^3 /h) = Q(kg/s)*3600/(F 0 7 2)

OndeF 0 7 2= densidade da água = 1000 kg/ m 3

Q 1 = 0*3600/1000 = 0 m^3 /h

Q 2 = 0,350072*3600/1000 = 1,260 m^3 /h

Q 3 = 0,673071*3600/1000 = 2,423 m 3 /h

Q 4 = 0,883282*3600/1000 = 3,179 m^3 /h

Q 5 = 1,039716*3600/1000 = 3,742 m^3 /h

Q 6 = 1,231995*3600/1000 = 4,435 m^3 /h

4. Resultados (tabelas e gráficos) e Discussões

a) Dados coletados:

A Tabela 1 mostra os dados coletados durante o experimento.

Tabela 1 – Dados coletados durante o experimento

Fonte: Elaboração Própria.

A Tabela 2 mostra os comprimentos equivalentes para cálculo da perda de carga

em todo o sistema, contando com os comprimentos dos tubos e os comprimentos

equivalentes dos acessórios.

Tabela 2 – Comprimentos dos Tubos e Comprimentos Equivalentes dos Acessórios

Comprimentos Equivalentes do Sistema Ma terial

N

úmero

Val or unitário

V

alor total

U

nidade Tubos PVC rígido

c m Acessórios curva 90 o^ me tal

c m curva 90 o^ PVC rígido

c m Joelho 90 o^ PVC rígido

c m Tê de passagem direta

PVC

rígido

c m Válvula de Gaveta

me tal

c m Válvula de Esfera me tal

c m Total 1 897,

c m Fonte: Material próprio e FALCÃO (2006).

O comprimento equivalente para a obtenção da curva da bomba foi de 84 cm.

Outros dados foram utilizados para os cálculos da perda de carga estão na Tabela 3.

Tabela 3 – Dados para cálculo da perda de carga

Outros Dados ρ 1 000

Kg/ m 3 e 0, 005

mm

D 0,

m

μ 0, 001

Kg/ m.s g 9, 8

m/s^2

Tabela 6 - Resultados para a curva do sistema

Q (Kg/s)

u b (m/s)^

R

e

e /D

f l wf (m)*

H

(m) 1 0, 000

Fonte: Elaboração Própria.

Tabela 7 - Resultados para a curva da bomba

Q (Kg/s)

u b (m/s)^

R

e

e /D

f l wf (m)*

H(

m) 1 0, 000

Fonte: Elaboração Própria.

As curvas da bomba e do sistema obtidas através dos pontos dados por cada

vazão são mostradas na Figura 1. Nesta, a altura manométrica está no eixo vertical e a

vazão volumétrica está no eixo horizontal.

Fonte: Elaboração Própria.

Figura 1 – Curva da bomba e do sistema

Observa-se que a curva do sistema se comporta como o previsto. Já a curva da

bomba é pouco pronunciada. Como podemos ver na Figura 2, essa curva poderia ser

caracterizada por ser do tipo plana.

Fonte: CURVAS [s.d.]

Figura 2 – Tipos de Curva H x Q

Nas vazões consideradas para o estudo, não pôde ser encontrado o ponto de

operação. Então, para estimá-lo foram encontradas as curvas que melhor se ajustavam

aos dados e suas respectivas equações como pode ser visto na Figura 3.

Fonte: Elaboração Própria.

Figura 3 – Curva da bomba e do sistema e curvas ajustadas

Igualando-se as duas equações das retas ajustadas, o ponto de operação foi

estimado em (H=19,34 m e Q=5,60 m^3 /h). Assim, conclui-se que a bomba foi

superdimensionada para o sistema hidráulico considerado. Deve-se observar que a

parábola se ajustou muito bem à curva do sistema, validando as medições efetuadas. Já

a curva da bomba se aproximou bastante de uma relação linear, ressaltando a sua

característica como uma curva HxQ tipo plana.

As vazões medidas experimentalmente puderam ser comparadas com as vazões

medidas pelo rotâmetro. A Tabela 8 mostra essa comparação.

Tabela 8 – Comparação entre as Vazões

Comparação entre Vazões Medições experimentais

Medi ções do rotâmetro

Difer ença percentual Q(Kg/ s)

Q

(l/h)

Q (l/ h)

Fonte: Elaboração Própria.

A média do módulo da diferença percentual ficou em 3,22%, mostrando uma

pequena diferença entre as vazões medidas com o balde e as vazões obtidas no

rotâmetro. Pode-se então observar que as medidas experimentais foram válidas para a

realização de todos cálculos efetivados.

operação, diz-se que a bomba está superdimensionada (fato ocorrido neste

experimento), o que pode ser motivo de problemas, conforme descrito a seguir:

“Existe uma grande tendência em superdimensionar equipamentos na intenção de obter

mais segurança. Entretanto, isso pode ser um grave erro. Ao adquirir um equipamento “maior”

que o necessário, além do custo inicial mais elevado, corre-se um risco de provocar um

péssimo funcionamento, com conseqüentes aumentos de custos de manutenção e de energia

elétrica, além das interrupções operacionais.” (HIDROVECTOR, s.d.)

Fonte: HIDROVECTOR [s.d.]. (adaptado)

Figura 6 – Curva da bomba e curva do sistema

Anexo

Fonte: TABELAS [s.d.]

Figura 7 – Gráfico de Moody

Bibliografia

Curvas características de uma turbobomba. Disponível em: . Acesso em: 27 mai. 2008.

FALCÃO, J. C. S. Análise de escoamento de um fluido real : água. Disponível em:

. 2006.

Acesso em: 27 mai. 2008.

HIDROVECTOR. Soluções em bombeamento. Disponível em: . Acesso em: 28 mai. 2008.

MOREIRA, R. F. P. M.; SOARES, J. L. Bombas. Disponível em: < http://

www.enq.ufsc.br/disci/eqa5313/bombas.htm>. Acesso em: 27 mai. 2008.

TABELAS e gráficos. Disponível em: < http://www.enq.ufsc.br/disci/eqa5415/

tabelasegraf.htm>. Acesso em: 27 mai. 2008.
