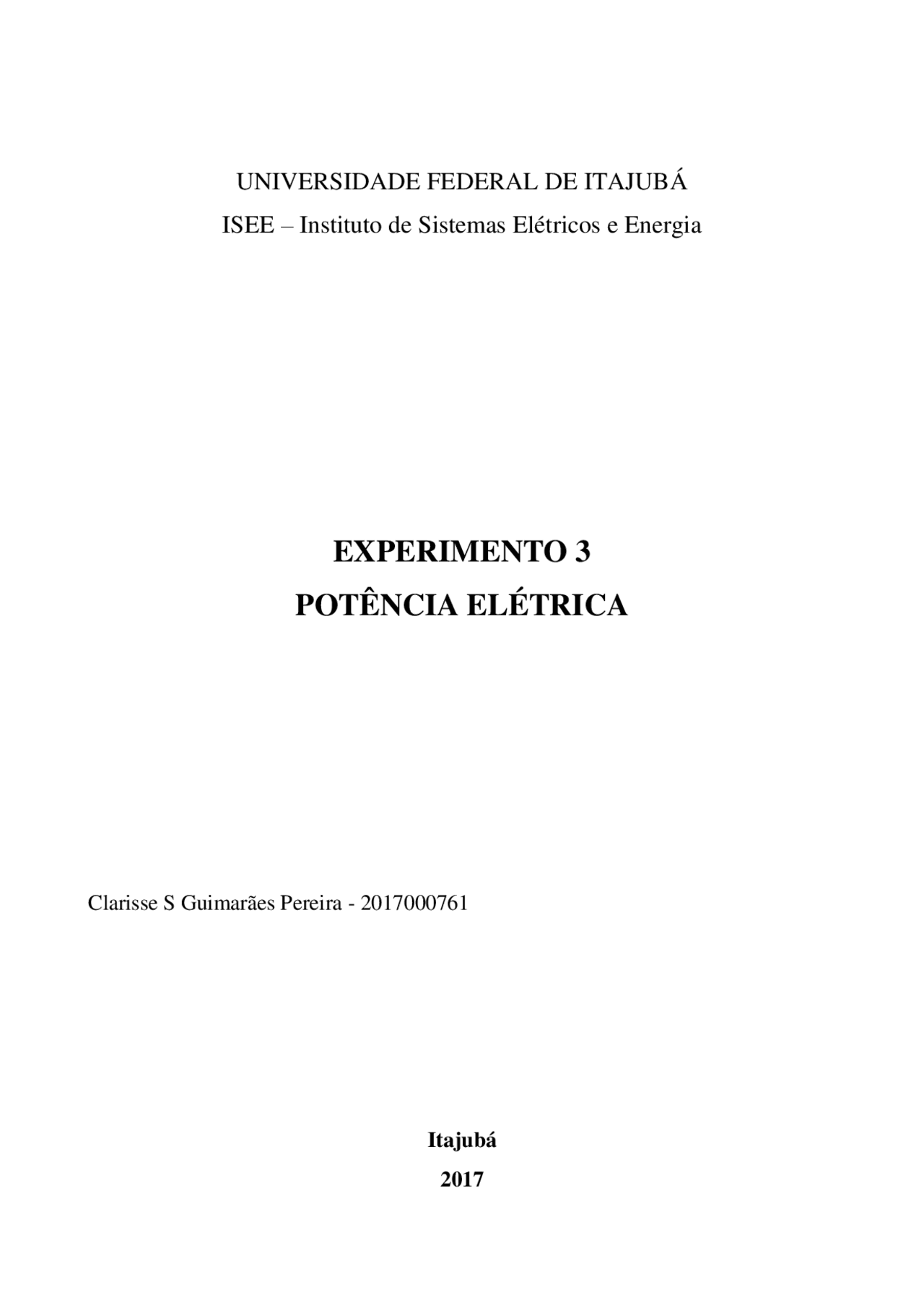

UNIVERSIDADE FEDERAL DE ITAJUBÁ

ISEE – Instituto de Sistemas Elétricos e Energia

EXPERIMENTO 3

POTÊNCIA ELÉTRICA

Clarisse S Guimarães Pereira - 2017000761

Itajubá

1. FUNDAMENTAÇÃO TEÓRICA

Na década de 1880, Thomas Edison e Nikola Tesla travaram uma “guerra das correntes” para saber qual sistema de energia ia alimentar o mundo. Edson defendia a corrente contínua e Tesla alternada. Edison e seus apoiadores foram à imprensa para demonstrar que a corrente alternada era mais perigosa que o sistema de Edison de corrente contínua. Depois de um projeto feito por Tesla nas Cataratas de Niágara, a eletricidade passou a ser gerada e transmitida via corrente alternada. Na prática, a diferença entre elas se encontra na capacidade de transmitir energia para locais distantes. Quando essa energia é transmitida por uma corrente alternada, ela não perde muita força no meio caminho. Já na contínua o desperdício é muito grande. Isso porque a corrente alternada pode, facilmente, ficar com uma voltagem muito mais alta que a contínua, e quanto maior é essa voltagem, mais longe a energia chega sem perder força no trajeto. A Lei de Ohm demonstra que em uma resistência constante, a variação da tensão nos terminais resulta em uma variação proporcional de corrente. Em um circuito, o resistor tem a função de limitar o valor da corrente. A resistência elétrica é oposta a passagem de carga, ou seja, é oposta à passagem de corrente. A resistência é medida em Ω (Ohms). O inverso da resistência é denominado condutância (G) e no SI é medida em Siemens [S].

2. OBJETIVOS Os objetivos do experimento são aprender a utilizar o multímetro para medir resistências, tensões e correntes, além disso, deve-se verificar a Lei de Ohm e calcular a potência ativa dos elementos do circuito.
3. MATERIAL UTILIZADO Para realização desta prática foi necessário o manuseio de um multímetro digital, um regulador de tensão, um painel de tensões e cargas resistivas.
4. METODOLOGIA, RESULTADOS E DISCUSSÃO Ao iniciar, utilizando o painel de tensões DC, foi montado o circuito da figura 1. Figura 1: Modelo circuito montado Após montagem, mediu-se a tensão de entrada (V), a corrente (i) utilizando o multímetro. Utilizando os valores encontrados, calculou-se a potência dissipada pela lâmpada. Os valores foram anotados na tabela 1.

Tensão [V] Corrente [A] Potência = V x I [W] 113,4 0, 50 56, Tabela 4 : Tensão, corrente e potência do circuito em série em DC. Tensão DC: 𝑅 =

Tensão AC: 𝑅 =

Comparando os valores das resistências, pode-se notar são próximos e isso verifica a lei de Ohm. A diferença entre os valores pode ser associada a erros cometidos durante a medição dos valores, o multímetro podia estar desregulado.

5. CONCLUSÃO E REFERÊNCIAS O objetivo da prática foi atingido. O multímetro foi utilizado para medir as resistências, tensões e correntes tal como a lei de Ohm foi verifica e a potência ativa foi calculada. Tornou-se conhecido também a história dos sistemas de corrente contínua e alternada, como surgiram e suas vantagens e desvantagens. SITE MUNDO ESTRANHO. Qual a diferença entre corrente alternada e corrente contínua?. 19/ 08 /201 6. Online. Disponível em http://mundoestranho.abril.com.br/ciencia/qual-a-diferenca-entre-corrente-alternada-e- corrente-continua/. Capturado em 07/05/2017. SITE HYPE SCIENCE. Tesla x Edison: quem foi melhor?. 11/07/2014. Online. Disponível em http://hypescience.com/tesla-x-edison-quem-foi-melhor/. Capturado em 07/05/2017.
