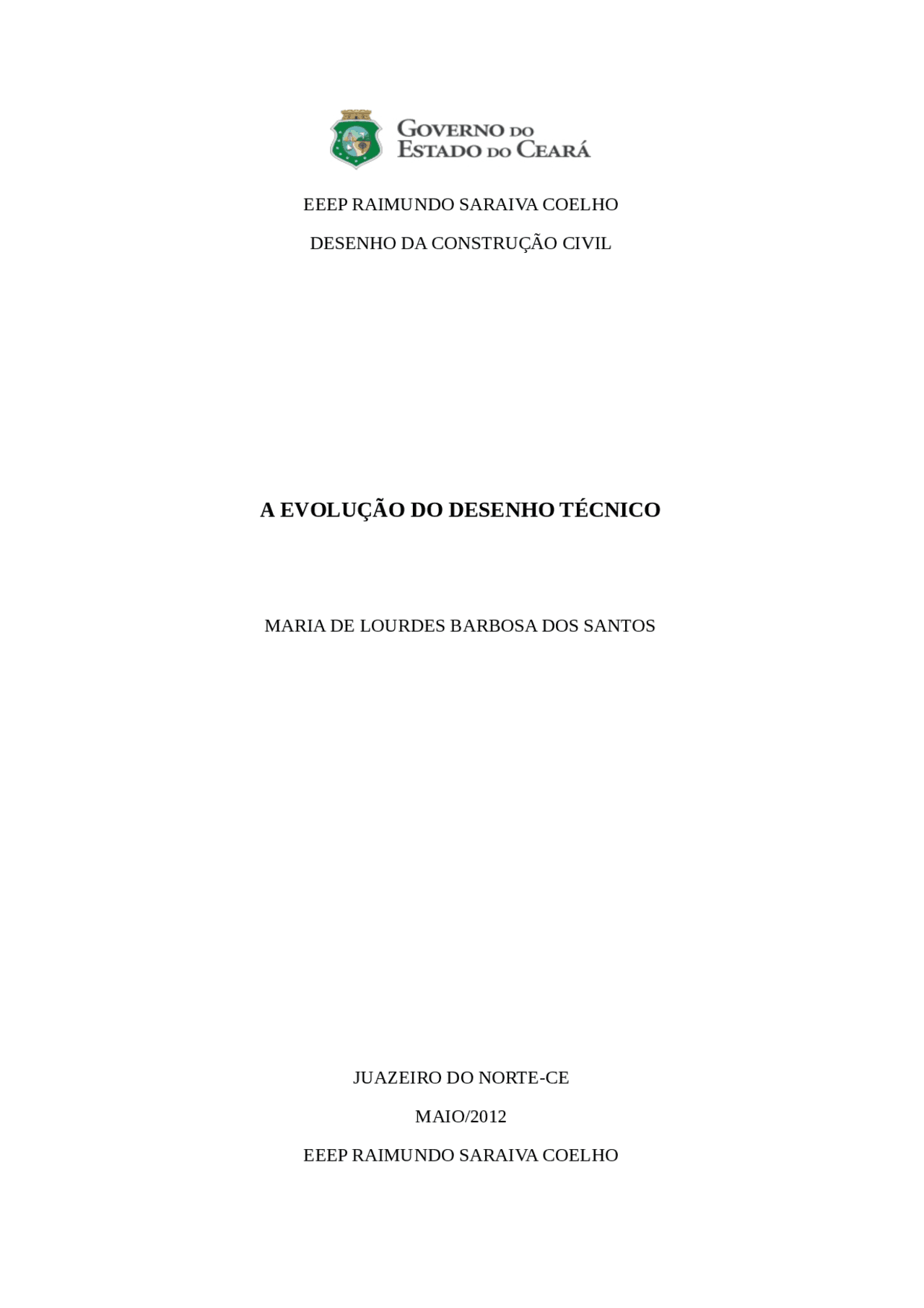

EEEP RAIMUNDO SARAIVA COELHO

DESENHO DA CONSTRUÇÃO CIVIL

A EVOLUÇÃO DO DESENHO TÉCNICO

MARIA DE LOURDES BARBOSA DOS SANTOS

JUAZEIRO DO NORTE-CE

MAIO/

EEEP RAIMUNDO SARAIVA COELHO

DESENHO DA CONSTRUÇÃO CIVIL

MARIA DE LOURDES BARBOSA DOS SANTOS

A EVOLUÇÃO DO DESENHO TÉCNICO

JUAZEIRO DO NORTE-CE

MAIO/

DEDICATÓRIA

Agradeço a Deus que sempre está presente na minha vida e guia os meus caminhos;

Aos professores, principalmente Janailton que sempre me ajuda no que preciso;

A toda a minha família, que me apoia muito nos meus trabalhos;

A todos os meus amigos em especial:

Carla Mayrla Rodrigues Farias;

Cícera Laryssa Rodrigues dos Santos;

Maria Damyres Rodrigues de Holanda.

EPÍGRAFE

"Não existe disciplina cultural que não faça sistematicamente uso (ou não tenha feito uso numa ocasião qualquer) deste instrumento e que num contínuo e prolongado convívio com este, não seja dela o impulso de definir a modalidade de realização mais conforme às suas exigências". Massironi

SUMÁRIO

1-INTRODUÇÃO---------------------------------------------------------------------------------

2-DESEVOLVIMENTO-------------------------------------------------------------------------

3-CONCLUSÃO----------------------------------------------------------------------------------

4-REFERÊNCIAS--------------------------------------------------------------------------------

Somente no séc. XVIII Gaspar Monge sistematiza a representação de objetos de caráter espacial.Admite que o espaço é subdividido através de dois pontos ortogonais e que sobre eles são definidas as projeções.Este conceito é ainda a base do desenho técnico como hoje é praticado.

Os instrumentos de traçado evoluíram consideravelmente, desde o registro manual ao obtido através de sistemas gráficos computacionais.As capacidades inerentes a estes sistemas permitem a obtenção rápida de desenhos.

Nesta pesquisa iremos mostrar toda a evolução do desenho, desde a pré-história ao AUTOCAD(desenho assistido por computador).

1. Desenho na pré-história

Na pré-história o desenho surgiu como forma de as pessoas se comunicarem facilitando o desenvolvimento de uma linguagem falada e escrita. Não que o homem tenha aprendido a desenhar antes de falar, porque isso é praticamente impossível de determinar uma vez que a linguagem falada não deixa marcas em paredes como as pinturas rupestres. Mas é inegável que a expressão por meio de pinturas facilitou a comunicação para aqueles povos.

Na antiguidade o desenho ganha status sagrado, principalmente no Egito, onde é usado para decorar tumbas e templos. Tanto o é que, para os antigos egípcios uma grave

condenação para alguém após a morte é ter raspados todos os desenhos e inscrições de sua tumba. Mesopotâmicos, Chineses e povos do continente Americano desenvolveram cada qual um sistema diferente de desenhar, com significados próprios e que caracterizaram cada população. Da mesma forma ocorreu na antiguidade clássica, quando gregos e romanos utilizaram o desenho para representar seus deuses.

Já na mesopotâmia o desenho foi utilizado para criar representações da terra e de rotas de forma bastante primitiva. O nascimento da representação cartográfica de rotas comerciais e domínios ganha fôlego com a expansão do Império Romano e a popularização de suas cartas.

Mas um acontecimento realmente importante para todas as formas de desenho foi a invenção do papel pelos chineses há mais de três mil anos. Até então eram usados diferentes materiais para as representações como blocos de barro ou argila, couro, tecidos, folhas de palmeira, pedras, ossos de baleia, papiro (uma espécie de papel mais fibroso muito usado pelos egípcios) e até mesmo bambu. Estima-se que por volta do ano VI a.C. os chineses já utilizassem um papel de seda branco próprio para desenho e escrita. Mas, o papel da forma que conhecemos hoje surgiu em 105 d.C. tendo sido mantido em segredo pelos chineses durante quase 600 anos. A técnica, embora tenha evoluído, ainda mantém o mesmo princípio de extração de fibras vegetais, prensagem e secagem.

Os apetrechos utilizados para fazer o desenho também foram bem diferentes até que se inventasse a tão comum caneta em esferográfica, em 1938. O primeiro “utensílio” usado para desenhar foram os dedos com os quais os homens da caverna fizeram suas pinturas rupestres, depois foram usados pelos babilônicos pedaços de madeira ou osso em formato de cunha para desenhar em tábuas de argila (daí o nome da escrita “cuneiforme”). Com a invenção do papiro pelos egípcios foi necessário desenvolver outros materiais para escrita e o desenho. Passaram então a ser utilizados madeira e ossos molhados em tinta vegetal e, depois, as famosas penas ou ainda o carvão que já era utilizado pelo homem das cavernas. As penas, no século XVIII, passaram a ser de metal e em 1884, Lewis E. Watterman patenteou a caneta tinteiro, precursora das esferográficas.

Da mesma forma que os instrumentos utilizados para o desenho evoluíam, o próprio desenho evoluía junto. No Japão, a época mais próspera dos samurais (1192 a 1600) o desenho experimenta um grande crescimento. Os samurais além de guerreiros se dedicavam às artes. É no Japão que foi divulgada a tinta nanquim criada pelos chineses,

obras anteriores: uma destas obras seria o desenho chamado “Yellow Kid” publicada em 1897 por Richard Outcalt. No Brasil, as precursoras foram as tiras do ítalo-brasileiro Ângelo Agostini, publicadas em 1869, no jornal “Vida Fluminense” com o título de “As Aventuras de Nhô Quim”.

Após a Primeira Guerra Mundial (1914-1918) as caricaturas e charges se popularizam e sua utilização passa a ser cada vez mais frequente. Com a Segunda Guerra Mundial (1939-1945) não só as caricaturas em periódicos de grande circulação, mas também as animações passam a ser utilizadas por ambos os lados numa verdadeira “guerra visual”, seja para fazer propaganda ou para fazer críticas a um e outro sistema.

Da década de 90 para cá as evoluções foram enormes. Centenas de periódicos no mundo todo tratam exclusivamente do assunto “desenho” em suas mais diversas modalidades: cartuns, charges, desenhos técnicos, desenho artístico, caricatura, animes, mangás, grafite e outros.

Técnicas cada vez mais apuradas de desenho, arte final, diagramação, impressão e distribuição possibilitaram além da melhoria da técnica, a criação de estilos tão variados quanto é a variedade de público. E que essa história nunca termine…

4.0 Desenho Técnico

A necessidade de representar os objetos com maior precisão fez surgir técnicas de desenho cada vez mais aprimoradas. O desenho técnico é uma linguagem gráfica universal que fornece detalhes indispensáveis (forma e dimensões), para compreensão do objeto representado graficamente.

O Desenho Técnico permite que um objeto seja representado graficamente e interpretado com precisão por qualquer pessoa instruída na área do desenho.

5.0 Desenho Assistido por Computador (CAD)

A informática aplicada ao desenho técnico facilitou muito a vida dos profissionais do desenho. O software CAD substitui de modo eficaz e econômico a forma manual de trabalhar com desenhos e projetos. O CAD é projetado para criar e manipular desenhos técnicos e projetos.

A Autodesk, por exemplo, criou o AutoCad, que é hoje, a maior plataforma de CAD existente, com uma filosofia totalmente voltada para o design (concepção de um projeto ou modelo; planejamento), produtividade e compartilhamento de informações (Baldam, 1999, p. 1).

6.0 Breve História da Arquitetura

No século I a.C., o arquiteto e tratadista romano Marco Vitrúvio (70 - 25 a.C.) determinou as três condições básicas da arquitetura: firmitas , utilitas , venustas (resistência, funcionalidade e beleza).

A arquitetura do século XX foi desde o princípio dominada por duas noções: a utilização funcional dos edifícios e a integração destes a um padrão urbanístico geral (Britannica, 2000).

7.0 Desenho Arquitetônico

O desenho arquitetônico é o desenho técnico aplicado à arquitetura. Uma das primeiras preocupações que se tem ao projetar um espaço arquitetônico é o reconhecimento do terreno: formato, inclinação, localização, orientação (movimento aparente do sol), questões ambientais, entre outras.

-Planta do Terreno

É a forma do terreno, com suas dimensões e curvas de níveis.

-Planta de Situação

A planta de situação define a posição do terreno em relação ao local (ruas, passeio, recuos, postes, árvores, bueiros) bem como a orientação em relação aos pontos cardeais.

-Planta Baixa

É uma projeção vista de cima, obtida a partir de um corte paralelo ao piso no espaço arquitetônico. Um exemplo interessante é a planta baixa do Pártenon de Atenas, templo dórico dedicado a Atena Parthenos, situado no alto da Acrópolis de Atenas. Foi construído no século V a.C.

-Obtendo a Planta Baixa

Planta Baixa – Passando um plano de seção, paralelo ao piso, na altura de 1,60m obtém-se a planta baixa.

Vista obtida através da observação da dependência dos fundos.

8.0 AUTOCAD

-O que é Autocad?

O AutoCad é um software desenvolvido pela Autodesk para desenhos técnicos. Cad é a contração das palavras C omputer A ided D esign — Projeto auxiliado por computador.

Possui uma interface gráfica que pode ser personalizada de acordo com as preferências do cadista (profissional do Cad). A entrada de dados para o desenho é realizada através do mouse e do teclado. A figura x.x apresenta a janela principal exibindo diferentes barras de ferramentas do AutoCad R.14 (Release — lançamento 14).

-Coordenadas

A origem do sistema padrão do AutoCad está posicionada no canto inferior esquerdo da tela (0,0,0).

-Coordenadas Absolutas ⇒ São introduzidas via teclado, ordenadas em X, Y e Z separadas por vírgula. Pode-se trabalhar em dois D. Por exemplo: 10,10.

Coordenadas Relativas Cartesianas ⇒ São utilizadas quando sabe-se o deslocamento de um ponto em relação ao ponto anterior. Identifica-se uma coordenada relativa pelo símbolo de @. Exemplo: @ 1,2.

Coordenadas Polares ⇒ São Compostas pela distância entre o ponto a ser inserido e o ângulo de rotação. A distância é precedida pelo sinal de @ se for relativa ao ultimo ponto e o ângulo pelo sinal de menor (<) em ambos os casos. Exemplo: @4<90 e 4<180.

Os ângulos no AutoCad aumentam no sentido anti-horário. Conforme figura x.x.

Sistemas de Posicionamento

Coordenadas

Em geometria analítica, entende-se coordenada: Qualquer dos membros de um conjunto que determina univocamente a posição de um ponto no espaço. O conjunto é formado por tantos membros quantas as dimensões do espaço considerado, e o número

de membros constitui característica intrínseca do espaço. A coordenada pode ser uma distância, um ângulo, uma velocidade, um momento, etc.

-Coordenadas cartesianas

Pares numéricos que permitem a localização relativa de um ponto no espaço, de acordo com o sistema cartesiano. Criado pelo filósofo francês René Descartes, tal sistema define um plano cuja origem se situa na interseção entre dois eixos perpendiculares chamados eixo das abscissas (ou eixo dos x) e eixo das ordenadas (ou eixo dos y).

-UCS — User Coordinate System

No AutoCAD, o UCS — Sistema de Coordenadas do Usuário, permite que o usuário trabalhe com vários sistemas UCS de coordenadas. O UCS é representado por um símbolo localizado, geralmente, no canto inferior esquerdo da tela de desenho.

Localização de Pontos na Tela Gráfica

-Coordenadas Absolutas

O ponto será localizado em relação à origem do sistema. Por exemplo para inserir uma linha de coordenadas P1(1,1) e P2(4,4) digita-se:

Command: LINE^ 2 1B 5

From point: 1,1^ 2 1B 5

To point: 2,2^ 2 1B 5

To point:^ 2 1B 5

-Coordenadas Relativas

As coordenadas relativas são utilizadas quando se sabe o deslocamento de um ponto em relação ao ponto anterior. Identifica-se uma coordenada relativa pelo símbolo: @

Por exemplo: vamos inserir um segmento de linha paralelo ao eixo x e de tamanho de 1 unidade na figura 1.2, conforme figura 1.3:

Command: LINE^ 2 1B 5

From point: 4,4^ 2 1B 5
