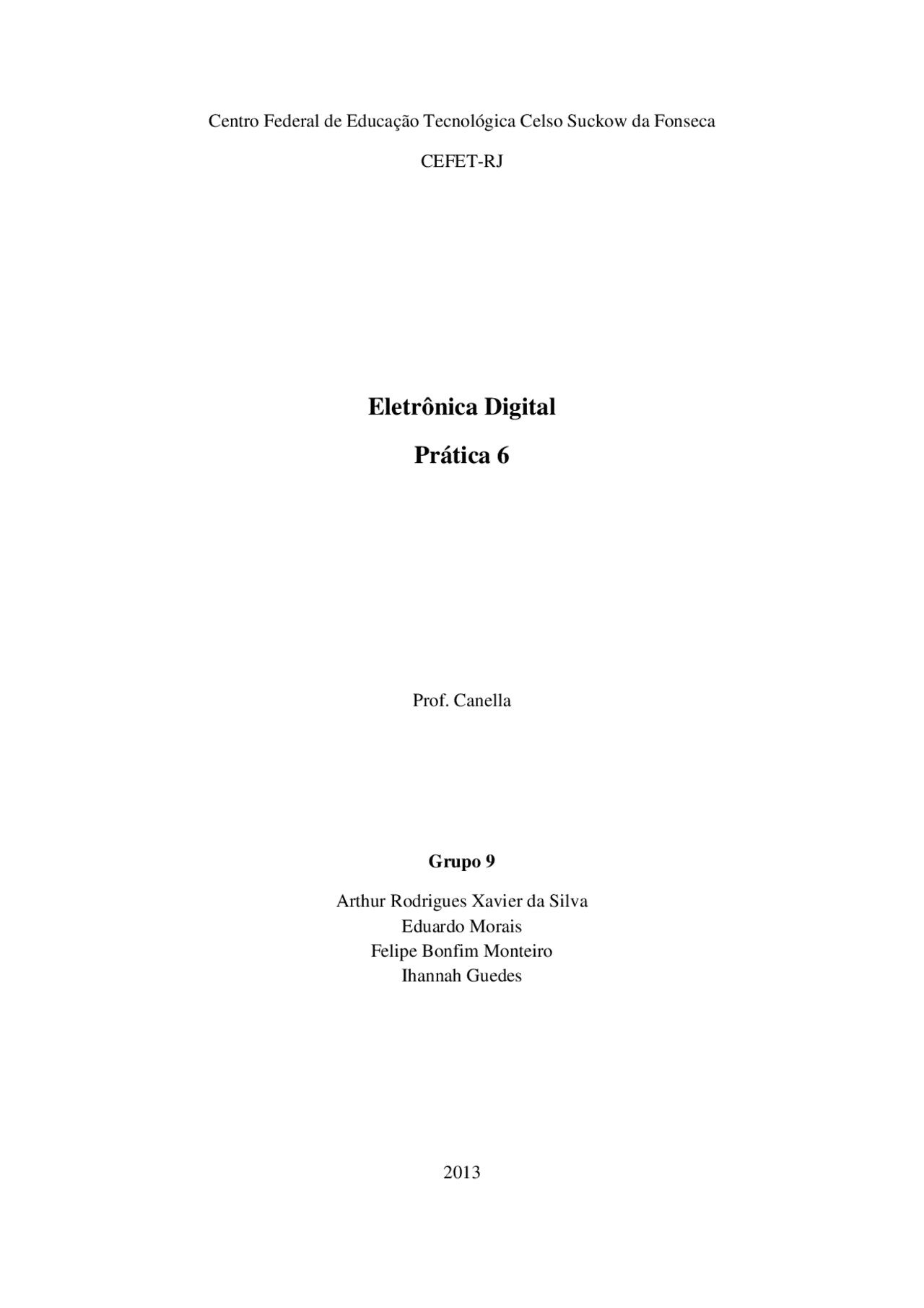

Centro Federal de Educação Tecnológica Celso Suckow da Fonseca
CEFET-RJ
Eletrônica Digital
Prática 6
Prof. Canella
Grupo 9
Arthur Rodrigues Xavier da Silva
Eduardo Morais
Felipe Bonfim Monteiro
Ihannah Guedes
2013
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Relatorio Display de Sete Segmentos, Provas de Mecatrônica
Relatório do grupo 9 de Eletrônica Digital de 2013.2
Tipologia: Provas
2013
1 / 5
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Relatorio Display de Sete Segmentos e outras Provas em PDF para Mecatrônica, somente na Docsity!
Centro Federal de Educação Tecnológica Celso Suckow da Fonseca
CEFET-RJ
Eletrônica Digital
Prática 6
Prof. Canella
Grupo 9
Arthur Rodrigues Xavier da Silva
Eduardo Morais
Felipe Bonfim Monteiro
Ihannah Guedes
I) Introdução
Nesta prática foi pedido que o grupo projetasse e montasse um decodificador para um display de sete segmentos de catodo comum. O decodificador terá que funcionar da seguinte maneira:
Para A/B = 0/0 , o display deve mostrar a um "A" (em caixa alta) Para A/B = 0/1 , o display deve mostrar a um "b" (em caixa baixa) Para A/B = 1/0 , o display deve mostrar a um "C" (em caixa alta) Para A/B = 1/1 , o display deve mostrar a um "d" (em caixa baixa)
E temos que o esquema do display de sete seguimentos é:
IV) Expressão Booleana Simplificada Temos que, a partir das tabelas verdade, para cada saída a Expressão Booleana se dá por:
𝑎𝑎 = 𝐵𝐵� 𝑏𝑏 = 𝐴𝐴⨀𝐵𝐵 𝑐𝑐 = 𝐴𝐴̅ + 𝐵𝐵 𝑑𝑑 = 𝐴𝐴 + 𝐵𝐵 𝑒𝑒 = 𝑓𝑓𝑓𝑓𝑓𝑓𝑓𝑓𝑒𝑒 𝑓𝑓 = 𝐴𝐴̅ + 𝐵𝐵� 𝑔𝑔 = 𝐴𝐴̅ + 𝐵𝐵 ℎ = 𝑓𝑓𝑒𝑒𝑡𝑡𝑡𝑡𝑎𝑎
Nota-se que existem 8 saídas, pois consideramos o ponto decimal como a saída " h ".
V) Desenho Esquemático Podemos facilmente montar o esquema do circuito através das equações encontradas anteriormente. Desenho esquemático feito no circuitlab.com:
Desenho esquemático feito no Quartus II:
VI) Simulação Fica então clara a simulação do circuito, também obtida através do software Quartus II.
