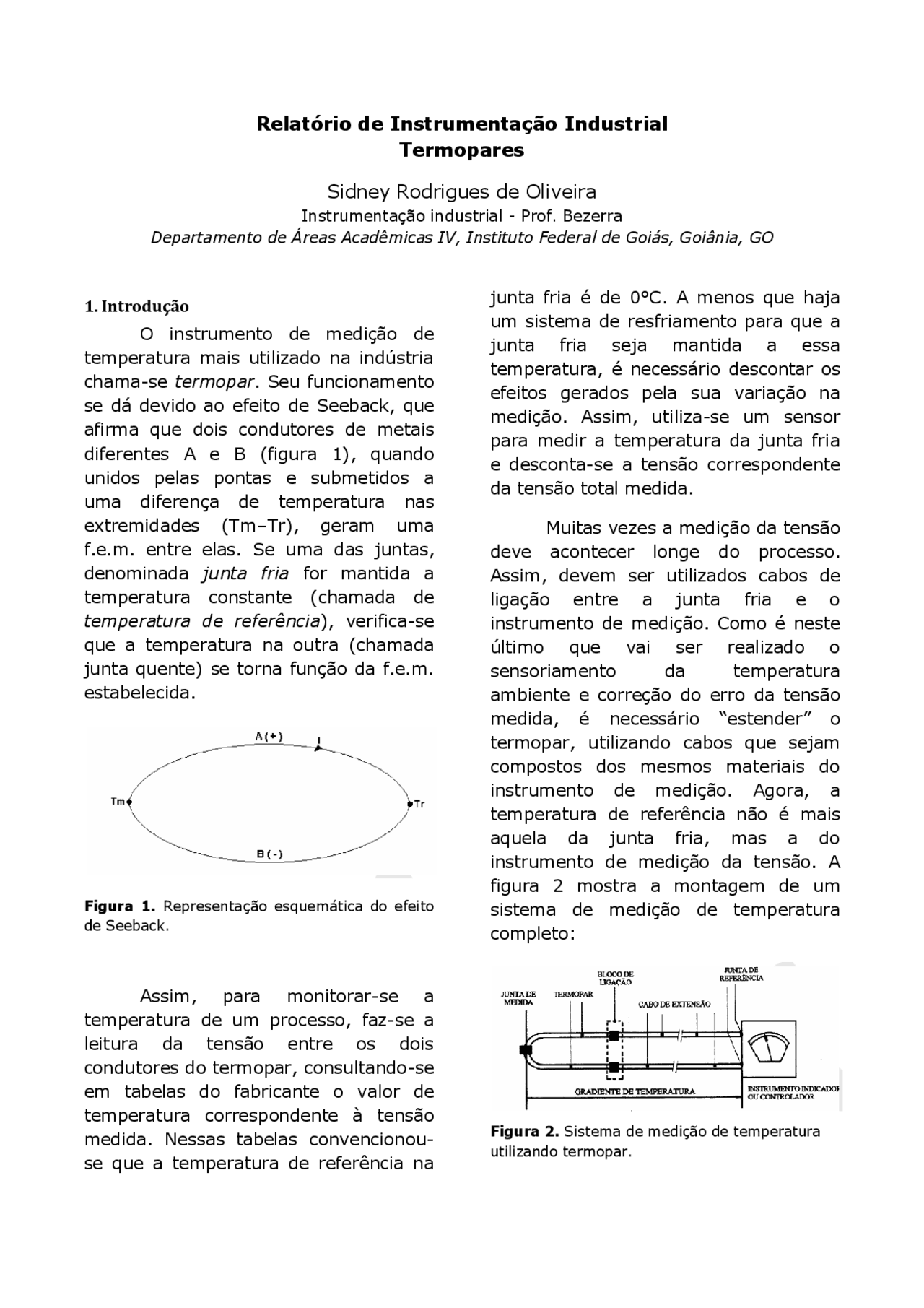

Relatório de Instrumentação Industrial
Termopares
Sidney Rodrigues de Oliveira
Instrumentação industrial - Prof. Bezerra
Departamento de Áreas Acadêmicas IV, Instituto Federal de Goiás, Goiânia, GO
1. Introdução
O instrumento de medição de
temperatura mais utilizado na indústria
chama-se termopar. Seu funcionamento
se devido ao efeito de Seeback, que
afirma que dois condutores de metais
diferentes A e B (figura 1), quando
unidos pelas pontas e submetidos a
uma diferença de temperatura nas
extremidades (TmTr), geram uma
f.e.m. entre elas. Se uma das juntas,
denominada junta fria for mantida a
temperatura constante (chamada de
temperatura de referência), verifica-se
que a temperatura na outra (chamada
junta quente) se torna função da f.e.m.
estabelecida.
Figura 1. Representação esquemática do efeito
de Seeback.
Assim, para monitorar-se a
temperatura de um processo, faz-se a
leitura da tensão entre os dois
condutores do termopar, consultando-se
em tabelas do fabricante o valor de
temperatura correspondente à tensão
medida. Nessas tabelas convencionou-
se que a temperatura de referência na
junta fria é de 0°C. A menos que haja
um sistema de resfriamento para que a
junta fria seja mantida a essa
temperatura, é necessário descontar os
efeitos gerados pela sua variação na
medição. Assim, utiliza-se um sensor
para medir a temperatura da junta fria
e desconta-se a tensão correspondente
da tensão total medida.
Muitas vezes a medição da tensão
deve acontecer longe do processo.
Assim, devem ser utilizados cabos de
ligação entre a junta fria e o
instrumento de medição. Como é neste
último que vai ser realizado o
sensoriamento da temperatura
ambiente e correção do erro da tensão
medida, é necessário “estender” o
termopar, utilizando cabos que sejam
compostos dos mesmos materiais do
instrumento de medição. Agora, a
temperatura de referência não é mais
aquela da junta fria, mas a do
instrumento de medição da tensão. A
figura 2 mostra a montagem de um
sistema de medição de temperatura
completo:
Figura 2. Sistema de medição de temperatura
utilizando termopar.
pf3
pf4
pf5

Pré-visualização parcial do texto
