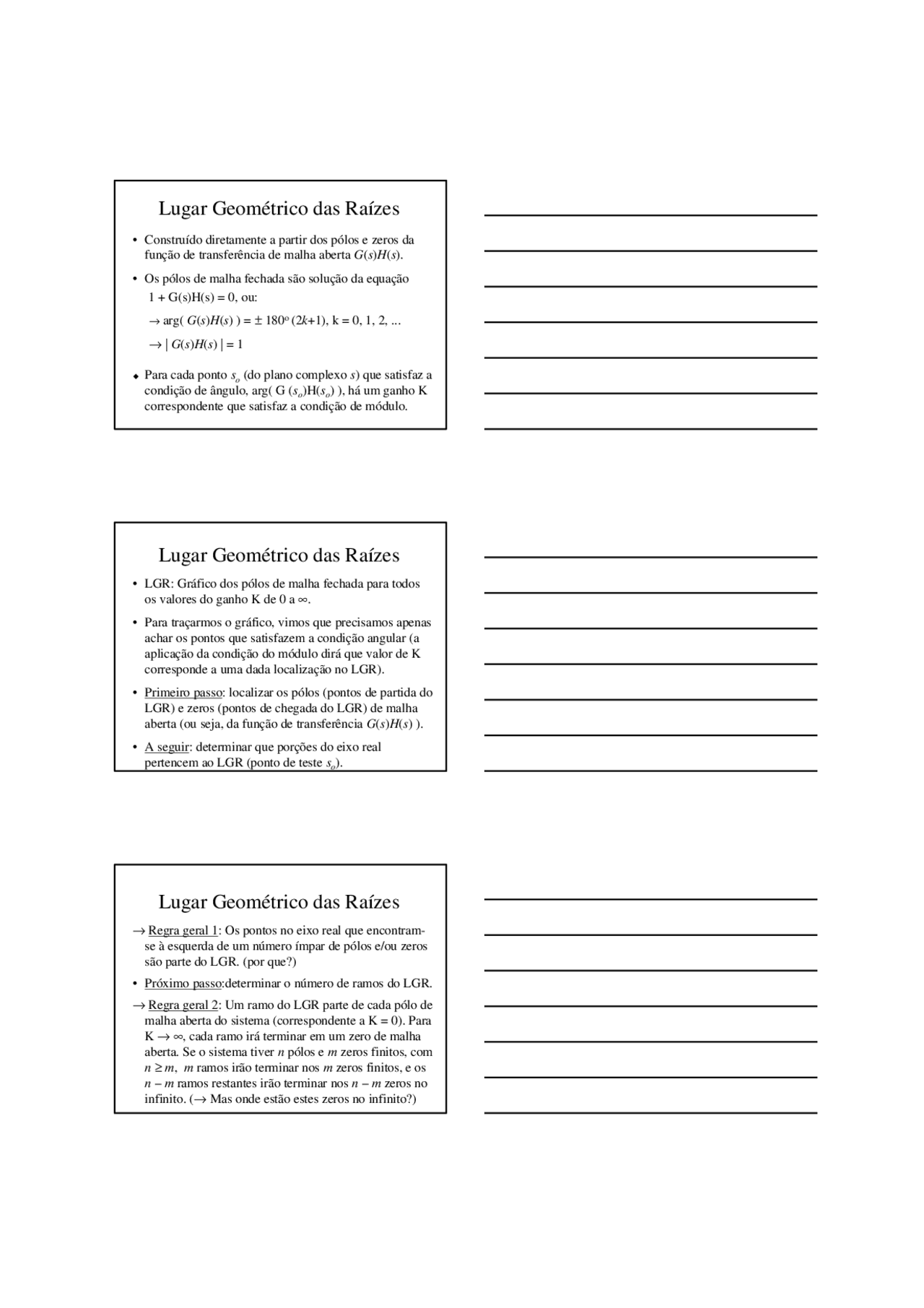

bg1
1
Lugar Geométrico das Raízes
•Construído diretamente a partir dos pólos e zeros da
função de transferência de malha aberta G(s)H(s).
•Os pólos de malha fechada são solução da equação
1 + G(s)H(s) = 0, ou:
→arg( G(s)H(s) ) = ±180o (2k+1), k = 0, 1, 2, ...
→|G(s)H(s) | = 1
uPara cada ponto so(do plano complexo s) que satisfaz a
condição de ângulo, arg( G (so)H(so) ), há um ganho K
correspondente que satisfaz a condição de módulo.
Lugar Geométrico das Raízes
•LGR: Gráfico dos pólos de malha fechada para todos
os valores do ganho K de 0 a ∞.
•Para traçarmos o gráfico, vimos que precisamos apenas
achar os pontos que satisfazem a condição angular (a
aplicação da condição do módulo dirá que valor de K
corresponde a uma dada localização no LGR).
•Primeiro passo: localizar os pólos (pontos de partida do
LGR) e zeros (pontos de chegada do LGR) de malha
aberta (ou seja, da função de transferência G(s)H(s) ).
•A seguir: determinar que porções do eixo real
pertencem ao LGR (ponto de teste so).
Lugar Geométrico das Raízes
→Regra geral 1: Os pontos no eixo real que encontram-
se à esquerda de um número ímpar de pólos e/ou zeros
são parte do LGR. (por que?)
•Próximo passo:determinar o número de ramos do LGR.
→Regra geral 2: Um ramo do LGR parte de cada pólo de
malha aberta do sistema (correspondente a K = 0). Para
K →∞, cada ramo irá terminar em um zero de malha
aberta. Se o sistema tiver n pólos e mzeros finitos, com
n≥m, mramos irão terminar nos mzeros finitos, e os
n–mramos restantes irão terminar nos n–mzeros no
infinito. (→Mas onde estão estes zeros no infinito?)
pf3
