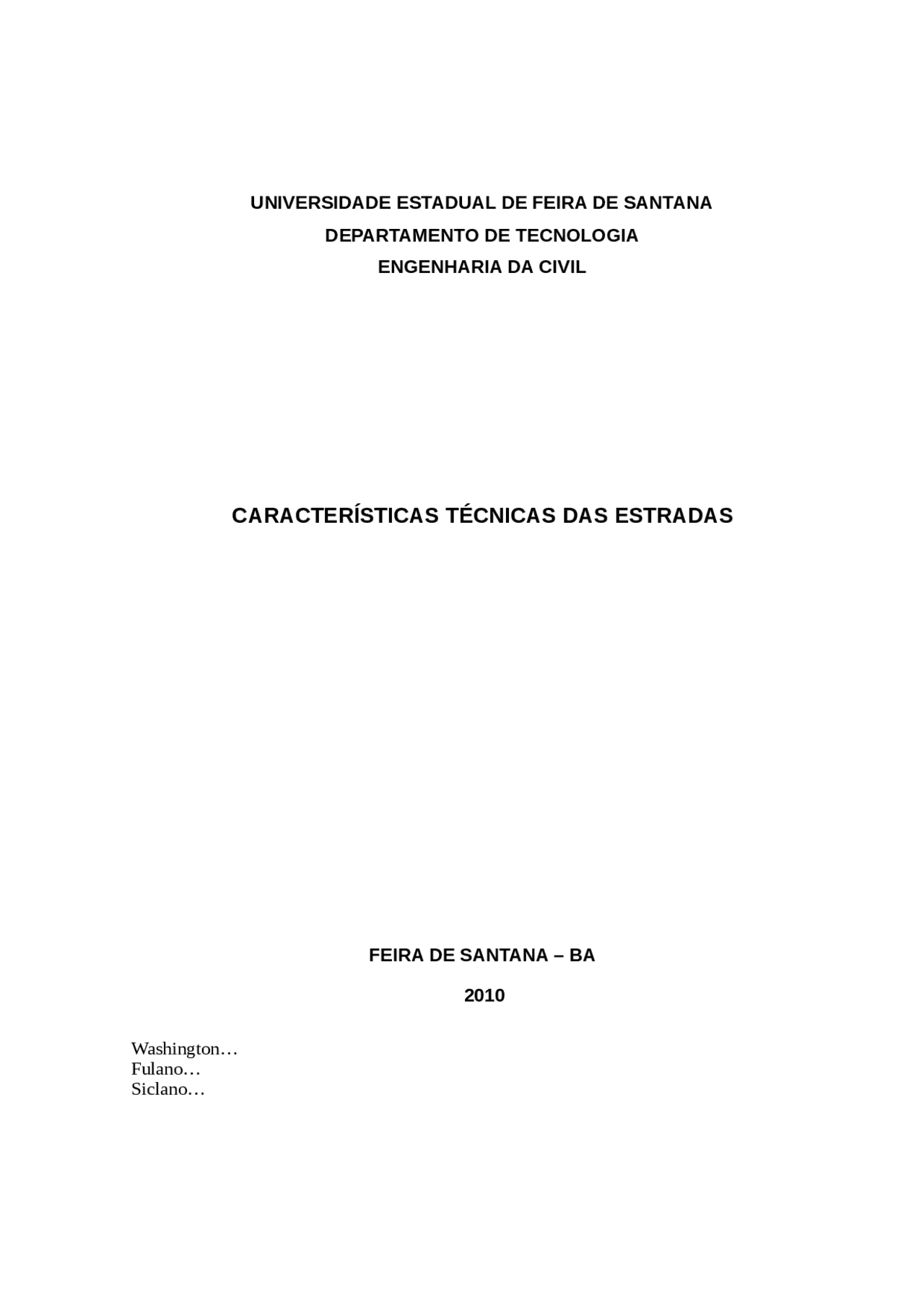

UNIVERSIDADE ESTADUAL DE FEIRA DE SANTANA
DEPARTAMENTO DE TECNOLOGIA
ENGENHARIA DA CIVIL
CARACTERÍSTICAS TÉCNICAS DAS ESTRADAS
FEIRA DE SANTANA – BA
2010
Washington…
Fulano…
Siclano…
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
trabalho de estradas, Trabalhos de Engenharia Civil
caracteristicas tecnicas de estradas
Tipologia: Trabalhos
Antes de 2010
1 / 8
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe trabalho de estradas e outras Trabalhos em PDF para Engenharia Civil, somente na Docsity!
UNIVERSIDADE ESTADUAL DE FEIRA DE SANTANA
DEPARTAMENTO DE TECNOLOGIA
ENGENHARIA DA CIVIL
CARACTERÍSTICAS TÉCNICAS DAS ESTRADAS
FEIRA DE SANTANA – BA
Washington…
Fulano…
Siclano…
CARACTERÍSTICAS TÉCNICAS DAS ESTRADAS
Trabalho apresentado à disciplina Estrada, ministrada pela
Prª , no curso de Engenharia Civil da Universidade
Estadual de Feira de Santa – UEFS, como requisito para a
avaliação parcial.
Feira de Santana
1 INTRODUÇÃO
As propriedades técnicas de uma estrada são baseadas em vários fatores, os quais seguem uma
hierarquia no que se baseia a elementos essenciais para construção de uma rodovia ou ferrovia. A
maioria das bibliografias considera em grau de importância o quesito do volume de tráfego, o qual
como já discutido em sala de aula muitas vezes não é levado em conta. Nesse sentido ,normalmente há
um costume de seguir outros parâmetros para ser decisivo na elaboração de fixação das características
geométricas de uma estrada assim como :definição orográfica do trecho da mesma.
Fc = m.v^2 /R
G G
Fa = P. f F 0B A
= mg.f
F 0
6 1 P = mg^
F 0 6 1
Quando o veículo desloca-se sobre a curva sem sofrer deslizamento no sentido lateral, a situação é de equilíbrio, como mostra a Figura III.1.1. Na direção tangente ao plano da pista as componentes de P e Fa, devem igualar a força resultante necessária, dirigida para o centro da curva, tal que: F (^) c = m.a (^) n.
Logo: Fc. cosF 0 6 1= P. senF 0 6 1+ Fa
Assim: m(v^2 /R). cosF 0 6 1F 0 2 Dmg. senF 0 6 1F 0 2 Dmg. f = 0
dividindo toda a expressão por m.g.cosF 0 6 1 , resulta:
(v^2 /gR)F 0 2 DtgF 0 6 1F 0 2 Df / cosF 0 6 1 = 0.
E considerando ainda, que cosF 0 6 1F 0 4 01, resulta:
Na prática rodoviária é usual entrar com a velocidade em Km/h. Convertendo a velocidade de m/s para Km/h e introduzindo o valor de g = 9,81 m/s2, resulta a expressão teórica para o cálculo da superelevação:
(I.1.1)
Não se levando em conta o coeficiente de atrito, como é de praxe, a expressão (III.1.1) reduz- se a :
(I1.2)
A expressão teórica (III.1.1) dá resultados muito exagerados para os raios pequenos, menores do que 250 m. A prática indicou valores máximos em torno de 10 a 12 % para a superelevação máxima. Por este motivo adotou-se o critério de aplicar 0,75.V no lugar de V. O DNIT utilizou um critério empírico, que estabelece uma variação de 0,5 % para cada 20 m de variação do raio, decrescendo a superelevação à medida que o raio aumenta. Ver item II.4.2, letra h, no Capítulo II.
Obs.: O coeficiente de atrito obtido empiricamente pode ser calculado pela expressão III.1.3:
(III.1.3)
Uma expressão mais conservadora ainda foi estabelecida pelo Prof. Alfonso de la Torre, representada pela equação III.1.4.
(III.1.4)
2.1 Distribuição da superelevação
A distribuição da superelevação na rodovia, quando não existe curva de transição entre a tangente e a curva, é feita metade na tangente e metade na curva circular elevando o bordo externo da pista em torno do bordo interno. O comprimento necessário de pista para aplicar a aceleração centrífuga pode ser obtido de um critério de conforto, que limita a "velocidade" de aplicação da aceleração centrífuga, em uma taxa máxima de crescimento da aceleração J = 0,6 m/s 2 /s, ou J = 0,6 m/s 3. O comprimento mínimo de tangente, entre duas curvas reversas, deve permitir a aplicação da fração da superelevação nos dois sentidos.
2.2 Raio mínimo
Os raios mínimos são determinados com base na superelevação máxima admissível no traçado. Da expressão teórica da superelevação isolando o raio obtém-se a expressão
Para determinar os raios mínimos para as rodovias de Classe Especial tomam-se:
f = 0 tgF 0 6 1= 0,10 ( superelevação máxima de 10 %) V = 75 % da velocidade diretriz.
Ex. Cálculo do raio mínimo para rodovia de Classe Especial em terreno ondulado.
Com f = 0, tgF 0 6 1= 0,10 e V = 0,75 x 80 = 60 Km/h, resulta R (^) mín = 283,46F 0 4 0280 m.
Para determinar os raios mínimos para as rodovias de Classe I, II e III tomam-se:
f = dado pela expressão (III.1.3) tgF 0 6 1= 0,08 ( superelevação máxima de 8 %) V = Igual à velocidade diretriz.
Ex. Cálculo do raio mínimo para rodovia de Classe I em terreno plano.
Com f = 0,1539, tgF 0 6 1= 0,08 e V = 100 Km/h, resulta R (^) mín = 336,66F 0 4 0340 m.
3 SUPERLARGURA
A superlargura é o aumento da largura da pista empregado para facilitar a inscrição e o movimento do veículo na curva. Sendo R o raio da curva no eixo da pista, b o comprimento do gabarito. A superlargura deve ser tal que impeça a invasão do veículo na faixa ao lado.
A superlargura S é obtida da construção: B R S = R - OA b O OA 2 = OB 2 – AB^2
É a distância mínima para que dois veículos que trafegam em sentidos opostos (um deles na contra-mão) possam parar, sem colisão.
Dv 2 = 2.Dv 1 Dv 2 = 1.V + 0,02.V^2 (V.2.2.1)
4.2.3 Distância mínima de ultrapassagem
A B
Situação inicial: A e B 0,75.v a 0,75.v
do dp dc
A B 0,75.v v C Momento de decisão: A e B a 0,75.v
v C 0,75.v Final da ultrapassagem B A A (acelerado uniforme- mente de 0,75.v a v) Dvp Figura V.2.3.1. Logo: Dvp = do + dp + dc onde: Dvp = distância de visibilidade de passagem. do = distância percorrida por A durante a observação e decisão (a 75 % da velocidade diretriz). O tempo de observação varia de 3 a 4 s. Assim: do = (0,75.v).4 do = 3.v
dp = distância percorrida durante a ultrapassagem de B, em que o veículo A acelera uniformemente desde v 0 = 0,75.v até a velocidade final v, no final da ultrapassagem. O tempo de passagem de B por A, que acelera com uma aceleração a é igual a: tp = (v- v 0 )/ a. E da cinemática sabe-se que a distância percorrida no movimento uniformemente acelerado, partindo com v 0 até atingir v , vale:
dp = (v 2 – v 02 ) / 2.a.
Tomando v 0 = 0,75.v e substituindo nesta expressão obtém-se:
dp = 0,21875.v 2 /a dc = distância percorrida por C à velocidade diretriz, durante a ultrapassagem de B por A. No tempo tp o veículo C percorre: dc = v.t (^) p. Substituindo a expressão de t (^) p acima e colocando v 0 = 0,75.v, resulta: dc = 0,25.v^2 /a
E a distância de visibilidade necessária para a ultrapassagem fica:
Dvp = do + dp + dc = 3.v + 0,21875.v^2 /a + 0,25.v^2 /a F 0 5 C Dvp = 3.v + 0,46875.v^2 /a
Introduzindo v em km/h na expressão acima resulta a distância Dvp em função da velocidade:
Dvp = 0,834.V + 0,0362.V^2 /a (V.2.3.1)
V(km/
h)
a (m/s 2 )
Exemplo: Determinar a velocidade de ultrapassagem para uma rodovia a ser projetada com velocidade diretriz V = 100 km/h.
Dvp = 0,834x100 + 0,0362x100^2 /0,60 = 704,2 m DvpF 0 4 0705 m
