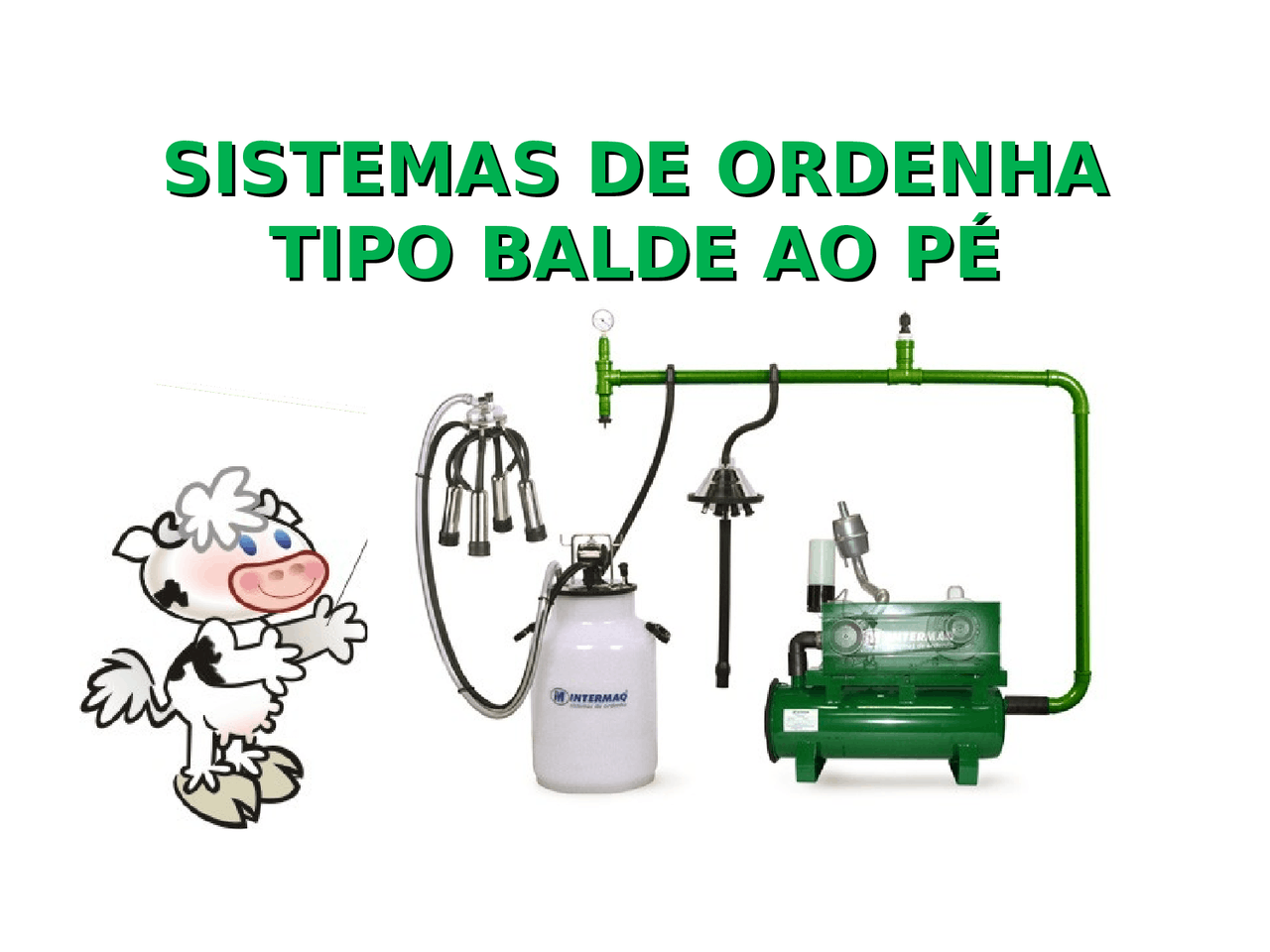

SISTEMAS DE ORDENHASISTEMAS DE ORDENHA

TIPO BALDE AO PÉ TIPO BALDE AO PÉ

Depósito de segurançaDepósito de segurança

• (^) Recipiente na tubulação de vácuo principal, instalado após as bombas de

vácuo, com a finalidade de evitar que matéria líquida ou sólida seja aspirada

pela Bomba de Vácuo.

• (^) Pode ser fornecido em diversos tamanhos com no mínimo 15 litros, admissão

de ar com diâmetro não inferior a tubulação de vácuo principal e drenagem são

exigências da norma.

Capa de proteção Parafuso de regulagem Mola Válvula de admissão de ar Regulador Regulador de Molas de Molas

Tampa Entrada de ar Preenchimento c/ chumbo Peso Válvula de admissão de ar Regulador Regulador de Peso de Peso

VacuômetrosVacuômetros

• Instrumento que indica o nível de vácuo em relação a pressão atmosférica.
• (^) Pode ser fornecido em kPa ou cHG ( kilos pascal ou centímetros de mercúrio

Tomadas de vácuoTomadas de vácuo

Teteiras e Copos das teteirasTeteiras e Copos das teteiras

Diversificada linha de teteiras nacionais ou importadas, compatíveis com diversas

marcas de ordenhadeiras, garantindo higiene, fator decisivo para a qualidade do leite

e sanidade do úbere.

COLETOR FLOWMILK – i350COLETOR FLOWMILK – i Os coletores são peças da maior importância para a velocidade de ordenha, a saúde do úbere, o fluxo do leite e também da estabilidade do vácuo sobre a glândula mamária. O coletor tem grande impacto sobre a saúde das tetas e dos úberes dos animais. O FLOWMILK-i350 foi desenvolvido para produzir os melhores resultados e otimizar o processo de ordenha:

BOMBAS DE VÁCUOBOMBAS DE VÁCUO Uma completa linha de bombas de vácuo, capazes de atender as mais exigentes situações, adaptando-se às necessidades de cada propriedade.

A lubrificação ( 8 gotas p/min.)da bomba de vácuo

cumpre as seguintes finalidades:

1. Reduzir o atrito entre as partes sujeitas a um

contato continuo durante o trabalho da mesma.

2. Assegurar uma aderência perfeita entre as

palhetas e a carcaça em toda a circunstancia

percorrida pela palheta, facilitando assim uma

transferência uniforme de ar. A lubrificação deficiente

causará perdas em relação à capacidade de

produção da bomba e reduzirá sua vida útil.

Lubrificação excessiva não causa problemas à

bomba, exceto um maior consumo de óleo.

Lubrificador Lubrificador

Bombas de vácuoBombas de vácuo Como funcionam.

A = orifício de entrada do óleo D = lado pressão positiva S = lado da sucção

Rotor S Entrada do ar D Saída do ar Orifício das palhetas A

• (^) O QUE É VÁCUO E QUAL A SUA FUNÇÃO NOS EQUIPAMENTOS DE ORDENHA?
• (^) VÁCUO É TODA PRESSÃO MENOR DO QUE A PRESSÃO ATMOSFÉRICA.
• (^) A FUNÇÃO DO VÁCUO NOS EQUIPAMENTOS DE ORDENHA

1. Manter o conjunto de ordenha conectado a vaca.
2. Alternar entre as fases de sucção e massagem durante a ordenha.
3. Sugar o leite de dentro do úbere.
4. Transportar o leite a partir do Coletor até o recipiente de leite, que pode ser o Tarro ou a Unidade Final de Leite nos equipamentos Canalizados.

VÁCUO VÁCUO
