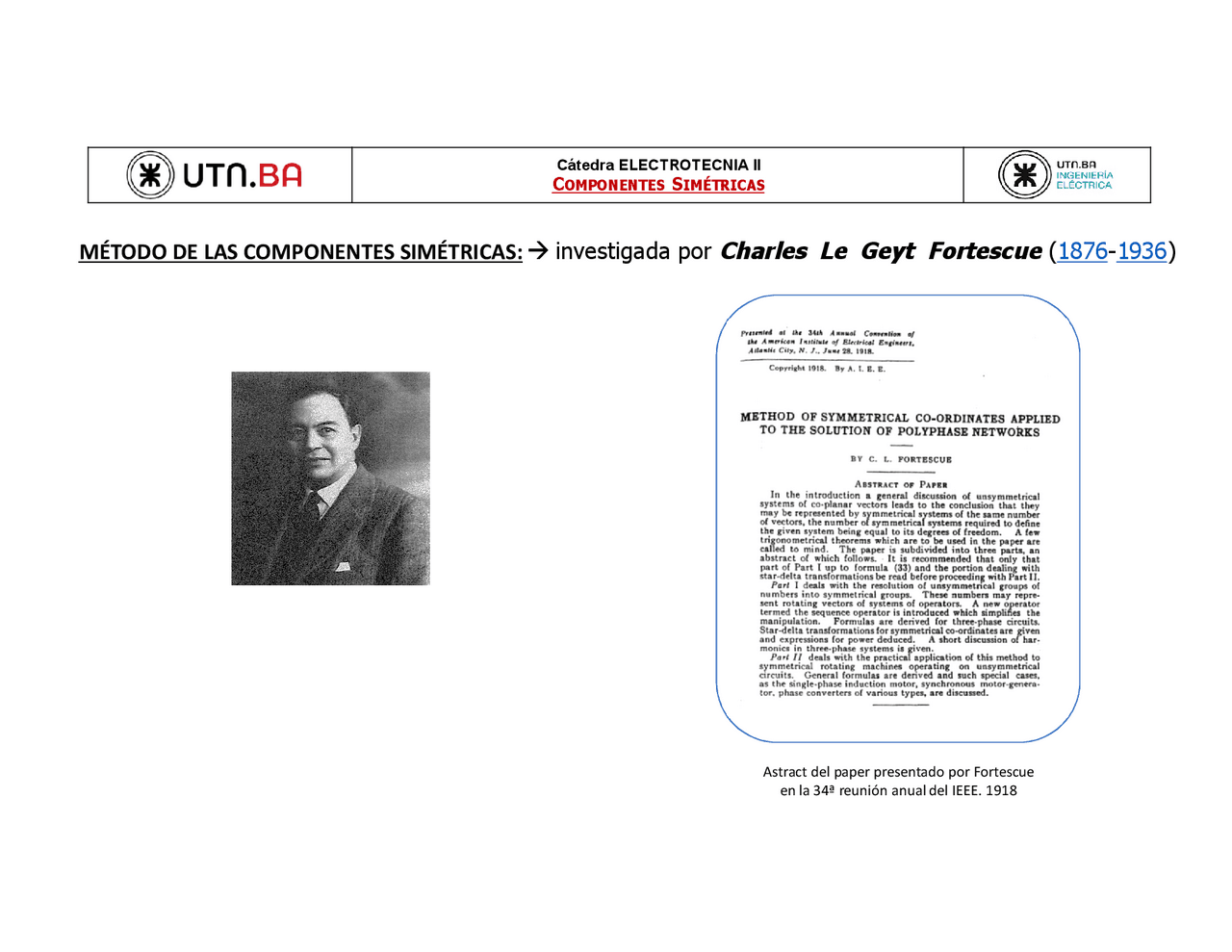

Cátedra ELECTROTECNIA II
COMPONENTES SIMÉTRICAS
MÉTODO DE LAS COMPONENTES SIMÉTRICAS: investigada por
Charles Le Geyt Fortescue
(1876-1936)
Astract del paper presentado por Fortescue
en la 34ª reunión anual del IEEE. 1918
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
componente simétrica 1, Diapositivas de Teoría de Circuitos
explicación del teorema de forteschu aplicado a desbalance en circuitos trifásicos
Tipo: Diapositivas
2022/2023
1 / 14
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga componente simétrica 1 y más Diapositivas en PDF de Teoría de Circuitos solo en Docsity!
COMPONENTES SIMÉTRICAS MÉTODO DE LAS COMPONENTES SIMÉTRICAS: investigada por Charles Le Geyt Fortescue ( 1876 - 1936 ) Astract del paper presentado por Fortescue en la 34ª reunión anual del IEEE. 1918
COMPONENTES SIMÉTRICAS “Un sistema trifásico asimétrico de magnitudes eléctricas puede reemplazarse por tres sistemas trifásicos simétricos equivalentes: un sistema homopolar simétrico y equilibrado más un sistema trifásico simétrico y equilibrado de secuencia directa más un sistema trifásico simétrico y equilibrado de secuencia inversa”
TEOREMA DE FORTESCUE
COMPONENTES SIMÉTRICAS Terna original desequilibrada Secuencia directa (1) Secuencia inversa (2) Secuencia homopolar (0) Superposición de 3 ternas simétricas y equilibradas
COMPONENTES SIMÉTRICAS
COMPONENTES SIMÉTRICAS
COMPONENTES SIMÉTRICAS I a 0 + I a 1 + I a 2 = I a I b 0 + I b 1 + I b 2 = I b I c 0 + I c 1 + I c 2 = I c a^2 = 1.e j240º a^3 = 1.e j0º^ = 1 1 + a + a^2 = 0 operador de giro “a” (^) a = 1. e j 1 2 0 º^
COMPONENTES SIMÉTRICAS 3Ia 0
- (1+a 2 +a)Ia 1
- (1+a+a 2 )Ia 2 = Ia + Ib +Ic Ia 0 = 1/3 (Ia + Ib +Ic)
Ia 0 + Ia 1 + Ia 2 = Ia
Ia 0 + a 2 Ia 1 + a Ia 2 = Ib
Ia 0 + a Ia 1 + a 2 Ia 2 = Ic
COMPONENTES SIMÉTRICAS
Ia 0 + Ia 1 + Ia 2 = Ia
a Ia 0 + a 3 Ia 1 + a 2 Ia 2 = a Ib
a 2 Ia 0 + a 3 Ia 1 + a 4 Ia 2 = a 2 Ic
( 1 + a + a 2 )Ia 0 + ( 1 + a 3 + a 3 )Ia 1 + ( 1 + a 2 + a 4 )Ia 2 = Ia + a Ib + a 2 Ic
Ia 0 + Ia 1 + Ia 2 = Ia
Ia 0 + a 2 Ia 1 + a Ia 2 = Ib
Ia 0 + a Ia 1 + a 2 Ia 2 = Ic
I a 1 = 1 /3 ( I a + a I b + a
2
I c )
3 Ia 1 = Ia + a Ib + a 2 Ic
COMPONENTES SIMÉTRICAS En las ecuaciones de secuencia homopolar se observa que: Un sistema de corrientes de línea que alimenta una carga en estrella sin neutro o bien en Δ, no presenta corriente de secuencia cero dado que la suma de las corrientes de línea es nula De la misma manera, una terna de tensiones de línea nunca tendrá componente homopolar, ya que por definición se trata siempre de una terna de suma cero Ia 0 = 1/3 (Ia + Ib +Ic) Ua 0 = 1/3(Ua + Ub +Uc)
COMPONENTES SIMÉTRICAS
