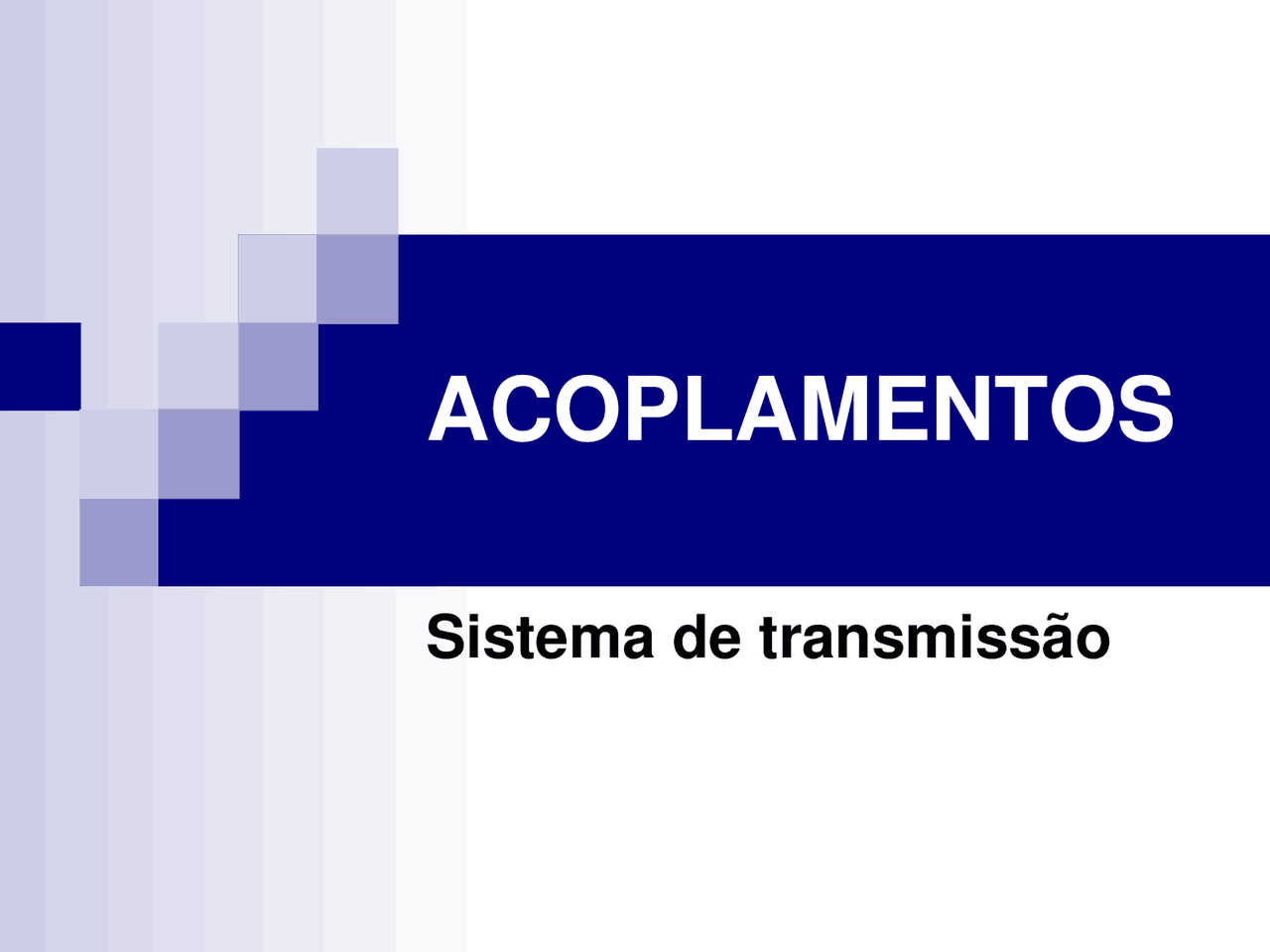

ACOPLAMENTOS
Sistema de transmissão
Definição
É um conjunto mecânico que transmite movimento entre duas árvores ou eixos.
Podem ser fixos (unem árvores como se fossem peça única), elásticos (suavizam movimentos bruscos e admitem desalinhamento paralelo e/ou angular) ou móveis (somente acoplam com movimentação através de acionamento).
Fixo com flanges parafusadas
É próprio para a transmissão de grande
potência em baixa velocidade.
Fixo com luva de compressão ou de aperto
Esse tipo de luva facilita a manutenção de máquinas e equipamentos, com a vantagem de não interferir no posicionamento das árvores, podendo ser montado e removido sem problemas de alinhamento.
Elástico de pinos
Os elementos transmissores são pinos de aço com mangas de borracha.
Elástico perflex
Os discos de acoplamento são unidos perifericamente por uma ligação de borracha apertada por anéis de pressão. Esse acoplamento permite o jogo longitudinal de eixos.
Elástico de fita de aço
Consiste de dois cubos providos de flanges ranhuradas, nos quais está montada uma grade elástica que liga os cubos. O conjunto está alojado em duas tampas providas de junta de encosto e de retentor elástico junto ao cubo. Todo o espaço entre os cabos e as tampas é preenchido com graxa. Apesar de esse acoplamento ser flexível, as árvores devem estar bem alinhadas no ato de sua instalação para que não provoquem vibrações excessivas em serviço.
Elástico de fita de aço
Elástico de dentes arqueados
Elástico junta homocinética
Esse tipo de junta é usado para transmitir movimento entre árvores que precisam sofrer variação angular, durante sua atividade. Essa junta é constituída de esferas de aço que se alojam em calhas.
Móveis de garras ou dentes
A rotação é transmitida por meio do encaixe das garras ou de dentes. Geralmente, esses acoplamentos são usados em aventais e caixas de engrenagens de máquinas- ferramenta convencionais.
Móveis de garras ou dentes
