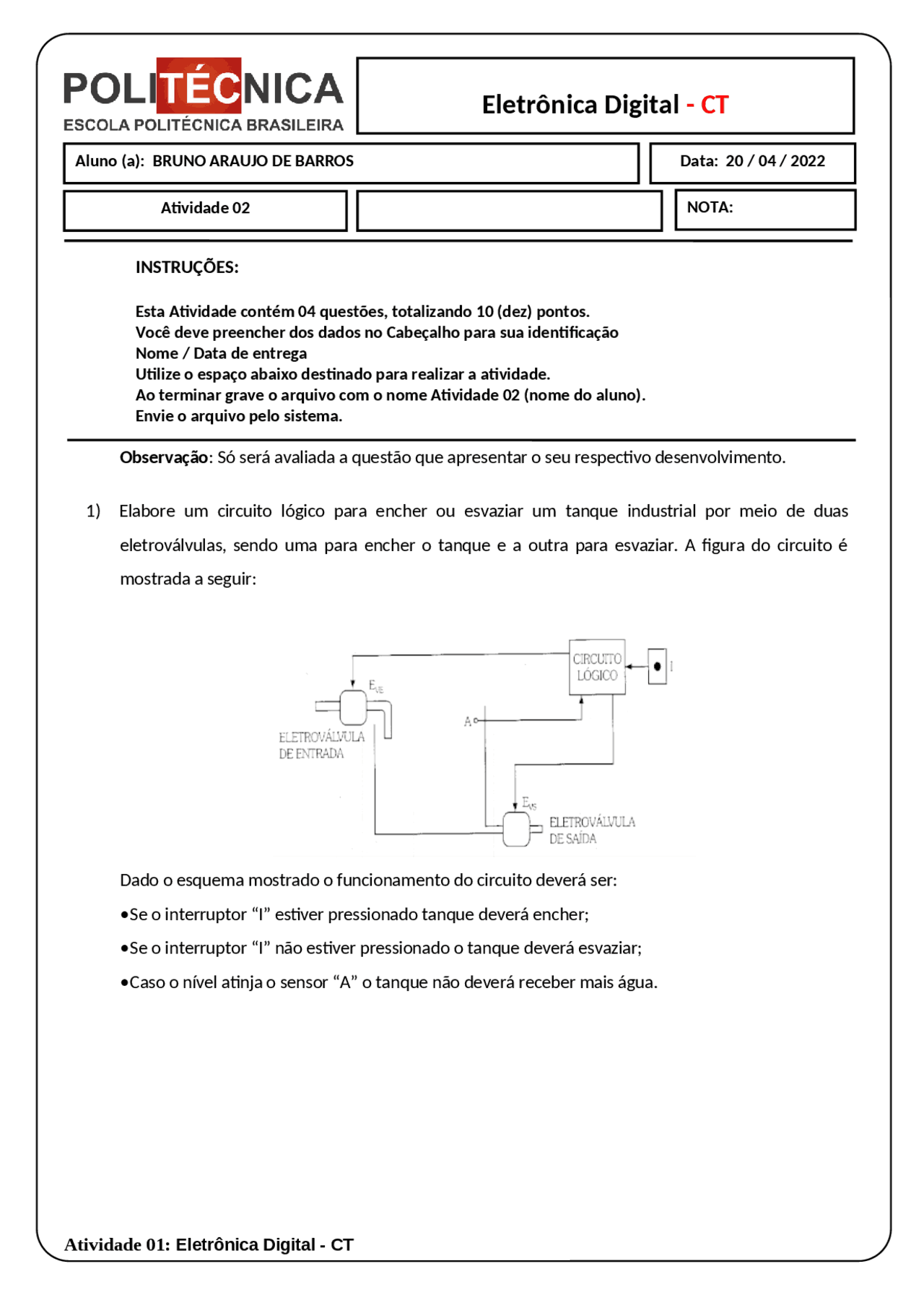

Atividade 01: Eletrônica Digital - CT
Observação: Só será avaliada a questão que apresentar o seu respectivo desenvolvimento.
1) Elabore um circuito lógico para encher ou esvaziar um tanque industrial por meio de duas
eletroválvulas, sendo uma para encher o tanque e a outra para esvaziar. A figura do circuito é
mostrada a seguir:
Dado o esquema mostrado o funcionamento do circuito deverá ser:
•Se o interruptor “I” estiver pressionado tanque deverá encher;
•Se o interruptor “I” não estiver pressionado o tanque deverá esvaziar;
•Caso o nível atinja o sensor “A” o tanque não deverá receber mais água.
Eletrônica Digital - CT
Aluno (a): BRUNO ARAUJO DE BARROS Data: 20 / 04 / 2022
Atividade 02 NOTA:
INSTRUÇÕES:
Esta Atividade contém 04 questões, totalizando 10 (dez) pontos.
Você deve preencher dos dados no Cabeçalho para sua identificação
Nome / Data de entrega
Utilize o espaço abaixo destinado para realizar a atividade.
Ao terminar grave o arquivo com o nome Atividade 02 (nome do aluno).
Envie o arquivo pelo sistema.
