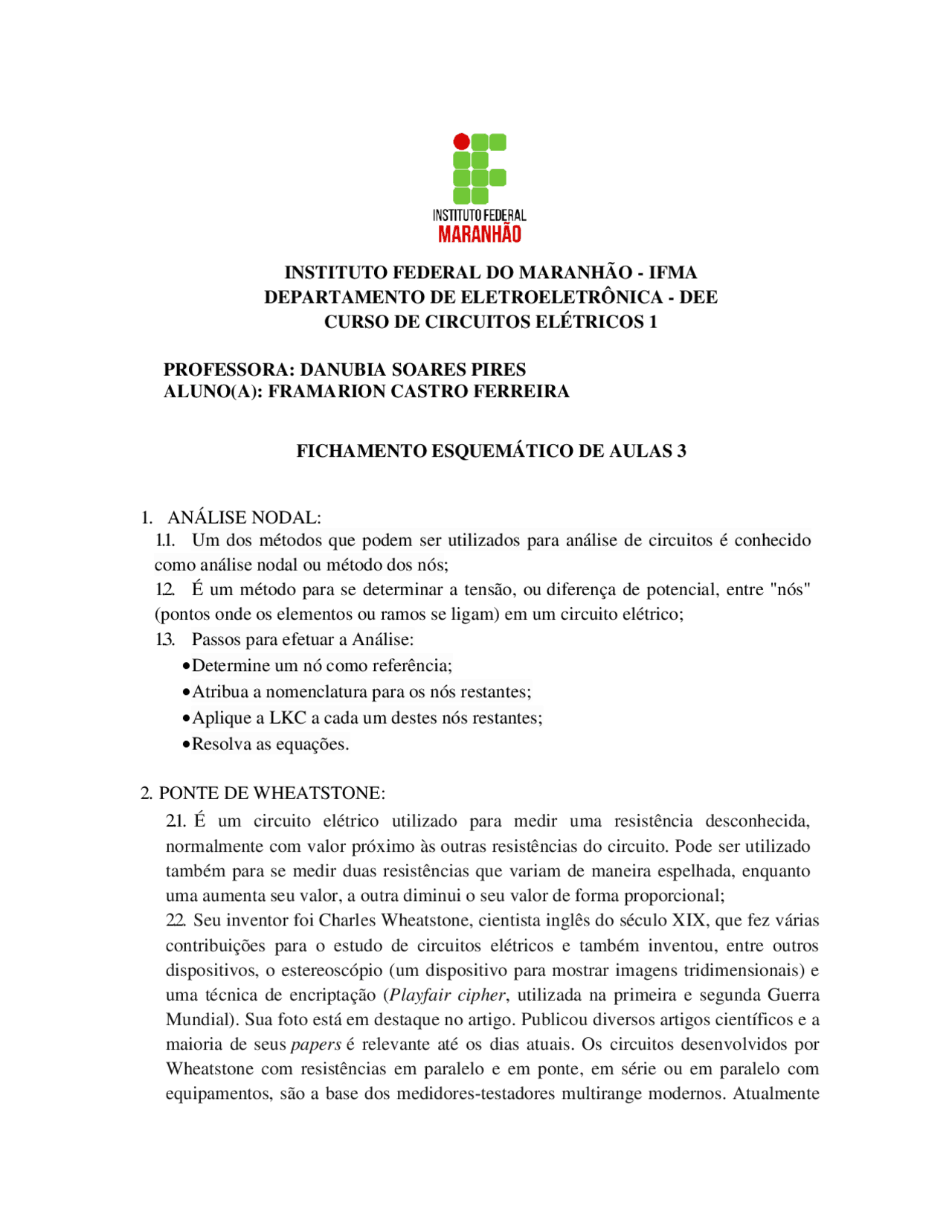

INSTITUTO FEDERAL DO MARANHÃO - IFMA
DEPARTAMENTO DE ELETROELETRÔNICA - DEE
CURSO DE CIRCUITOS ELÉTRICOS 1
PROFESSORA: DANUBIA SOARES PIRES
ALUNO(A): FRAMARION CASTRO FERREIRA
FICHAMENTO ESQUEMÁTICO DE AULAS 3
1. ANÁLISE NODAL:
1.1. Um dos métodos que podem ser utilizados para análise de circuitos é conhecido
como análise nodal ou método dos nós;
1.2. É um método para se determinar a tensão, ou diferença de potencial, entre "nós"
(pontos onde os elementos ou ramos se ligam) em um circuito elétrico;
1.3. Passos para efetuar a Análise:
Determine um nó como referência;
Atribua a nomenclatura para os nós restantes;
Aplique a LKC a cada um destes nós restantes;
Resolva as equações.
2. PONTE DE WHEATSTONE:
2.1. É um circuito elétrico utilizado para medir uma resistência desconhecida,
normalmente com valor próximo às outras resistências do circuito. Pode ser utilizado
também para se medir duas resistências que variam de maneira espelhada, enquanto
uma aumenta seu valor, a outra diminui o seu valor de forma proporcional;
2.2. Seu inventor foi Charles Wheatstone, cientista inglês do século XIX, que fez várias
contribuições para o estudo de circuitos elétricos e também inventou, entre outros
dispositivos, o estereoscópio (um dispositivo para mostrar imagens tridimensionais) e
uma técnica de encriptação (Playfair cipher, utilizada na primeira e segunda Guerra
Mundial). Sua foto está em destaque no artigo. Publicou diversos artigos científicos e a
maioria de seus papers é relevante até os dias atuais. Os circuitos desenvolvidos por
Wheatstone com resistências em paralelo e em ponte, em série ou em paralelo com
equipamentos, são a base dos medidores-testadores multirange modernos. Atualmente
