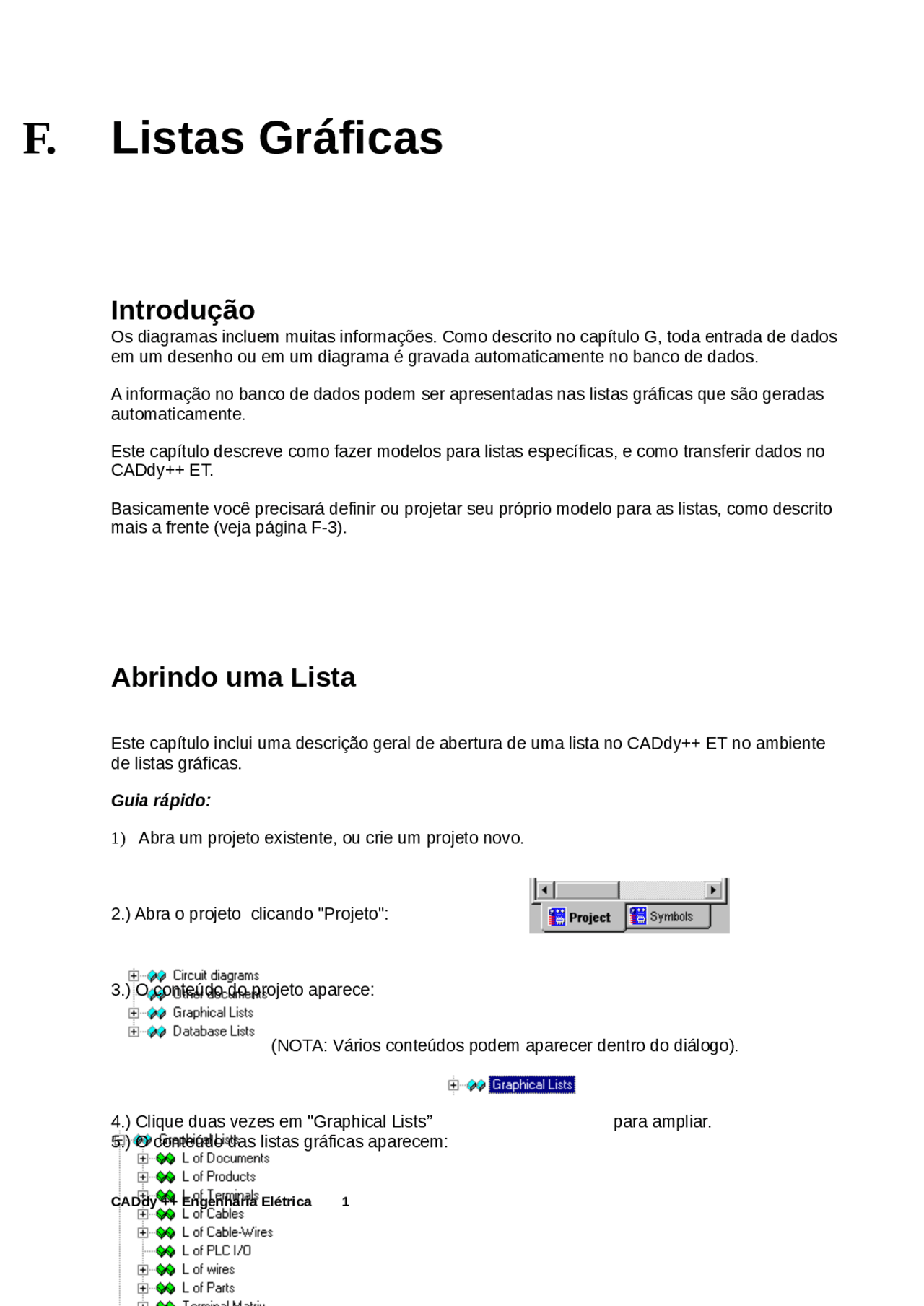

F. Listas Gráficas
Introdução
Os diagramas incluem muitas informações. Como descrito no capítulo G, toda entrada de dados em um desenho ou em um diagrama é gravada automaticamente no banco de dados. A informação no banco de dados podem ser apresentadas nas listas gráficas que são geradas automaticamente. Este capítulo descreve como fazer modelos para listas específicas, e como transferir dados no CADdy++ ET. Basicamente você precisará definir ou projetar seu próprio modelo para as listas, como descrito mais a frente (veja página F-3).
Abrindo uma Lista
Este capítulo inclui uma descrição geral de abertura de uma lista no CADdy++ ET no ambiente de listas gráficas. Guia rápido:
- Abra um projeto existente, ou crie um projeto novo.
2.) Abra o projeto clicando "Projeto":
3.) O conteúdo do projeto aparece: (NOTA: Vários conteúdos podem aparecer dentro do diálogo).
4.) Clique duas vezes em "Graphical Lists” para ampliar. 5.) O conteúdo das listas gráficas aparecem:
(NOTA: Vários conteúdos dentro do diálogo podem aparecer).
- Criar Formulário na página F- Leia mais:
- Lista de Documentos na página F-
- Lista de Produtos na página F-
- Lista de terminais na página F-
- Lista de cabos na página F-
- Listas de Cabo-fios na página F-
- Lista de CLP I/O na página F-
- Lista de fios na página F-
- Lista de Partes na página F-
- Matriz de Terminais na página F-
- Lista de Multicores na página F-
12.) Quando o design é finalizado, selecione todos os elementos (CTRL + A) no desenho. 13.) Selecione a função adicionar seleção ao grupo. 14.) Salvar o novo modelo como um modelo de página com a função Modelo de Página (Salvar como…). 15.) Repita passo 4 e 5 para indicar o novo nome do modelo para a lista desejada (com o nome declarado no passo 14.). 16a.) Salve o projeto, ou 16b.) Salve o projeto como um novo modelo para projeto com a função Modelo de Projeto (Salvar como…).
Gerar Lista
Listas gráficas são geradas automaticamente pelo CADdy++ ET, baseado nos conteúdos do banco de dados. Você pode conferir os conteúdos do banco de dados pelas funções em Utilitarios de Banco de dados. Antes de gerar qualquer lista, você tem que especificar uma forma para cada lista. Por favor, se refira a capítulo Criar Formulário (veja página F-3).
Guia rápido: 1.) Escolha a lista desejada nas "listas gráficas" (veja Abrindo uma Lista na página F-1). 2.) Clique a lista e selecione GERAR. 3.) O CADdy++ ET gera as lista(s).
NOTA: Listas previamente geradas são APAGADAS quando geradas as listas novas. Portanto editar manualmente as listas gráficas não é recomendado.
As Listas
Este capítulo contém informação detalhada para cada lista do CADdy++ ET.
Lista de Documentos
Esta lista contém informação sobre os documentos incluídos no projeto.
Além das reservas de texto ordinárias no campo de título, aparecem as reservas de texto especiais seguintes:
ID Descrição #Lines 19 7.5 O número máximo de linhas (19) distância entre as linhas(7.5). Este texto pode ser localizado em qualquer lugar na folha. NOTA: Vários conteúdos de número de linhas e distâncias de linha podem aparecer. #120010 Sem Folha. #120020 Índice de folha #120051 Revisão de dados #120100 Descrição da linha 01 para a folha #180010 Tipo de documento #180015 Equipamento (=) da folha
Leia mais:
- Lista de Documentos na página F-
- Lista de Produtos na página F-
- Lista de terminais na página F-
Lista de Terminais
Esta lista contém informação sobre os terminais incluídas nos diagramas de circuito. Além das reservas de texto ordinárias no campo de título, aparecem as reservas de texto especiais seguintes:
ID Descrição #Linhas 19 7.5 O número máximo de linhas (19) distância entre as linhas (7.5). Este texto pode ser localizado em qualquer lugar na folha. NOTA: Vários conteúdos de número de linhas e distâncias de linha podem aparecer. #120010 Sem folha. #120020 Índice de folha #160020 Coluna #160400 Terminal #160040 Tipo #160030 Comentário #182000 Conexão 1 #182001 Conexão 2
Leia mais:
- Lista de CLP I/O na página F-
- Lista de fios na página F-
- Lista de Partes na página F-
Lista de Cabos
Esta lista contém informação sobre os cabos incluídos nos diagramas de circuito. Além das reservas do texto ordinárias no campo de título, aparecem as reservas de texto especiais seguintes:
ID Descrição #Linhas 19 7.5 O número máximo de linhas (19) distância entre as linhas (7.5). Este texto pode ser localizado em qualquer lugar na folha. NOTA: Vários conteúdos de número de linhas e distâncias de linha podem aparecer. #160010 Cabo #160030 Descrição #160040 Tipo #160200 Dimensão #182000 De #182000 Para
Leia mais:
- Matriz de Terminais na página F-
- Lista de Multicores na página F-
Lista de CLP I/O
Esta lista contém informações sobre as entradas e saídas dos CLPs nos diagramas de circuito.
Além das reservas de texto ordinárias no campo de título, aparecem as reservas de texto especiais seguintes:
ID Descrição #Linhas 19 7.5 O número máximo de linhas (19) distância entre as linhas (7.5) Este texto pode ser localizado em qualquer lugar na folha. NOTA: Vários conteúdos de número de linhas e distâncias de linha podem aparecer. #160010 Nome do CLP #175100 Operando #175110 Endereço #175120 Comentário
Leia mais:
- Abrindo uma Lista na página F-
- Criar formulário na página F-
- Gerar lista na página F-
Lista de Fios
Esta lista contém informação sobre cada fio nos diagramas de circuito. Além das reservas de texto ordinárias no campo de título, aparecem as reservas de texto especiais seguintes:
ID Descrição #Linhas 19 7.5 O número de máximo de linhas (19) distância entre as linhas (7.5). Este texto pode ser localizado em qualquer lugar na folha. NOTA: Vários conteúdos de número de linhas e distâncias de linha podem aparecer. #120010 Sem folha #120020 Índice de folha #160020 Coluna (nc)
Leia mais:
- Abrindo uma Lista na página F-
- Criar formulário na página F-
- Gerar lista na página F-
Matriz de Terminais
A matriz terminais é um tipo especial de lista que combina um terminal com a informação sobre cabos conectados. A matriz terminal esta conforme a IEC 61082-3: 1994 (conexão terminal do tipo de grid). (nc)
Leia mais:
- Abrindo uma lista na página F-
- Criar formulário na página F-
- Gerar lista na página F-
Lista de Multicores
Esta lista contém informação sobre os fios definidos como multicore (veja capítulo E). Além das reservas de texto ordinárias no campo de título, aparecem as reservas de texto especiais seguintes:
ID Descrição #Linhas 19 7.5 O número de máximo de linhas (19) distância entre as linhas (7.5) Este texto pode ser localizado em qualquer lugar na folha. NOTA: Vários conteúdos de número de linhas e distâncias de linha podem aparecer. (nc)
Leia mais:
- Abrindo uma lista na página F-
- Criar formulário na página F-
- Gerar lista na página F-
