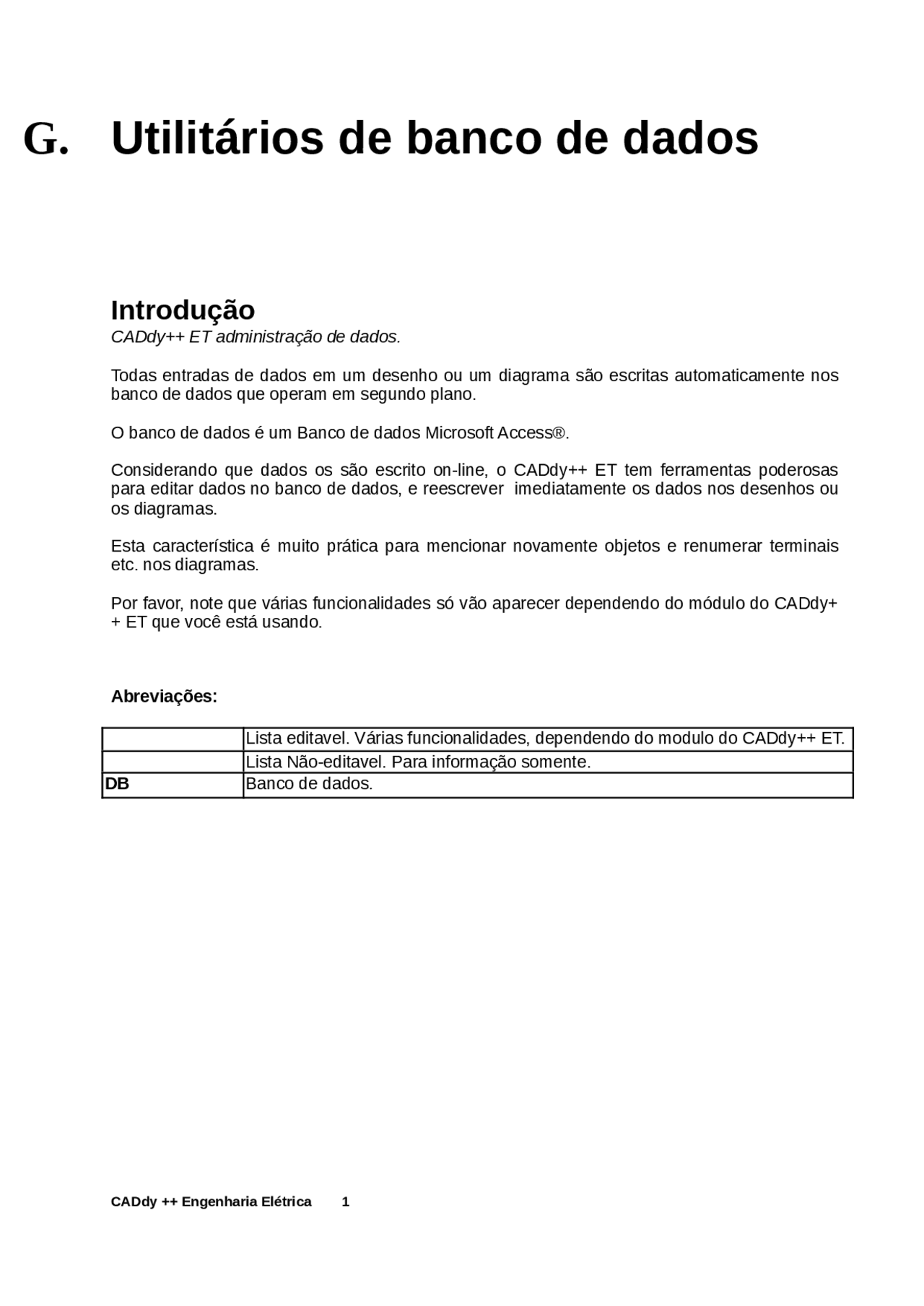

G. Utilitários de banco de dados
Introdução
CADdy++ ET administração de dados. Todas entradas de dados em um desenho ou um diagrama são escritas automaticamente nos banco de dados que operam em segundo plano. O banco de dados é um Banco de dados Microsoft Access®. Considerando que dados os são escrito on-line, o CADdy++ ET tem ferramentas poderosas para editar dados no banco de dados, e reescrever imediatamente os dados nos desenhos ou os diagramas. Esta característica é muito prática para mencionar novamente objetos e renumerar terminais etc. nos diagramas. Por favor, note que várias funcionalidades só vão aparecer dependendo do módulo do CADdy+
Abreviações: Lista editavel. Várias funcionalidades, dependendo do modulo do CADdy++ ET. Lista Não-editavel. Para informação somente. DB Banco de dados.
Abrindo uma lista - DB
Este capítulo inclui uma descrição geral de abertura de uma lista de dados no CADdy++ ET.
Guia rápido
1.) Abra um projeto existente, ou crie um projeto novo.
2.) Abra o projeto clicando no "Projeto": 3.) O conteúdo do projeto aparece:
(NOTA: Vários conteúdos podem aparecer dentro do diálogo).
4.) Clique duas vezes "Database Lists " para expandir. 5.) Os conteúdos das listas de banco de dados aparecem:
(NOTA: Vários conteúdos dentro do diálogo podem aparecer).
6a.) Clique duas vezes em qualquer lista para abri-la ,ou 6b.) Clique em qualquer lista com o botão direito do mouse para abrir ou imprimir. Leia mais:
- Documentos na página G-
- O Editor de produto na página G-
- Términos na página G-
- O Editor terminal na página G-
1.) Você pode usar os coringas " * ” e "?" como em qualquer outro programa do windows. 2.) Cada vez que um tipo de critério novo é adicionado ele é somado aos critérios, Isso enquanto o comando "Remove Filter" não for usado. O tipo atual de critério e\ou filtro é mostrado no topo do diálogo. Exemplo:
O valor do filtro “nome" esta fixado em " X2 " e no coluna " 5 ". O tipo de critério é fixado para “Numero" e "Para". Se nada é exibido, nenhum filtro ou tipo de critério esta ativado.
Manipulando Dados Simples
Econômico: Este capítulo inclui uma descrição geral de como manipular informação em listas específicas. Por favor, note que várias funcionalidades editoriais podem aparecer dependendo de qual módulo do CADdy++ ET você está usando.
Guia rápido: 1.) Depois de abrir uma lista - DB (veja página G-2), o conteúdo aparece à direita. 2.) Se a manipulação é possível, um diálogo em separado com dados específicos para o componente destacado aparece ao lado direito, por exemplo.:
3.) Você pode mudar qualquer dado que aparece na janela de TextValue. 4.) Simplesmente mude os dados na janela, e precione Enter quando terminar. 5.) Os dados são atualizados automaticamente e imediatamente nos desenhos e diagramas.
Sugestão 1: Você pode deixar a janela aberta, e abrir qualquer outro documento que você deseje. Se você abrir o desenho que você está editando, você verá, que aqueles dados são atualizado imediatamente no desenho enquanto mudam no banco de dados.
Notas adicionais por manipular dados múltiplos: Dentro dos campos de texto - valor, você tem as seguintes possibilidades para renomear ou renumerar:
**Código Explicação Exemplo ? Página $ Caminho £ Índice de página & Código de componente
Número consecutivo
a > b Renumere de um, a um passo para cima com b**
1>2: renumere de 1, passo +
a < b Renumere de um, a um passo para abaixo com b 100 < 2: renumere de 100, passo -
A Informação
Este capítulo contém informações detalhadas sobre o banco de dados em CADdy++ ET. LISTAS DE BANCO DE DADOS - DOCUMENTOS Esta lista contém informação sobre os documentos incluídos no projeto. Possíveis listas de documentos
ID Tipo de Documento 1000 Diagramas de circuito 2000 Outros Documentos 3001 Lista de Documentos 3011 Lista de Produtos 3020 Lista de Terminais 3030 Lista de Cabos 3031 Lista de Cabo-fios 3050 Lista de CLP I/O 3060 Lista de Fios 3100 Lista de Partes 3104 Matriz terminal 3200 Lista de Multicores
Leia mais : Abrindo uma lista-DB (veja página G-2)
Vendo uma lista-DB (veja página G-3) incluindo ordem e filtros
Editor de produto
LISTA DE BANCO DE DADOS - EDITOR DE PRODUTO Esta lista contém informação sobre os objetos (produtos) incluídos no projeto. Esta lista também contém ferramentas poderosas para manipular uma ou mais entradas de dados. Economico: Clique com o botão direito do mouse em qualquer campo, selecione e renumere a sucessão como desejar.
Leia mais:
Abrindo uma lista-DB (veja página G-2) Vendo uma lista-DB (veja página G-3) incluindo ordem e filtros Manipulando Dados Simples (veja página G-5) Manipulando Dados Múltiplos (veja página G-6)
Terminais
LISTA DE BANCO DE DADOS - TERMINAIS Esta lista contém informação sobre os terminais incluídos nos diagramas de circuito. Se você deseja manipular os conteúdos, por exemplo, mudar o nome de um terminal, ou renumerar todos os terminais, você deve usar o Editor de Terminal (veja página G-9). Leia mais: Abrindo uma lista-DB (veja página G-2) Vendo uma lista-DB (veja página G-3) incluindo ordem e filtros
Editor de terminais
LISTA DE BANCO DE DADOS - EDITOR TERMINAL Esta lista contém informação sobre os terminais incluídos nos diagramas de circuito.
Leia mais : Abrindo uma lista-DB (veja página G-2) Vendo uma lista-DB (veja página G-3) incluindo ordens e filtros
Editor de cabo
LISTA DE BANCO DE DADOS LISTA - EDITOR DE CABO Esta lista contém informação sobre os fios nos cabos incluídos nos diagramas de circuito. A lista tem ferramentas simples para manipular o nome do cabo ou cada fios de modo diferente etc Por favor, note que várias funcionalidades editoriais podem não aparecer dependendo do módulo do CADdy++ ET que você está usando. (nc)
Leia mais : Abrindo uma lista-DB (veja página G-2) Vendo uma lista-DB (veja página G-3) incluindo ordenando e filtra Manipulando Simples Dados (veja página G-5) Manipulando Múltiplos Dados (veja página G-6)
Contatos
LISTA DE BANCO DE DADOS - CONTATOS Esta lista contém informações sobre os reles de contatos adicionais nos diagramas de circuito. Se você deseja manipular os conteúdos, por exemplo. Mudar o nome de um rele, você tem que usar o Editor de Produto (veja página G-8)
Leia mais: Abrindo uma lista-DB (veja página G-2)
Vendo uma lista-DB (veja página G-3) incluindo ordens e filtros
CLP I/O
LISTA DE BANCO DE DADOS - CLP I/O Esta lista contém informações sobre o entradas e saídas dos CLPs nos diagramas de circuito. Se você deseja mudar o nome do CLP, você tem que usar o Editor de Produto (veja página G-8)
Leia mais : Abrindo uma lista-DB (veja página G-2) Vendo uma lista-DB (veja página G-3) incluindo ordens e filtros
Fios
LISTA DE BANCO DE DADOS - FIOS Esta lista contém informação sobre cada fio nos diagramas de circuito. Não é possível mudar a informação relativa a os fios, pois isto depende diretamente do plano gráfico do desenho. Leia mais: Abrindo uma lista-DB (veja página G-2) Vendo um lista-DB (veja página G-3) incluindo ordens e filtros
Sinais
LISTA DE BANCO DE DADOS - SINAIS Esta lista contém informação sobre os sinais (por exemplo. Potenciais) nos diagramas de circuito.
Leia mais: Abrindo uma lista-DB (veja página G-2) Vendo uma lista-DB (veja página G-3) incluindo ordens e filtros
Multicores
LISTA DE BANCO DE DADOS - MULTICORES Esta lista contém informação sobre o fio definido com multicores (veja capítulo E).
Leia mais: Abrindo uma lista-DB (veja página G-2) Vendo uma lista-DB (veja página G-3) incluindo ordens e filtros.
