C.

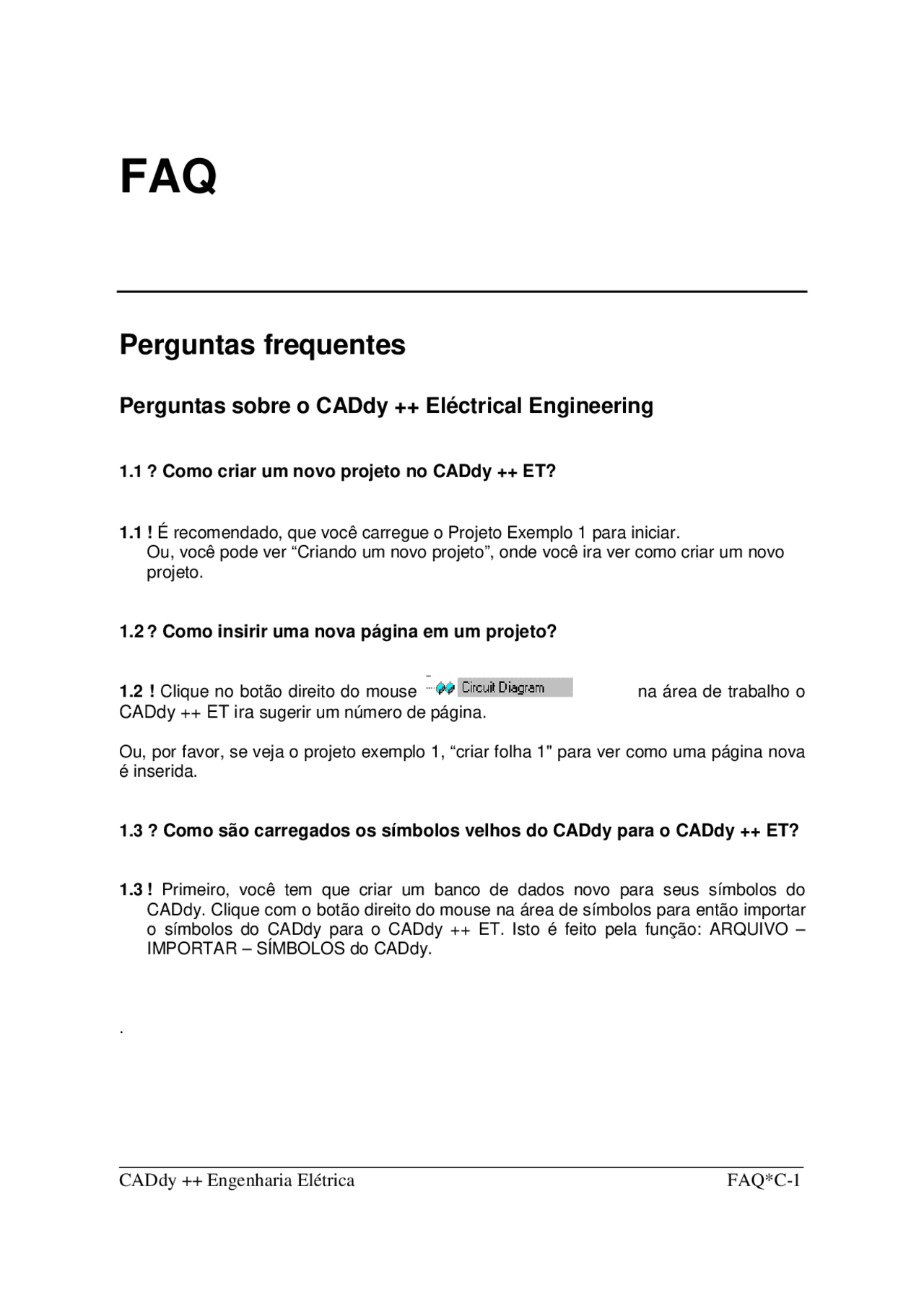

FAQ
Perguntas frequentes
Perguntas sobre o CADdy ++ Eléctrical Engineering
1.1? Como criar um novo projeto no CADdy ++ ET?
1.1! É recomendado, que você carregue o Projeto Exemplo 1 para iniciar. Ou, você pode ver “Criando um novo projeto”, onde você ira ver como criar um novo projeto.
1.2? Como insirir uma nova página em um projeto?
1.2! Clique no botão direito do mouse na área de trabalho o
CADdy ++ ET ira sugerir um número de página.
Ou, por favor, se veja o projeto exemplo 1, “criar folha 1" para ver como uma página nova é inserida.
1.3? Como são carregados os símbolos velhos do CADdy para o CADdy ++ ET?
1.3! Primeiro, você tem que criar um banco de dados novo para seus símbolos do CADdy. Clique com o botão direito do mouse na área de símbolos para então importar o símbolos do CADdy para o CADdy ++ ET. Isto é feito pela função: ARQUIVO – IMPORTAR – SÍMBOLOS do CADdy.
NB! Seus símbolos não pode ser importado para um banco de dados que é fornecido
CADdy ++ ET. Por conseguinte, você não pode iniciar uma importação de um símbolo se
o banco de dados de símbolo ativo é, por exemplo, “EN60617”, “Danfoss” etc.
1.4? Eu posso carregar meus projetos do CADdy ET1 e continuar usando o
CADdy ++ET?
1.4! Sim, você usa o comando: ARQUIVO – ABRIR – DESENHO do CADdy. Toda a lógica, como referências cruzadas etc., será transferida ao CADdy ++ ET, e você pode trabalhar no ambiente novo do CADdy ++ ET.
1.5? Como é feito um símbolo novo no CADdy ++ ET?
1.5! É recomendado, que as instruções do capítulo J sejam seguidas. As técnicas fundamentais são explicadas nesse capitulo.
1.6? Como eu insiro meu nome ou da companhia no cabeçario do desenho?
1.6! Por favor, consulte o (capítulo K), onde um modelo é construído passo a passo.
Você também pode usar o modelo com 10 colunas (modelo "Básico").O modelo pode ser
colocado em um novo projeto e pode ser transformado em um elemento de desenho. Assim,
as alterações necessárias podem ser feitas. Isto pode ser salvo agora como um modelo,
para uso futuro. Estruturas e armações desenhadas sempre têm que ser salvas como
modelos e nunca como símbolos.
1.7? Uma conexão elétrica não abre, quando eu insiro um símbolo ou
insiro ou apago um símbolo?
1.7! Você desenhou uma conexão entre os elementos como uma linha, em vez de usar a
função fio. Os fios são detectado pelo CADdy ++ ET como conexões elétricas nunca
como linhas!
1.8? Posso usar teclas de atalho no CADdy ++ ET?
1.8! Sim, por favor veja a lista de teclas de atalho. (capítulo D).
2.2? Há uma lista de padrões eletrônicos atuais?
2.2! Sim, por favor,veja Padrões (capítulo H).
2.3? O que é a técnica “Equipamento (=)” e “local (+)?”
2.3! Por favor veja o capítulo M (Projeto Exemplo 2), onde é feita uma introdução básica .
2.4? Por que novos códigos de letras são usados no Projeto Exemplo 2?
2.4! Códigos de letras devem estar de acordo com o novo padrão EN 61346-2 Tabelas 1 e 2. Este padrão substitui o IEC 750 anterior. Objetos agora têm que ser classificados conforme o propósito ou tarefa.
