CADdy ++ Engenharia Elétrica Símbolos • J-

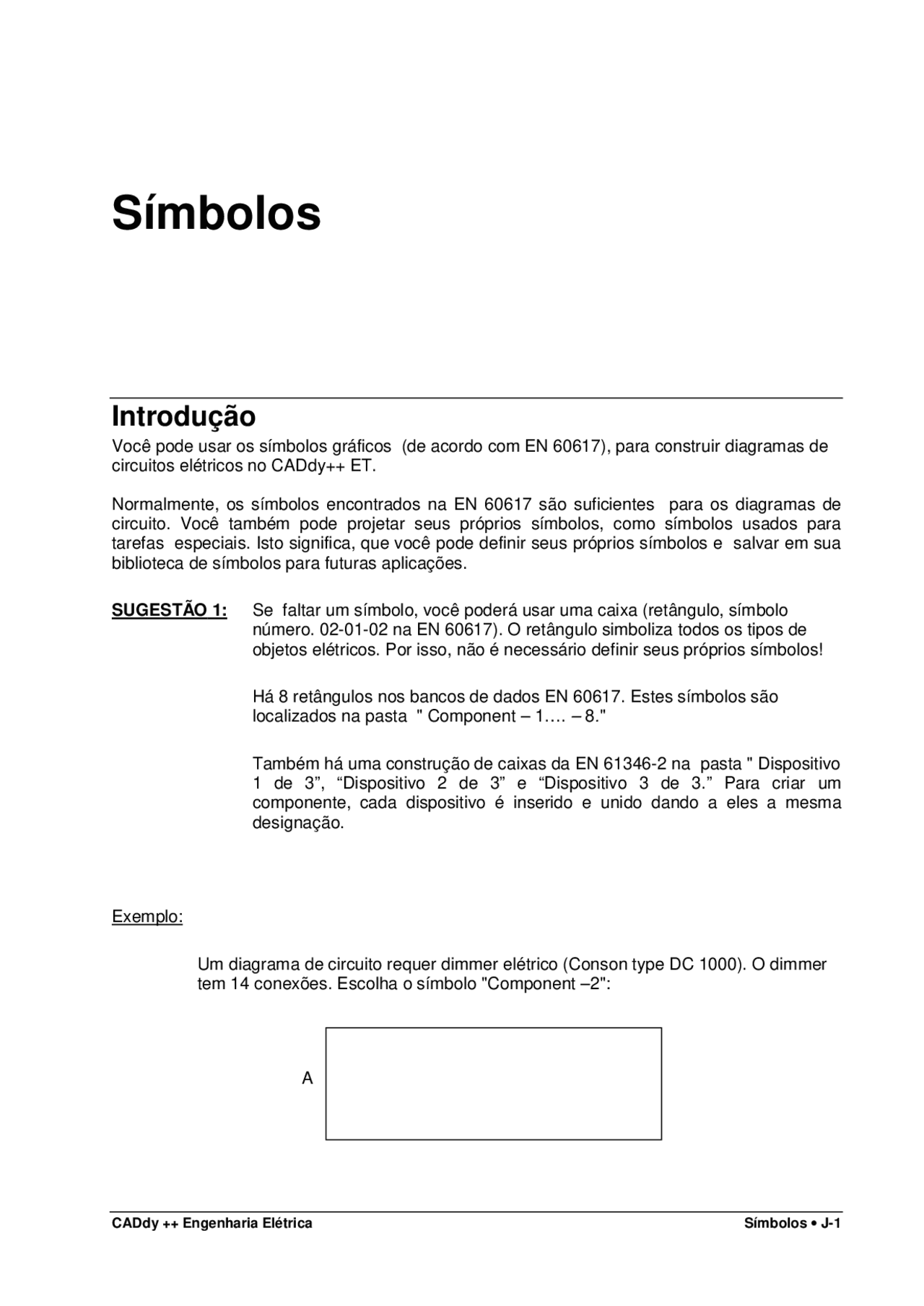

Símbolos
Introdução
Você pode usar os símbolos gráficos (de acordo com EN 60617), para construir diagramas de circuitos elétricos no CADdy++ ET.
Normalmente, os símbolos encontrados na EN 60617 são suficientes para os diagramas de circuito. Você também pode projetar seus próprios símbolos, como símbolos usados para tarefas especiais. Isto significa, que você pode definir seus próprios símbolos e salvar em sua biblioteca de símbolos para futuras aplicações.
SUGESTÃO 1: (^) Se faltar um símbolo, você poderá usar uma caixa (retângulo, símbolo número. 02-01-02 na EN 60617). O retângulo simboliza todos os tipos de objetos elétricos. Por isso, não é necessário definir seus próprios símbolos!
Há 8 retângulos nos bancos de dados EN 60617. Estes símbolos são localizados na pasta " Component – 1…. – 8_._ "
Também há uma construção de caixas da EN 61346-2 na pasta " Dispositivo 1 de 3”, “Dispositivo 2 de 3” e “Dispositivo 3 de 3.” Para criar um componente, cada dispositivo é inserido e unido dando a eles a mesma designação.
Exemplo:
Um diagrama de circuito requer dimmer elétrico (Conson type DC 1000). O dimmer tem 14 conexões. Escolha o símbolo "Component –2":
A A
J-2 • Símbolos CADdy++ Electrical Engineeringenharia Elétrica
O símbolo inclui todas as reservas de texto necessárias. O símbolo é ilustrado abaixo e exibe todas as possibilidades de texto.
As conexões desejadas podem ser preenchidas o mesmo modo como outros símbolos. O símbolo especial esta agora completo e documentado:
NB: Códigos de Letras nestes símbolos gerais devem ser mudadas de acordo com a EN 61346-2 (IEC 750 anterior). Por exemplo, K " no exemplo ilustrado.
Você tem que começar desde o princípio ou basear o símbolo novo em um símbolo semelhante, quando definir um símbolo adicional novo.
SUGESTÃO 2: (^) Use um símbolo que se assemelha ao símbolo novo de forma que o tamanho, localização de texto etc. esteja correto.
SUGESTÃO 3: Todos os símbolos no CADdy++ ET ajustam-se em um grid de 5mm. É recomendado, que seus próprios símbolos ajustam-se em um grid de 5mm.
Os procedimentos a seguir descrevem, como você pode definir os símbolos e salvá-los no banco de dados.
J-4 • Símbolos CADdy++ Electrical Engineeringenharia Elétrica
2.) Insira o novo texto para o símbolo e proporcione certas propriedades.
Um símbolo para uma bobina normalmente contém os seguintes textos com propriedades diferentes:
- 1 nome de componente (K) - (^) 1 função (texto vazio) - 1 tipo (texto vazio) - 2 conexões (A1 e A2)
Guia rápido:
2a.) Escolha Texto Novo.
O seguinte dialogo aparecerá:
2b.) Escreva um texto – por exemplo. K "
2c.) Clique o botão de Atributo (attributes).
2d.) Escolha uma propriedade para o texto – neste caso, Nome (-):
2e.) Insira o texto (corretamente alinhado) no desenho na posição direita.
2f.) Repita 2e.) inserindo a função e o texto do tipo.
CADdy ++ Engenharia Elétrica Símbolos • J-
2g.) Repita 2e.) inserindo o texto para as 2 conexões (alinhado a esquerda). As conexões devem ser inseridas com o atributo de conexão.
NOTA: Quando inserimos uma conexão, é importante, que o texto seja colocado exatamente onde a conexão esta localizada. Você pode mover o texto atualizando mais tarde.
Você pode achar uma lista completa de atributos de texto na seção Texto Novo.
3.) Você deve agrupar os elementos agora. Por favor veja (Agrupar Elementos).
Agrupar Elementos
Quando você criou os gráficos e inserir os textso, agrupe os elementos.
Guia rápido:
- Selecione cada elemento que será usado no símbolo apontando ao elemento e clicando com o botão esquerdo do mouse. Você deve apertar SHIFT.
OU
Emoldure os elementos, que você quer agrupar (os elementos escolhidos são destacados em vermelho na tela).
- Escolha adicionar seleção ao grupo.
OU
Clique o botão direito do mouse e escolha o adicionar seleção ao grupo.
–O seguinte dialogo aparecerá:
CADdy ++ Engenharia Elétrica Símbolos • J-
Editar Símbolo
Você pode criar símbolos novos, usando símbolos já construídos como uma base.
Guia rápido:
- Escolha um símbolo da pasta de símbolo que você deseja trabalhar. Insira o símbolo no desenho
- Selecione o símbolo (destacando em vermelho).
- Clique o botão direito do mouse.
- Escolha desagrupar seleção.
O símbolo agora não é mais um grupo, e sim consistido de elementos individuais.
Você pode agora mudar os gráficos ou o texto que pertencem ao símbolo novo.
Quando o símbolo novo é completado, os elementos devem se agrupar novamente.
Guia rápido:
- Selecione os artigos que você quer agrupar (destacando em vermelho).
- Clique o botão direito do mouse.
- Escolha Adicionar seleção ao grupo.
- Nomeie os símbolos novos com as propriedades corretas. Uma lista de tipos de símbolo pode ser achada na seção de adicionar seleção ao grupo.
- O símbolo pode ser salvo como descrito na seção Salvar símbolo (vela página J - 6)
J-8 • Símbolos CADdy++ Electrical Engineeringenharia Elétrica
Banco de dados do símbolo
Os símbolos do CADdy++ ET são salvos em um banco de dados do Microsoft Access®. A seção seguinte descreve como você pode manipular um banco de dados e seu conteúdo.
Localização
O banco de dados do símbolo é localizado sempre na pasta que é escolhida na função configuração de sistema (capitulo E). O conteúdo da pasta será apresentado pelo CADdy++ ET, quando o programa começar.
O banco de dados contém toda a informação relativa aos símbolos e tem a extensão < .CPS >.
NOTA: Assegure que você tem acesso (leitura e escrita) para a pasta onde o banco de dados de símbolo é localizado. Isto é importante, porque o CADdy++ ET fecha e lança estes enquanto usa.
Manipulando
Você tem a possibilidade para mudar o nome de um banco de dados de símbolo, copiar ou apagar um banco de dados.
Isto pode ser feito usando o Windows Explorer onde você pode localizar a pasta de banco de dados de símbolo.
NOTA: CADdy++ ET deve ser fechado antes de você alterar o nome, copiar ou apagar o banco de dados.
Exemplo:
Você gostaria de copiar o banco de dados do componente de grupo e criar um banco de dados novo chamado Próprios Componentes ou Componentes Próprios.
Guia rápido:
1.) Feche o CADdy++ ET (importante!!).
2.) Abra o Windows Explorer e escolher a pasta que contém o banco de dados de símbolos.
3.) Ache o arquivo: Component Groups.cps.
4.) Clique o botão direito do mouse e cópie a seleção.
J-10 • Símbolos CADdy++ Electrical Engineeringenharia Elétrica
Biblioteca de símbolo “EN 60617”:
1.) Símbolos de acordo com EN/IEC 60617 série padrão.
2.) Código de acordo com IEC 750 anterior.
3.) Números à direita em 0°. (padrão anterior).
Biblioteca de símbolo “EN 61346-2”:
1.) Símbolos de acordo com EN/IEC 60617 série padrão.
2.) Código (classificação) de acordo com EN/IEC 61346-2, Tabela 1.
3.) Números a esquerda em 90° de acordo com EN/IEC 61082 série standard.
NOTA:
Por favor veja Codificação de letras antes de usar a biblioteca nova de símbolo.
CADdy ++ Engenharia Elétrica Símbolos • J-
Assistente de símbolo
Salvar: Dentro das pastas de símbolo, você pode ter uma visão gráfica do conteúdo de cada pasta :
Guia rápido:
1.) Selecione a pasta que você deseja explorar, por exemplo. “Arrester” EN61346-.
2.) Clique o botão direito do mouse e selecione a função “Grafical Overview”
3.) O assistente de aparece agora com o conteúdo da pasta selecionada:
4.) Escolha um símbolo clicando o botão esquerdo do mouse.
5.) O símbolo é prendido agora ao cursor e pode ser inserido no desenho.
CADdy ++ Engenharia Elétrica Símbolos • J-
Documentação de CLP
Geral
Até agora, o modo típico de desenhar cartões de CLP era assim como no exemplo.:
Porém, isto não está conforme IEC 61082, desde que um diagrama de circuito é consistido de símbolos, e o exemplo é um “desenho real ” (dentro do diagrama de circuito).
Outro problema em desenhar um CLP é, que você tem que ter um “desenho” de qualquer CLP presente, antes de desenhar. Você poderia ter que fazer até mesmo um novo “desenho” para cada CLP!
Nós proporcionamos para nosso produto a solução muito simples: Um CLP representado por qualquer um dos dois símbolos com máximo de 8 canais, ou um ilimitado de três símbolos nos quais você pode documentar qualquer CLP.
O símbolo que nós sugerimos é o número 02-01-02 no IEC 60617. O próprio símbolo representa um objeto, e é reconhecido como um CLP somando vários textos, uma designação de referência (classificação) e talvez gráficos adicionais (opcional).
Como algo sem igual em nosso produto, é possível unir um símbolos com um outro, e criar um componente: Esta técnica é basicamente usada quando fazemos um CLP com mais de 8 canais.
No próximo capitulo você Vera um exemplo da correta documentação de um CLP, e nos recomendamos que você aplique essa técnica você mesmo, pois ela é fácil de usar e rápida.
J-14 • Símbolos CADdy++ Electrical Engineeringenharia Elétrica
NOTA: A designação de referência (por exemplo. ” -K2”) combinado com o símbolo(s) ilustra o CLP e não um ”desenho.”
Por favor note, que o CLP é classificado com ”D” na IEC 750 anterior, e com um ”K” na EN nova 61346-2.
Isto está incorporado nas bibliotecas de símbolo.
NOTA: Todos os símbolos de CLP transportados com nossos se ajustam em papel A em uma coluna de 40 mm segundo um grid de 5 mm.
J-16 • Símbolos CADdy++ Electrical Engineeringenharia Elétrica
Avaliação de Cartões de Sinal
A seguir você Vera uma avaliação dos sinais localizados na biblioteca EN 60617 e EN 61346- na pasta CLP,:
Nome Descrição
Signal –1, down Cartão de sinal com 1 terminal, de cima para baixo.
Usado tipicamente em DI e DO com fonte comum.
Signal –1, up Cartão de sinal com 1 terminal, de baixo para cima.
Usado tipicamente em DI e DO com fonte comum.
Signal –3, down Cartão de sinal com 3 terminais, de cima para baixo.
Uso: DI e DO livre de potencial (use somente 2 terminais), sinais AI e AO medição de objetos (Ex. Resistores)
Signal –3, up Cartão de sinal com 3 terminais, de baixo para cima.
Uso: DI e DO livre de potencial (use somente 2 terminais), sinais AI e AO medição de objetos (Ex. Resistores)
Cartão Referência de CLP
Um cartão de referência é um símbolo que inclui toda a informação relativa a I/O, fonte comum, conexões de barramentos, etc.
O cartão e referencia do CLP segue todos os cartões de sinal de CLP e insere as referencias cruzadas para cada sinal assim como uma bobina de rele corresponde a seus contatos. Porem o cartão de referencia do CLP é mais avançado, desde que ambas as referencias e os terminais estejam iguais antes que a referencia cruzada seja feita.
CADdy ++ Engenharia Elétrica Símbolos • J-
Cartão de referência básico:
6: Designação de referência para o CLP. Corresponde a #4 no cartão de sinal. Se a designação referência #4 for igual a #6, o sinal pertence ao cartão.
7: Texto. Usado tipicamente para identificar o CLP, por exemplo. “Siemens”, “Allen- Bradley” etc.
8: Tipos de CLP. Por exemplo. “S-700.” Aplicado na lista de produtos.
9: Sinal de Operação do CLP (por exemplo. ”A1.1”).
10: Referência cruzada para a folha e coluna onde o sinal esta localizado.
11: Sinal do terminais do CLP. Corresponde ao #5 no cartão de sinal.
12: Gráficos adicionais (opcional). Usado para ilustração de cada I/O.
13: Terminais do próprio CLP. Por exemplo: fonte de alimentação, conexão do barramento, etc.
CADdy ++ Engenharia Elétrica Símbolos • J-
referência forem iguais.
Isto é tipicamente feito renomeando as partes 2, 3 etc.
Quando a ligação é criada, não é mais possível separá-los, a menos que se apague o item.
J-20 • Símbolos CADdy++ Electrical Engineeringenharia Elétrica
Gráficos Adicionais do CLP
Gráficos adicionais são usados para ilustrar cada I/O no Cartão de Referência do CLP.
Você pode usar uma linha simples, um potencial livre, uma válvula magnética, DI/DO com fonte comum, AO e AI (tenção ou corrente) ou nada, como preferir. Você também esta livre para misturar todos os tipos como quiser pois isso não tem influencia sobre o cartão.
SUGES
TÃO 1:
Usando nosso construtor e os gráficos adicionais, você pode ilustrar qualquer CLP. Se o CLP é usado muitas vezes, você pode fazer um grupo novo com a sua construção e salvá-la como um novo símbolo.
Avaliação de Gráficos Adicionais
Nome Descrição
Add-on AI
Ilustra uma entrada analógica (AI).
Substitua “?” por “A” para corrente ou “V” para tensão.
Add-on AO
Ilustra uma saída analógica (AO).
Add-on DI
Ilustra uma entrada digital (DI).
Add-on DO
Ilustra uma saída digital (DO).
