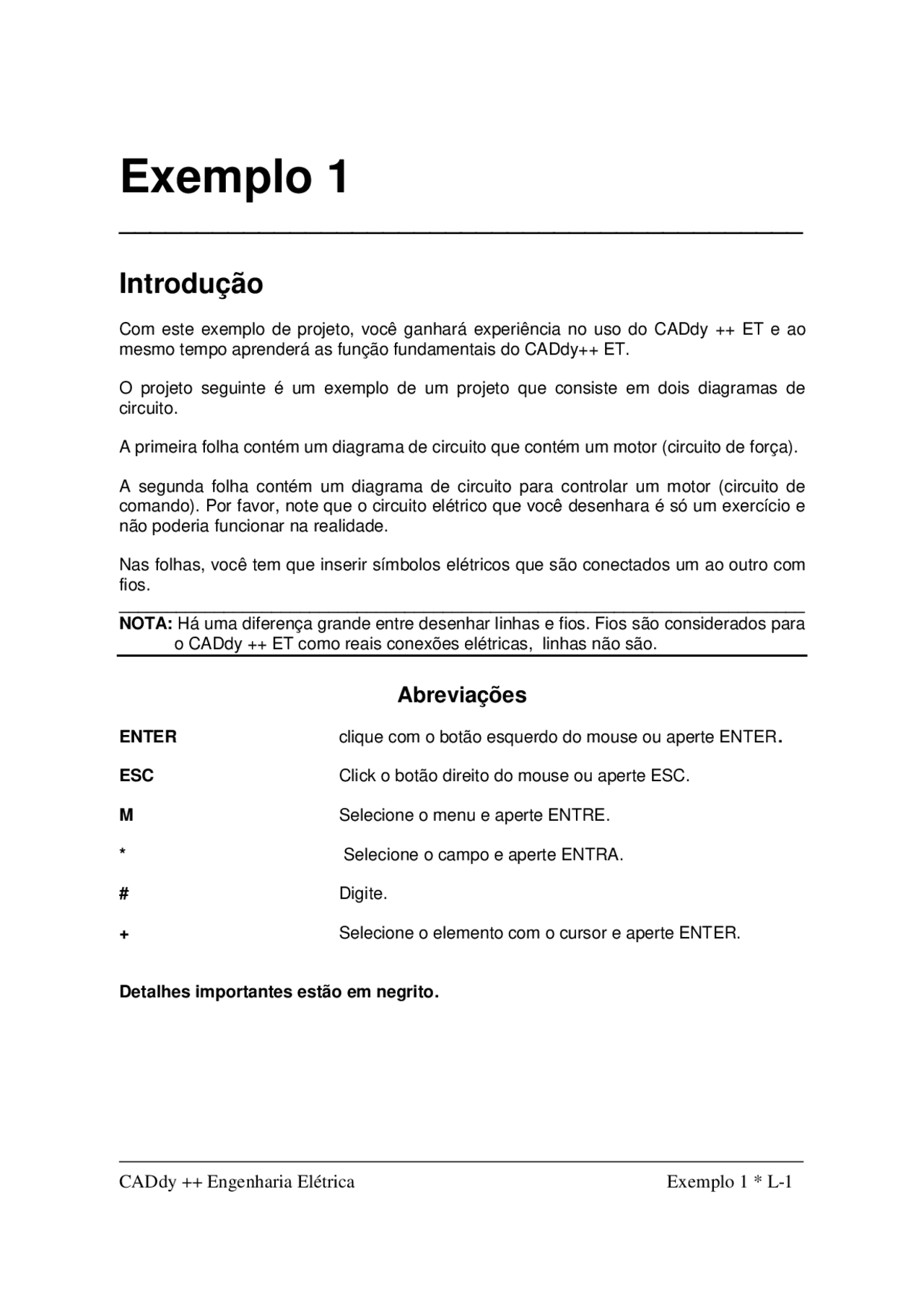

Exemplo 1
____________________________________________
Introdução
Com este exemplo de projeto, você ganhará experiência no uso do CADdy ++ ET e aomesmo tempo aprenderá as função fundamentais do CADdy++ ET.
O projeto seguinte é um exemplo de um projeto que consiste em dois diagramas de circuito. A primeira folha contém um diagrama de circuito que contém um motor (circuito de força). A segunda folha contém um diagrama de circuito para controlar um motor (circuito decomando). Por favor, note que o circuito elétrico que você desenhara é só um exercício e não poderia funcionar na realidade. Nas folhas, você tem que inserir símbolos elétricos que são conectados um ao outro com fios. ________________________________________________________________________NOTA: Há uma diferença grande entre desenhar linhas e fios. Fios são considerados para o CADdy ++ ET como reais conexões elétricas, linhas não são.
Abreviações
ENTER clique com o botão esquerdo do mouse ou aperte ENTER. ESC Click o botão direito do mouse ou aperte ESC. M Selecione o menu e aperte ENTRE.
- Selecione o campo e aperte ENTRA.
Digite.
- Selecione o elemento com o cursor e aperte ENTER.
Detalhes importantes estão em negrito.
Antes de começar com o exemplo, você pode conseguir ajudar ou você pode imprimir o exemplo 1 diretamente do CADdy ++ ET.
SUGESTÃO 1: Este exemplo do projeto 1 vem incluído no CADdy ++ ET. É recomendado que você imprima o projeto do CADdy ++ ET, porque é mais fácil de ver eimprima o projeto (Exemplo 1 que contém duas folhas). entender o projeto, abra a pasta, “Project” e
O modelo “Electrical” está vazio.
- Electrical M OK O seguinte dialogo aparecerá:
Ao topo da caixa de diálogo, você pode ver onde o as folhas são colocadas (* .CPJ). Informação ao Cliente Neste campo, você pode digitar informação relativa ao cliente. Informação geral sobre a Folha
No campo, "Description line 01… 10", você tem a possibilidade de digitar descrições das folhas. Estas descrições serão inseridas automaticamente em espaços alocados nocampo do título.
Neste exemplo, as descrições das linhas 01, 02 e 03 são usadas para descrever oprojeto:
Shipdog Inc ( Nome da empresa).
Londres 1234
Projeto demonstrativo do CADdy++
Em nosso exemplo, a descrição da linha 04 é usada para definir o número do desenho:
99.
Sugestão 1: As descrições das linhas 01 - 10 são as mesmas em todas as folhas de seu projeto. Conseqüentemente, se você alterar as informações do projeto estas alteraçõesirão aparecer em todas as páginas.
Digite as seguintes informações na caixa de diálogo:
Número da folha: 1 " (automaticamente sugerida pelo CADdy ++ ET)
Diagrama de circuito
abertura
Reversão de motor
A (revisão)
O CADdy ++ ET automaticamente insere a data, mas isto pode sermudado se desejar.
M OK
CADdy ++ ET agora abre a folha 1.
Sugestão 1: A primeira vez em que uma folha de um projeto novo é aberta, ela não esta maximizada. Você pode maximizar a folha clicando no canto superior
direito da folha. O CADdy ++ ET se lembrara do tamanho escolhido,
quando abrimos a próxima folha.
Potencial – Superior SUGESTÃO 1: Alternativamente, você pode apertar F11. SUGESTÃO 2:condutores devem ter nome de acordo com IEC 60445. Estes padrões de Quando nomear os potenciais e condutores em circuitos de força, os nomes dos potenciais têm que ser separados do resto do texto com um, " ; "
- ex. - 1Q3 ; L1 " , " - 1Q3 ; L2 " etc.
L
M OK
Potencial – Superior
L
M OK Você tem que inserir os 2 potenciais inferiores (N e o PE) agora.
Guia rápido:
Potencial – Inferior
PE
M OK SUGESTÃO 3: Alternativamente, você pode apertar F12.
Potencial – Inferior
N
M OK SUGESTÃO 4:Isto também aplica para PE e N. De acordo com IEC 61082-1, todos os fios têm que ser linhas tracejadas.
Aparecera o diagrama abaixo.
Há um banco de dados de símbolos para diagramas de acordo com EN 60617 e outropara símbolos de outros fornecedores como Danfoss, Siemens, etc. Selecione o banco de dados que contém os símbolos, com os quais você deseja trabalhar. Neste caso, selecione o EN60617 (por favor, veja EN60617) O banco de dados de símbolo é dividido em pastas diferentes como bobinas,
transformadores e motores, etc
Selecione a pasta para o símbolo específico que você deseja trabalhar. Agora selecione osímbolo e a insira no diagrama de circuito.
M Banco de dados de símbolos M Pasta de símbolos
- Marque o símbolo que você quer usar. Os símbolos são mostrados em ordem alfabética. Quando o cursor aponta o símbolo, ele aparece graficamente no fundo da janela. “Arraste” o símbolo com o cursor para o lugar desejado na folha. SUGESTÃO 1: Os símbolos são nomeados automaticamente como: FOLHA/CODIGO DE LETRA/PÁGINA assim são colocados na folha. Isto não aplica a certos símbolos como, por exemplo. Cabos, terminais e contatos. Nestes casos, você tem que definir a associação. Exemplo: Um dispositivo de proteção (Q) é inserido na folha 1 no caminho 3. O CADdy++ ET da ao componente o nome de 1Q3. ________________________________________________________________________NB: De acordo com EN 61346, um símbolo (objeto) deve ser nomeado com um menos (-) como prefixo do nome para mostrar que é um produto (ex. um rele). O sinal de menos não será usado neste exemplo de projeto. Você pode escolher, adicionar um sinal de menos na frente de todo símbolo sevocê desejar.
Exemplo :
Motor na Folha 1
Você ira inserir um motor abaixo dos potenciais Inferiores, na coluna 3:
Guia rápido:
M Motor M Três - fase + PE
- Selecione o lugar onde você quer inserir o símbolo (o símbolo é preso ao cursor)
- Clique o botão esquerdo do mouse para inserir o símbolo
- Clique o botão direito do mouse para sair.
Insira Tipo de Função
Você inserirá o tipo agora e talvez a função para os três símbolos:
Guia rápido:
- Selecione o Disjuntor , 1Q3 e de um duplo click com botão esquerdo do mouse
O seguinte dialogo aparecerá (primeiro símbolo). O símbolo é destacado em vermelho, isso indica qual símbolo você está editando.
1Q3 (pode ser mudado " -1Q3 ", mas não é mudado neste exemplo de
projeto.)
3VE
NOTA: Todos os exemplos ilustrados neste projeto são fictícios. Então, você não tem que inserir o tipo de símbolo. É provável, que sua companhia ou empresa use outrotipo e número.
Quando você insere um símbolo na folha, o CADdy ++ ET instantaneamente atualiza afolha em um banco de dados. Enquanto você faz o desenho, o CADdy ++ ET atualiza o banco de dados! SUGESTÃO 1: Como algo sem igual para o CADdy ++ ET você pode escolher editar todo o texto do banco de dados, e sua folha será atualizada imediatamente! Isto assegura ganho de tempo. O símbolo tem conexão numerada de 1 - 6, e é estes números que você tem de aplicar. Você também pode escolher mudar os números na caixa de diálogo. M OK
1K5 (A bobina está na página 1 coluna 5)
O símbolo tem conexões numeradas de 1- 6, e é este número que você tem que aplicar.
Você também pode mudar um ou mais números. Isto é, da mesma maneira que nos outros campos.
M OK
- Selecione o lugar onde você quer inserir contactor 2 (o símbolo é preso ao cursor).
- Clique o botão esquerdo do mouse para inserir o símbolo
1K6 (O componente é inserido na folha 1 – coluna 6)
M OK
- Clique o botão direito do mouse para sair.
Terminais na Folha 1
Você inserirá 5 terminais. na coluna 2 Logo abaixo do potencial inferior:
Guia rápido:
M Terminais M 5 terminais 0°, vertical,
O seguinte dialogo aparecerá (primeiro terminal):
X
- Número do terminal (Bornes)
