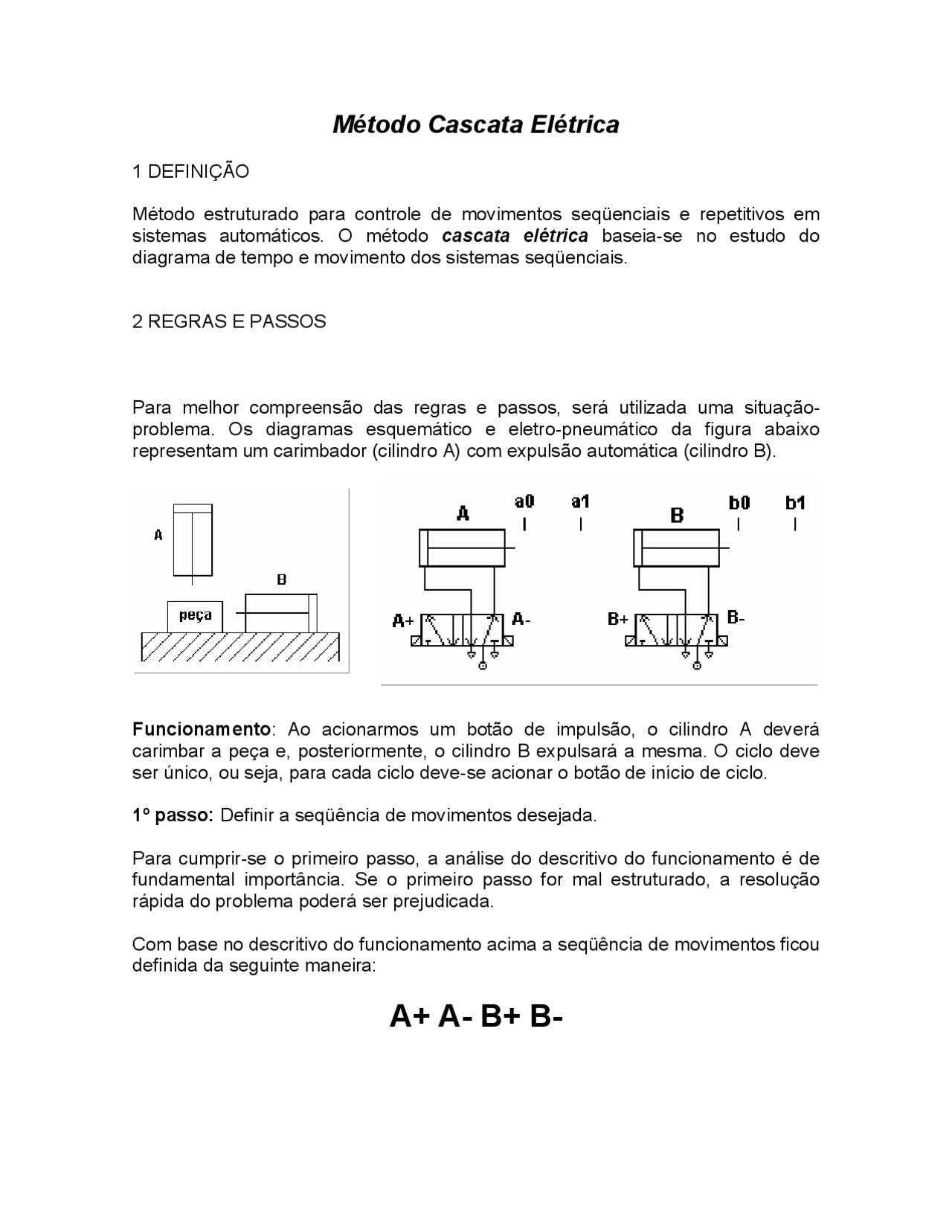

Método Cascata Elétrica
1 DEFINIÇÃO
Método estruturado para controle de movimentos seqüenciais e repetitivos em
sistemas automáticos. O método cascata elétrica baseia-se no estudo do
diagrama de tempo e movimento dos sistemas seqüenciais.
2 REGRAS E PASSOS
Para melhor compreensão das regras e passos, será utilizada uma situação-
problema. Os diagramas esquemático e eletro-pneumático da figura abaixo
representam um carimbador (cilindro A) com expulsão automática (cilindro B).
Funcionamento: Ao acionarmos um botão de impulsão, o cilindro A deverá
carimbar a peça e, posteriormente, o cilindro B expulsará a mesma. O ciclo deve
ser único, ou seja, para cada ciclo deve-se acionar o botão de início de ciclo.
1º passo: Definir a seqüência de movimentos desejada.
Para cumprir-se o primeiro passo, a análise do descritivo do funcionamento é de
fundamental importância. Se o primeiro passo for mal estruturado, a resolução
rápida do problema poderá ser prejudicada.
Com base no descritivo do funcionamento acima a seqüência de movimentos ficou
definida da seguinte maneira:
A+ A- B+ B-
