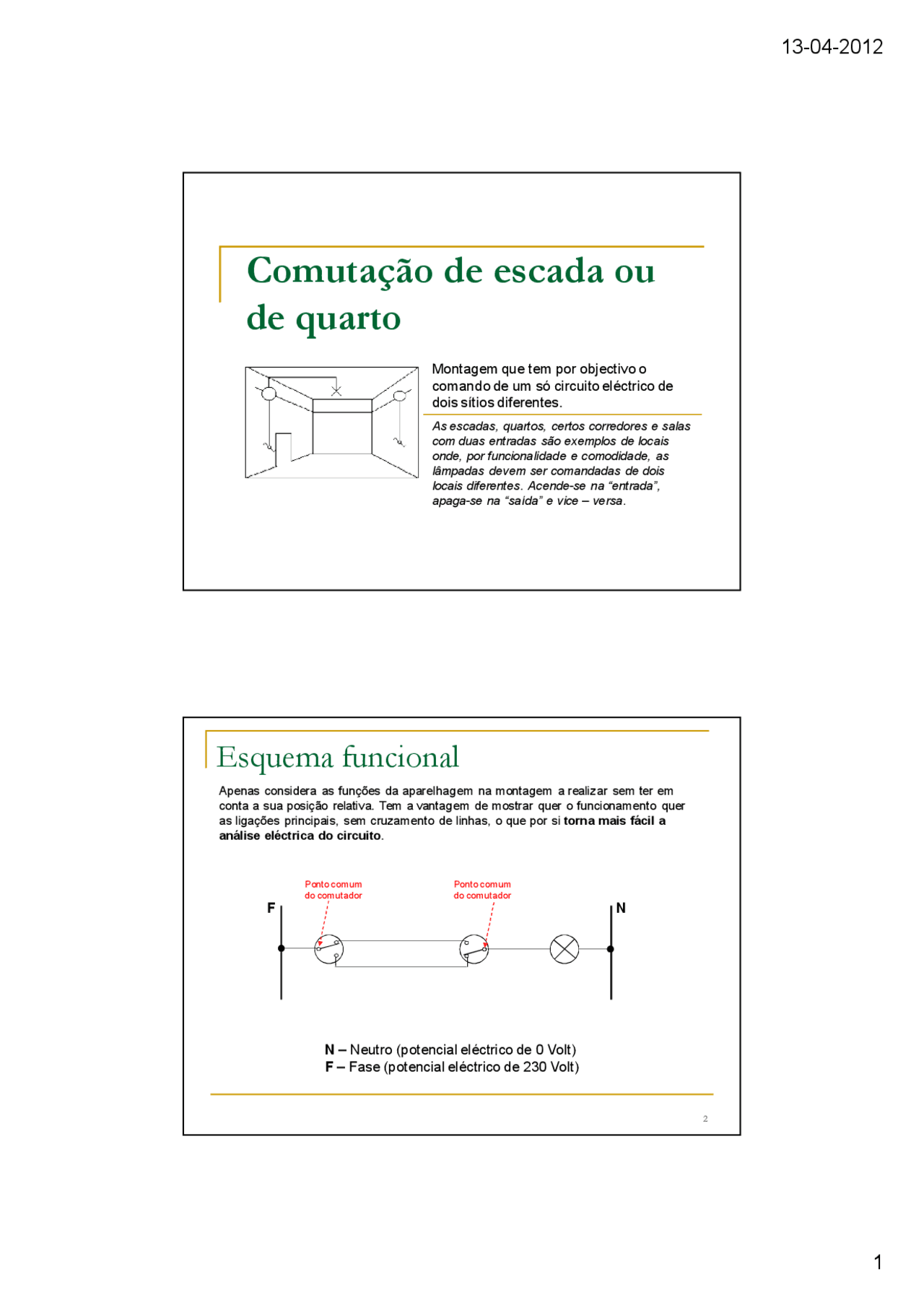

Comutação de escada ou
de quarto
Montagem que tem por objectivo o
comando de um só circuito eléctrico de
dois sítios diferentes.
As escadas, quartos, certos c orredores e salas
com duas entradas são exemplos de locais
onde, por funcionalidade e comodidade, as
lâmpadas devem ser comandadas de dois
locais diferentes. Acende-se na “entrada”,
apaga-se na “saída” e vice – vers a.
2
Esquema funcional
Apenas considera as funções da aparelhagem na montagem a realizar sem ter em
conta a sua posição relativa. Tem a vantagem de mostrar quer o funcionamento quer
as ligações principais, sem cruzamento de linhas, o que por si torna mais fácil a
análise eléctrica do circuito.
N Neutro (potencial eléctrico de 0 Volt)
F Fase (potencial eléctrico de 230 Volt)
Ponto comum
do comutador
Ponto comum
do comutador
F N
pf3
pf4

Pré-visualização parcial do texto

Baixe Comutação de escada e outras Notas de estudo em PDF para Desenho Industrial, somente na Docsity!

Comutação de escada ou

de quarto

Montagem que tem por objectivo o

comando de um só circuito eléctrico de

dois sítios diferentes.

As escadas, quartos, certos corredores e salas

com duas entradas são exemplos de locais

onde, por funcionalidade e comodidade, as

lâmpadas devem ser comandadas de dois

locais diferentes. Acende-se na “entrada”,

apaga-se na “saída” e vice – versa.

Esquema funcional

Apenas considera as funções da aparelhagem na montagem a realizar sem ter em

conta a sua posição relativa. Tem a vantagem de mostrar quer o funcionamento quer

as ligações principais, sem cruzamento de linhas, o que por si torna mais fácil a

análise eléctrica do circuito.

N – Neutro (potencial eléctrico de 0 Volt)

F – Fase (potencial eléctrico de 230 Volt)

Ponto comum do comutador Ponto comum do comutador

F N

Esquema unifilar

A representação unifilar tem uma simbologia própria e simplificada mas não nos indica o

modo de ligação nas montagens de forma a compreendermos o seu funcionamento. Dá-

nos, contudo, indicações úteis sobre o percurso da instalação, elementos que a

constituem e a sua localização.

A simplicidade desta representação, faz com que ela seja utilizada no desenho das

plantas de edifícios, para a elaboração do respectivo projecto eléctrico da instalação.

Esquema arquitectural

Quando o traçado das canalizações e localização dos restantes elementos da

instalação (caixas de derivação, aparelhos de comando, aparelhos de utilização, etc.) é

executado em plantas, o esquema daí resultante diz-se arquitectural.

Porta com um batente Troço de parede com um vão de janela

Implementação da instalação 8 Material necessário Tubo VD Braçadeiras Caixa de derivação Boquilhas Caixa de aparelhagem Lâmpada de incandescência Condutor H07V-U Comutador Ligadores automáticos de escada Suporte de lâmpada
