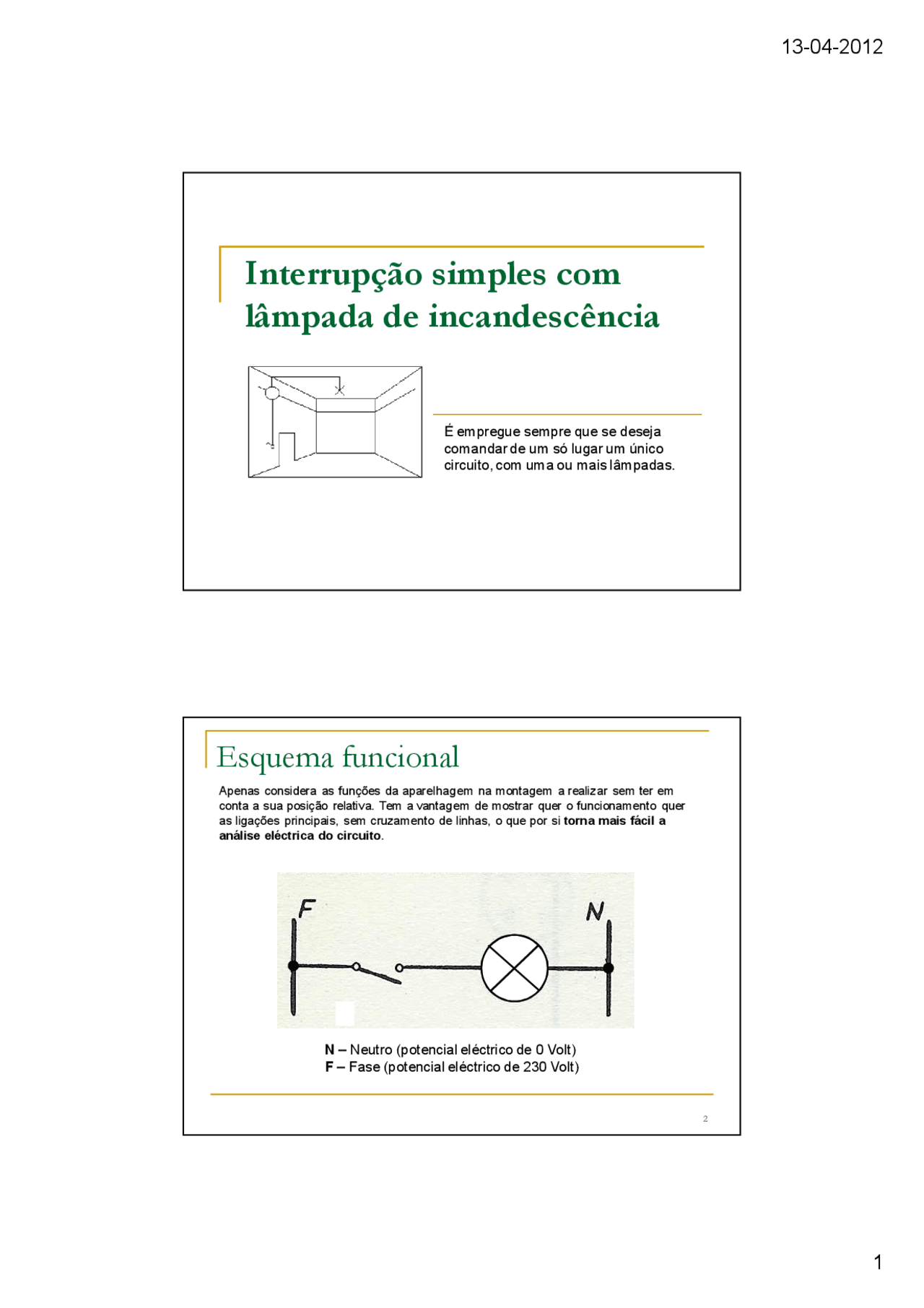

Interrupção simples com
lâmpada de incandescência
É empregue sempre que se deseja
comandar de um só lugar um único
circuito, com uma ou mais lâmpadas.
2
Esquema funcional
Apenas considera as funções da aparelhagem na montagem a realizar sem ter em
conta a sua posição relativa. Tem a vantagem de mostrar quer o funcionamento quer
as ligações principais, sem cruzamento de linhas, o que por si torna mais fácil a
análise eléctrica do circuito.
N– Neutro (potencial eléctrico de 0 Volt)
F– Fase (potencial eléctrico de 230 Volt)
