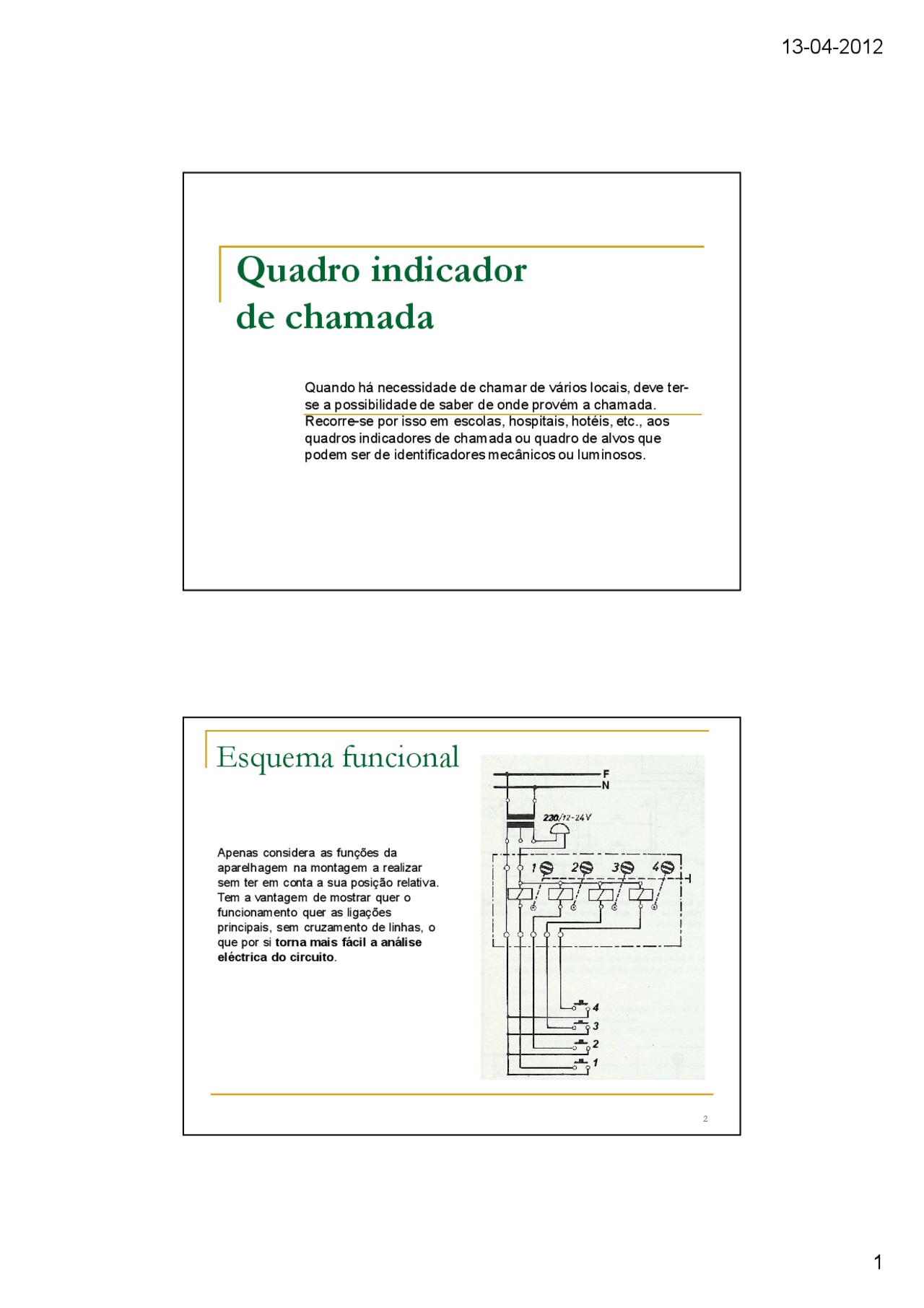

Quadro indicador
de chamada
Quando há necessidade de chamar de vários locais, deve ter-
se a possibilidade de saber de onde provém a chamada.
Recorre-se por isso em escolas, hospitais, hotéis, etc., aos
quadros indicadores de chamada ou quadro de alvos que
podem ser de identificadores mecânicos ou luminosos.
2
Esquema funcional
Apenas considera as funções da
aparelhagem na montagem a realizar
sem ter em conta a sua posição relativa.
Tem a vantagem de mostrar quer o
funcionamento quer as ligações
principais, sem cruzamento de linhas, o
que por si torna mais fácil a análise
eléctrica do circuito.
230
1
2
4
3
F
N
