bg1
13-04-2012
1

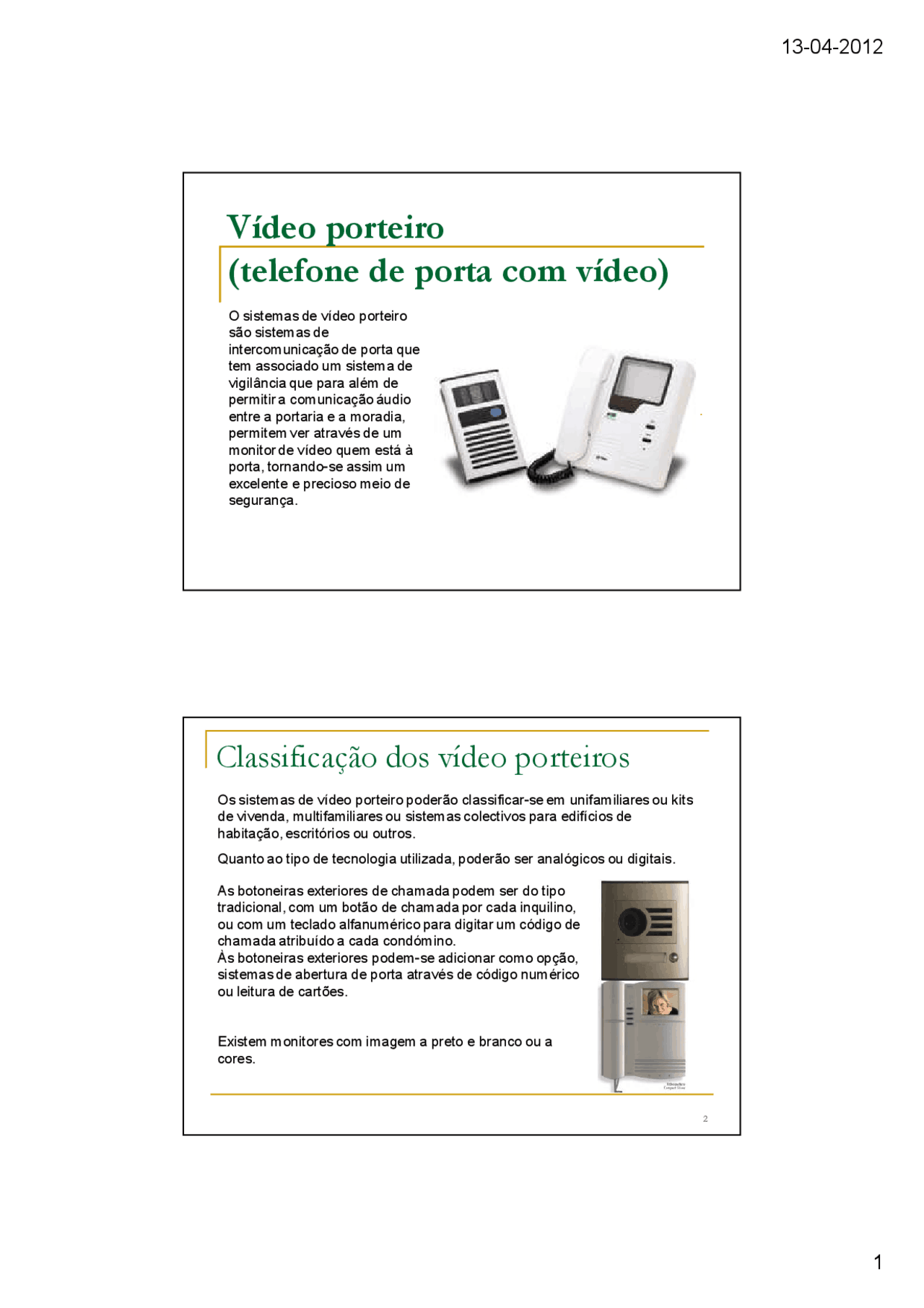

Vídeo porteiro
(telefone de porta com vídeo)
O sistemas de vídeo porteiro
são sistemas de
intercomunicação de porta que
tem associado um sistema de
vigilância que para além de
permitir a comunicação áudio
entre a portaria e a moradia,
permitem ver através de um
monitor de vídeo quem está à
porta, tornando-se assim um
excelente e precioso meio de
segurança.
2
Classificação dos vídeo porteiros
As botoneiras exteriores de chamada podem ser do tipo
tradicional, com um botão de chamada por cada inquilino,
ou com um teclado alfanumérico para digitar um código de
chamada atribuído a cada condómino.
Às botoneiras exteriores podem-se adicionar como opção,
sistemas de abertura de porta através de código numérico
ou leitura de cartões.
Existem monitores com imagem a preto e branco ou a
cores.
Os sistemas de vídeo porteiro poderão classificar-se em unifamiliares ou kits
de vivenda, multifamiliares ou sistemas colectivos para edifícios de
habitação, escritórios ou outros.
Quanto ao tipo de tecnologia utilizada, poderão ser analógicos ou digitais.
pf3
pf4

Pré-visualização parcial do texto

Baixe Video - porteiro e outras Notas de estudo em PDF para Desenho Industrial, somente na Docsity!

Vídeo porteiro

(telefone de porta com vídeo)

O sistemas de vídeo porteiro são sistemas de intercomunicação de porta que tem associado um sistema de vigilância que para além de permitir a comunicação áudio entre a portaria e a moradia, permitem ver através de um monitor de vídeo quem está à porta, tornando-se assim um excelente e precioso meio de segurança. 2

Classificação dos vídeo porteiros

As botoneiras exteriores de chamada podem ser do tipo tradicional, com um botão de chamada por cada inquilino, ou com um teclado alfanumérico para digitar um código de chamada atribuído a cada condómino. Às botoneiras exteriores podem-se adicionar como opção, sistemas de abertura de porta através de código numérico ou leitura de cartões. Existem monitores com imagem a preto e branco ou a cores. Os sistemas de vídeo porteiro poderão classificar-se em unifamiliares ou kits de vivenda, multifamiliares ou sistemas colectivos para edifícios de habitação, escritórios ou outros. Quanto ao tipo de tecnologia utilizada, poderão ser analógicos ou digitais.

3

Constituição e ligações exteriores

Posto exterior (Placa botoneira, micro-altifalante e câmara de vídeo) Fechadura Posto interior (Telefone + monitor) Unidade de Alimentação 230 V 4

Posto interior

j Ecrã de vídeo k Regulação l Regulação de contraste m Auscultador n Botão da ligação da câmara o Botão de comando do trinco

7

Trinco eléctrico

A abertura de portas de entrada de prédios pode ser efectuada à distância através de um trinco eléctrico. O seu funcionamento é feito sempre por meio de uma bobina que, quando alimentada, faz destravar um sistema permitindo a abertura da lingueta da porta. Quando a bobina é alimentada, atrai o travão superior que destrava por sua vez a lingueta. Empurrando-se a porta ela pode abrir. Bobina Lingueta Travão
