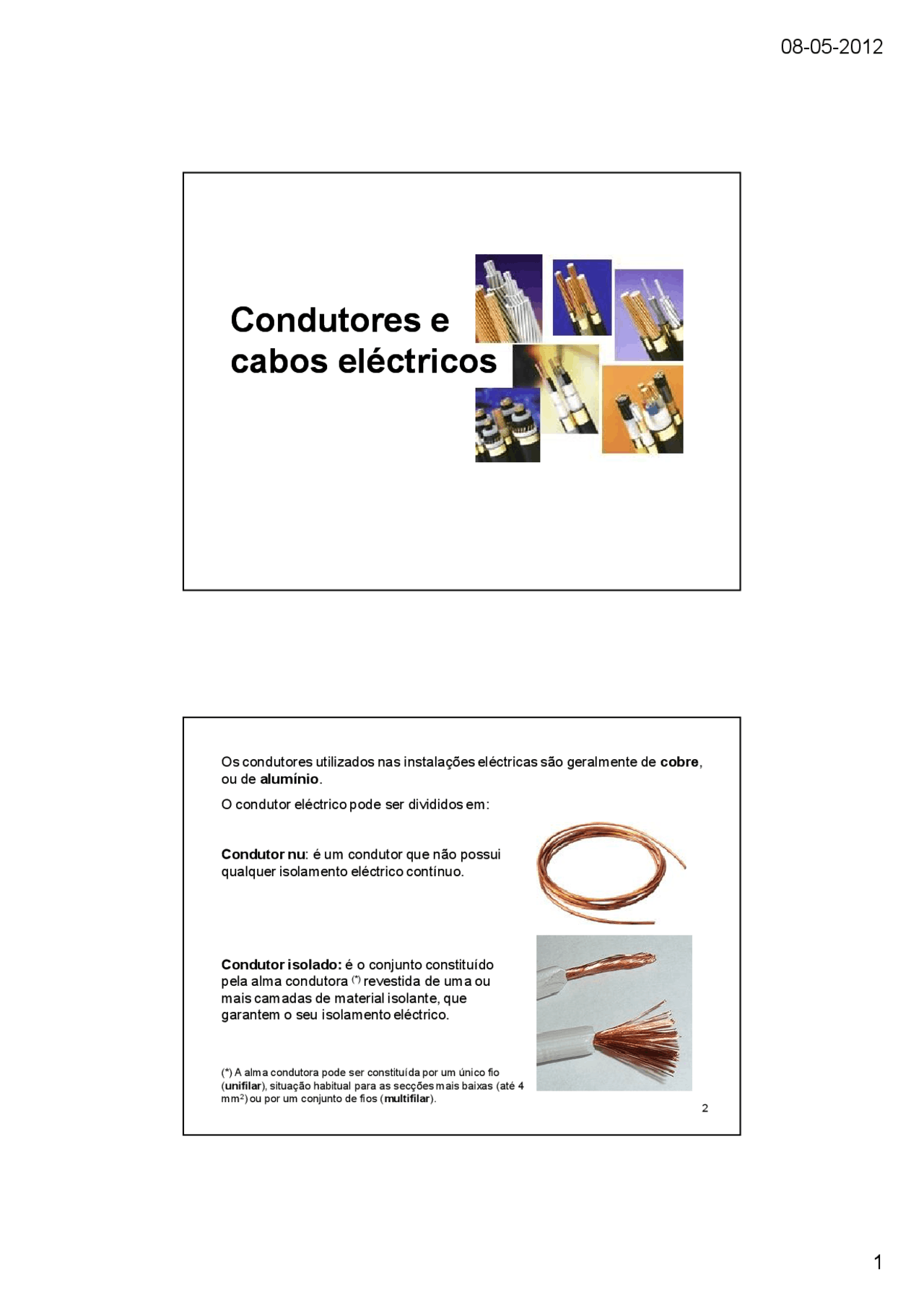

Condutores eCondutores e
cabos eléctricoscabos eléctricos
2 Os condutores utilizados nas instalações eléctricas são geralmente de cobre , ou de alumínio. O condutor eléctrico pode ser divididos em: Condutor nu : é um condutor que não possui qualquer isolamento eléctrico contínuo. Condutor isolado: é o conjunto constituído pela alma condutora ()^ revestida de uma ou mais camadas de material isolante, que garantem o seu isolamento eléctrico. () A alma condutora pode ser constituída por um único fio ( unifilar ), situação habitual para as secções mais baixas (até 4 mm^2 ) ou por um conjunto de fios ( multifilar ).
3 Cabo isolado é o condutor isolado que tem uma bainha, ou o conjunto de condutores isolados devidamente agrupados, providos de uma bainha, trança ou outra envolvente comum. Alma multissectorial multifilar de alumínio Alma multissectorial maciça de alumínio Isolamento de PVC Baínha interior de PVC Baínha exterior de PVC Armadura de fita de aço 4 As instalações eléctricas de corrente alternada (AC) podem ser monofásicas ou trifásicas. As cores normalizadas do isolamento para identificação dos condutores são as seguintes: Azul claro para o neutro Castanho, preto ou cinzento para a fase Verde e amarelo para o condutor de protecção (PE) Nas instalações de corrente contínua (DC), as cores mais utilizadas são o vermelho, associado ao condutor positivo, e o preto, ao condutor negativo.
7 **Designação simbólica de condutores e cabos isolados até 450/750 V, segundo o HD 361. 07 - U 1 X 1,
- PT-N** (Tipo nacional não reconhecido) NOTA: A tensão estipulada de um cabo é a tensão para o qual o cabo está previsto. Para cabos de baixa tensão, ela é designada por U 0 / U, em que U eficaz da 0 é o valor tensão entre a alma condutora e o potencial de referência (normalmente a terra), e U é o valor eficaz da tensão entre fases. EXEMPLO: Um cabo cuja tensão estipulada é 300/500V, pode ser utilizado em circuitos em que a tensão não exceda 300V entre qualquer condutor e a terra e 500V entre fases. 8 H05V-K (^) Condutor flexível (multifilar) de cobre Isolamento de PVC H07V-U (^) Condutor unifilar (rígido) de cobre Isolamento de PVC H07V-R (^) Isolamento de PVC Condutor de cobre rígido cableado Condutor flexível para transporte de energia e alimentação, para instalações fixas e semimóveis de edifícios e unidades industriais e no interior de equipamentos. Instalações fixas protegidas, estabelecidas no interior de aparelhos de utilização. Apropriados para canalizações embebidas, protegidos por tubos para circuitos de sinalização, controlo e potência. H05VV-F Condutor flexível de cobre Baínha de PVC^ Isolamento de PVC Cabo flexível para aparelhos de tensão nominal até 500V, usado em locais domésticos, cozinhas, escritórios, etc.
9 Designação simbólica de condutores e cabos isolados, para tensões acima de 0,6/1 KV. 10
LXS
Cabos próprios para electrificação rural. Utilizados em redes aéreas ou em redes montadas sobre as paredes de edifícios. Condutor multifilar de alumínio Isolamento de PEX (Polietileno reticulado) LSVAV LVAV Alma multissectorial multifilar de alumínio Alma multissectorial maciça de alumínio Isolamento de PVC Baínha interior de PVC Baínha exterior de PVC Armadura de fita de aço Alma multissectorial multifilar de alumínio Alma multissectorial maciça de alumínio Isolamento de PVC Baínha interior de PVC Baínha exterior de PVC Armadura de fita de aço Transporte e distribuição de energia, próprio para rede subterrânea. Cabos mais utilizados na ligação à rede pública de distribuição.
13
Cabo coaxial
Os sistemas que usam cabos coaxiais para comunicar são especialmente utilizados para o envio de sinais de fraca potencia e alta velocidade, em altas frequências e a longas distâncias. A malha protectora de cobre é ligada à terra, pelo que isola o fio condutor (interior) das interferências electromagnéticas exteriores. Este tipo de cabo é utilizado par transmitir sinais de áudio e vídeo ou dados a alta velocidade. Existem fundamentalmente dois tipos de cabos coaxiais: o RG-59 e o RG- 6 (este último apresenta menos perda de sinal em altas frequências). 14
Cabo de fibra óptica
Uma fibra óptica é constituída por sílica ou plástico em forma cilíndrica, transparente e flexível, de dimensões microscópicas comparáveis às de um fio de cabelo. Esta forma cilíndrica é composta por uma zona central com um elevado índice de refracção, chamado núcleo ( core ), e uma zona periférica onde o índice de refracção é menor, chamado casca ( cladding ).
