MULTÍMETRO

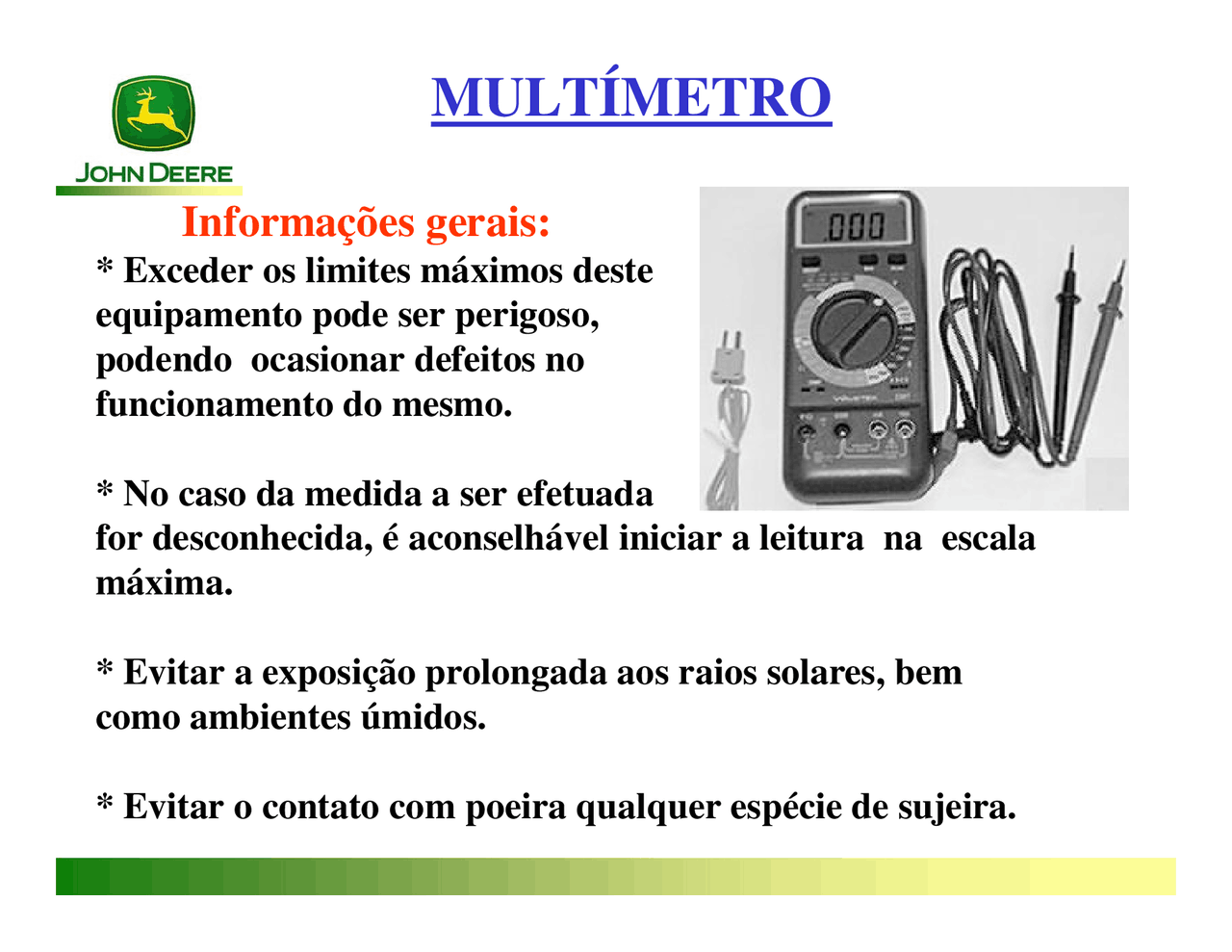

Informações gerais:

• Exceder os limites máximos deste equipamento pode ser perigoso, podendo ocasionar defeitos no funcionamento do mesmo.

• No caso da medida a ser efetuada for desconhecida, é aconselhável iniciar a leitura na escala máxima.

• Evitar a exposição prolongada aos raios solares, bem como ambientes úmidos.

• Evitar o contato com poeira qualquer espécie de sujeira.

MEDIÇÃO DE VOLTAGEM

As conexões (L) e (M) são de uso geral.

Conecte os cabos do multímetro nos terminais (L - fio vermelho) e (M - fio preto).

Pela chave rotativa B, selecione a escala de volts; por exemplo 20 V.

L -Volts e Ohms (fio vermelho) M - Comum- (fio preto) N - Miliamperes - (fio vermelho) O - Amperes - (fio vermelho)

MEDIDAS DE CORRENTES ELÉTRICAS

Selecione a chave rotativa (C) para 10 A.

Mude de posição o fio vermelho para (O).

Ligue o multímetro. O painel deve informar DC (H) e A (J).

CORRENTE ELÉTRICA MEDE-SE EM SÉRIE

A

Gire a chave rotativa (B) para a posição :.

Posicionar o fio preto em COM (M) e o fio vermelho em ‘ (L).

Ligue o multímetro. O painel mostra símbolo de Ohms ‘ (J).

O instrumento pode medir:

• bobinas de relés / solenóides
• continuidade de fios
• aterramento
• contatos elétricos nas chaves seletoras.

MEDIDAS DE RESISTÊNCIAS

MEDIR SEMPRE COM O

CIRCUITO SEM TENSÃO

MEDIÇÕES DE TEMPERATURAS

Gire a chave seletora (P) para temperatura; por exemplo 750º.

Retire as pontas de prova multímetro.

Conecte o termopar na posição TEMP.

O painel indica o símbolo ºC ou º F a temperatura.

A temperatura medida é a que

está submetida a ponta do

termopar
