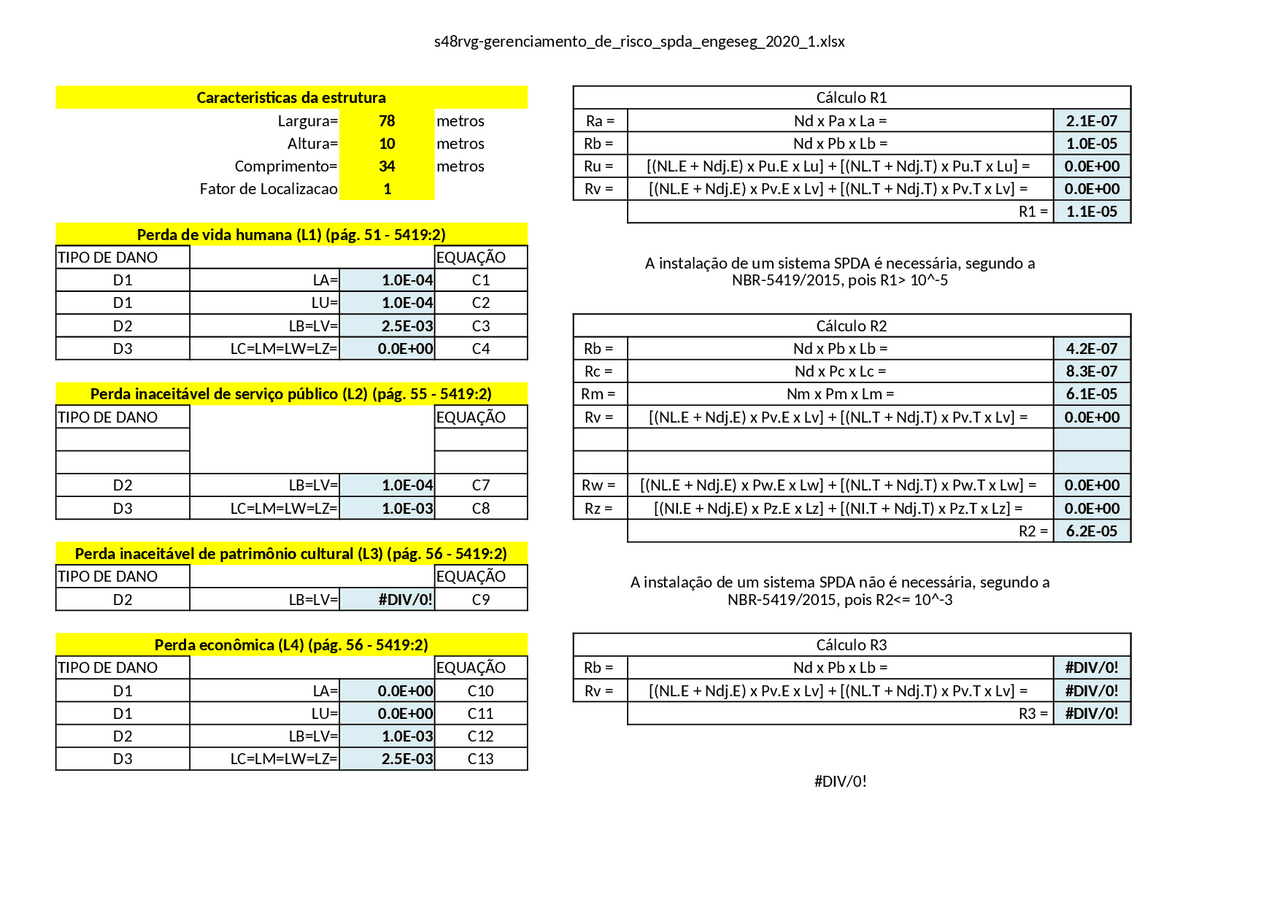

s48rvg-gerenciamento_de_risco_spda_engeseg_2020_1.xlsx
Caracteristicas da estrutura Cálculo R1
Largura= 78 metros Ra = Nd x Pa x La = 2.1E-07
Altura= 10 metros Rb = Nd x Pb x Lb = 1.0E-05
Comprimento= 34 metros Ru = [(NL.E + Ndj.E) x Pu.E x Lu] + [(NL.T + Ndj.T) x Pu.T x Lu] = 0.0E+00
Fator de Localizacao 1Rv = [(NL.E + Ndj.E) x Pv.E x Lv] + [(NL.T + Ndj.T) x Pv.T x Lv] = 0.0E+00
R1 = 1.1E-05
Perda de vida humana (L1) (pág. 51 - 5419:2)
TIPO DE DANO EQUAÇÃO
D1 LA= 1.0E-04 C1
D1 LU= 1.0E-04 C2
D2 LB=LV= 2.5E-03 C3 Cálculo R2
D3 LC=LM=LW=LZ= 0.0E+00 C4 Rb = Nd x Pb x Lb = 4.2E-07
Rc = Nd x Pc x Lc = 8.3E-07
Perda inaceitável de serviço público (L2) (pág. 55 - 5419:2) Rm = Nm x Pm x Lm = 6.1E-05
TIPO DE DANO EQUAÇÃO Rv = [(NL.E + Ndj.E) x Pv.E x Lv] + [(NL.T + Ndj.T) x Pv.T x Lv] = 0.0E+00
D2 LB=LV= 1.0E-04 C7 Rw = [(NL.E + Ndj.E) x Pw.E x Lw] + [(NL.T + Ndj.T) x Pw.T x Lw] = 0.0E+00
D3 LC=LM=LW=LZ= 1.0E-03 C8 Rz = [(NI.E + Ndj.E) x Pz.E x Lz] + [(NI.T + Ndj.T) x Pz.T x Lz] = 0.0E+00
R2 = 6.2E-05
Perda inaceitável de patrimônio cultural (L3) (pág. 56 - 5419:2)
TIPO DE DANO EQUAÇÃO
D2 LB=LV= #DIV/0! C9
Perda econômica (L4) (pág. 56 - 5419:2) Cálculo R3
TIPO DE DANO EQUAÇÃO Rb = Nd x Pb x Lb = #DIV/0!
D1 LA= 0.0E+00 C10 Rv = [(NL.E + Ndj.E) x Pv.E x Lv] + [(NL.T + Ndj.T) x Pv.T x Lv] = #DIV/0!
D1 LU= 0.0E+00 C11 R3 = #DIV/0!
D2 LB=LV= 1.0E-03 C12
D3 LC=LM=LW=LZ= 2.5E-03 C13
#DIV/0!
A instalação de um sistema SPDA é necessária, segundo a
NBR-5419/2015, pois R1> 10^-5
A instalação de um sistema SPDA não é necessária, segundo a
NBR-5419/2015, pois R2<= 10^-3
