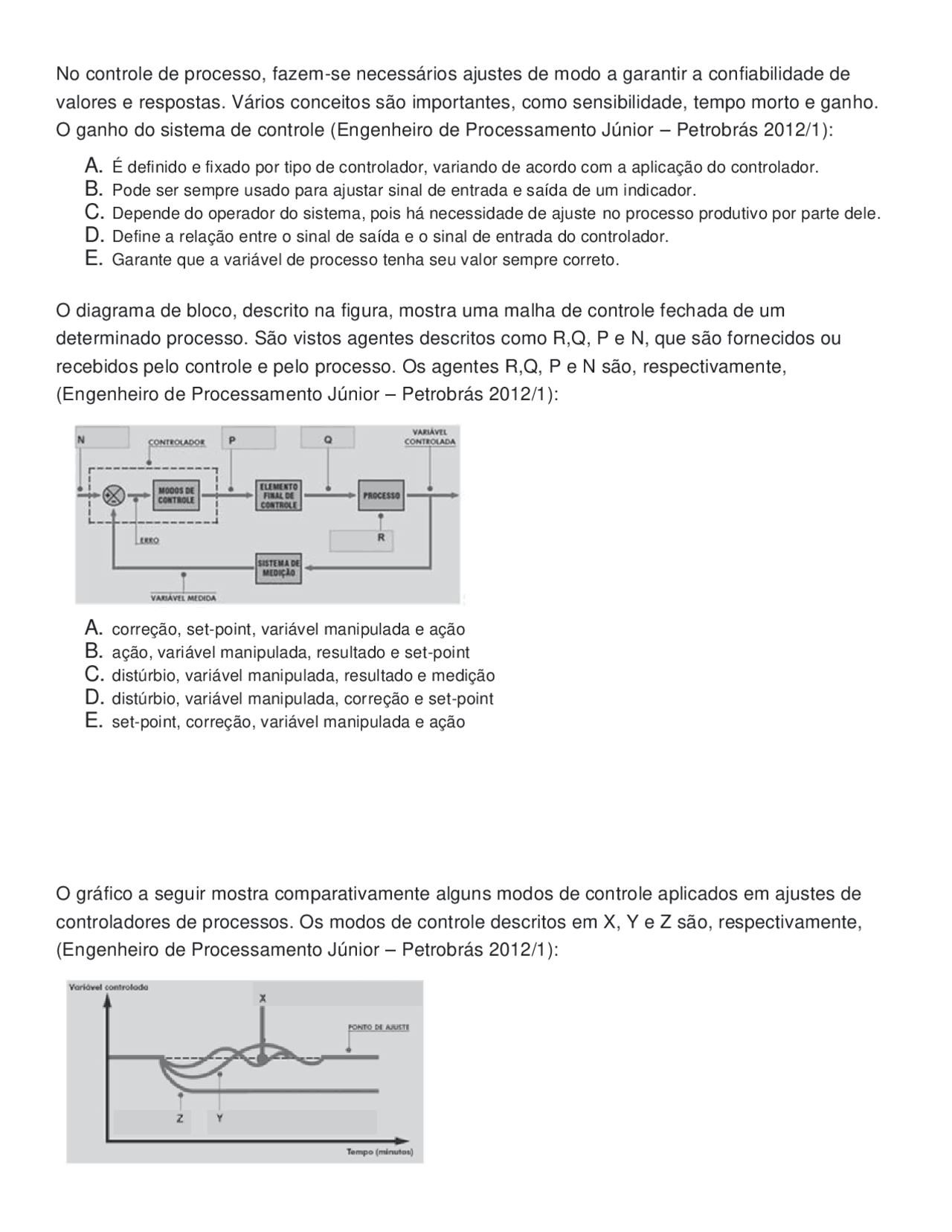

No controle de processo, fazem-se necessários ajustes de modo a garantir a confiabilidade de
valores e respostas. Vários conceitos são importantes, como sensibilidade, tempo morto e ganho.
O ganho do sistema de controle (Engenheiro de Processamento Júnior – Petrobrás 2012/1):
A. É definido e fixado por tipo de controlador, variando de acordo com a aplicação do controlador.
B. Pode ser sempre usado para ajustar sinal de entrada e saída de um indicador.
C. Depende do operador do sistema, pois há necessidade de ajuste no processo produtivo por parte dele.
D. Define a relação entre o sinal de saída e o sinal de entrada do controlador.
E. Garante que a variável de processo tenha seu valor sempre correto.
O diagrama de bloco, descrito na figura, mostra uma malha de controle fechada de um
determinado processo. São vistos agentes descritos como R,Q, P e N, que são fornecidos ou
recebidos pelo controle e pelo processo. Os agentes R,Q, P e N são, respectivamente,
(Engenheiro de Processamento Júnior – Petrobrás 2012/1):
A. correção, set-point, variável manipulada e ação
B. ação, variável manipulada, resultado e set-point
C. distúrbio, variável manipulada, resultado e medição
D. distúrbio, variável manipulada, correção e set-point
E. set-point, correção, variável manipulada e ação
O gráfico a seguir mostra comparativamente alguns modos de controle aplicados em ajustes de
controladores de processos. Os modos de controle descritos em X, Y e Z são, respectivamente,
(Engenheiro de Processamento Júnior – Petrobrás 2012/1):
