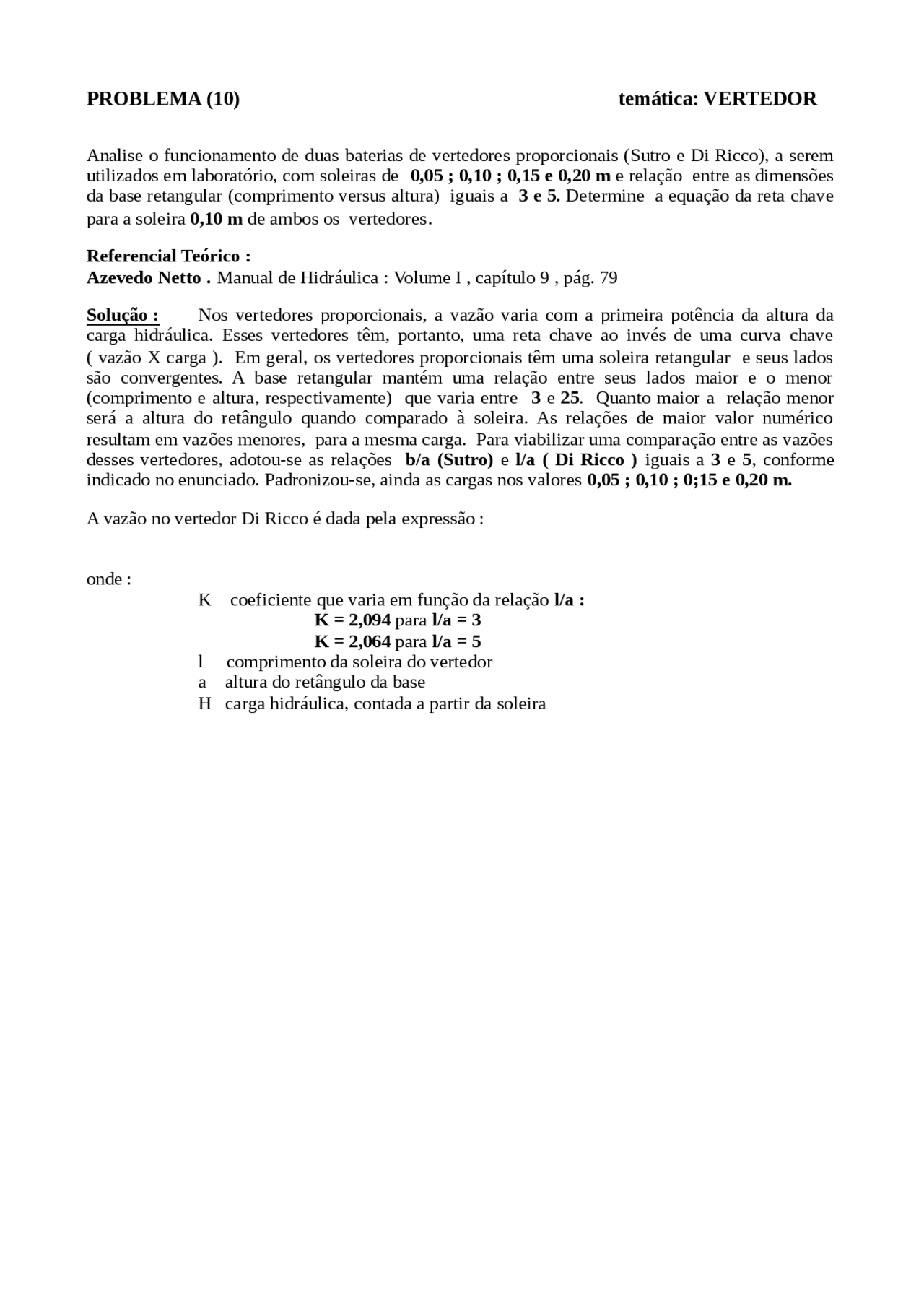

PROBLEMA (10) temática: VERTEDOR
Analise o funcionamento de duas baterias de vertedores proporcionais (Sutro e Di Ricco), a serem
utilizados em laboratório, com soleiras de 0,05 ; 0,10 ; 0,15 e 0,20 m e relação entre as dimensões
da base retangular (comprimento versus altura) iguais a 3 e 5. Determine a equação da reta chave
para a soleira 0,10 m de ambos os vertedores.
Referencial Teórico :
Azevedo Netto . Manual de Hidráulica : Volume I , capítulo 9 , pág. 79
Solução : Nos vertedores proporcionais, a vazão varia com a primeira potência da altura da
carga hidráulica. Esses vertedores têm, portanto, uma reta chave ao invés de uma curva chave
( vazão X carga ). Em geral, os vertedores proporcionais têm uma soleira retangular e seus lados
são convergentes. A base retangular mantém uma relação entre seus lados maior e o menor
(comprimento e altura, respectivamente) que varia entre 3 e 25. Quanto maior a relação menor
será a altura do retângulo quando comparado à soleira. As relações de maior valor numérico
resultam em vazões menores, para a mesma carga. Para viabilizar uma comparação entre as vazões
desses vertedores, adotou-se as relações b/a (Sutro) e l/a ( Di Ricco ) iguais a 3 e 5, conforme
indicado no enunciado. Padronizou-se, ainda as cargas nos valores 0,05 ; 0,10 ; 0;15 e 0,20 m.
A vazão no vertedor Di Ricco é dada pela expressão :
onde :
K coeficiente que varia em função da relação l/a :
K = 2,094 para l/a = 3
K = 2,064 para l/a = 5
l comprimento da soleira do vertedor
a altura do retângulo da base
H carga hidráulica, contada a partir da soleira
